SIPLACE Softwarekurzanleitung für SR.502.xx
7 von 14

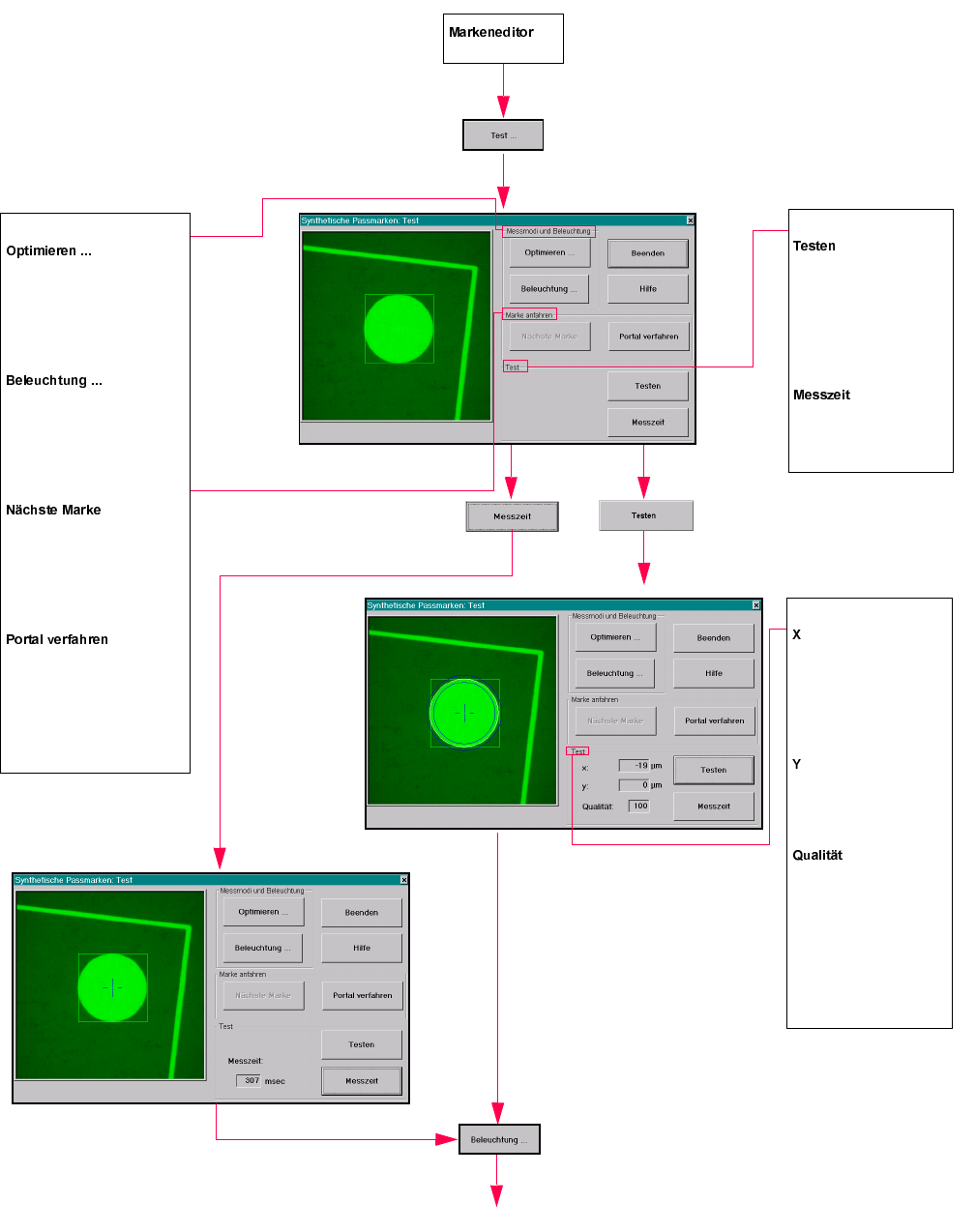

Messmodi und Beleuchtung
Öffnet Dialogfenster Marke
optimieren, um die Messbe-
dingungen zu ändern, z.B.
wenn die Marke nicht gefun-
den wird.
Öffnet Dialogfenster Beleuch-
tungseinstellung, um die
Beleuchtungsebenen einzu-
stellen.
Marke anfahren
Die nächste Marke wird ange-
fahren, wenn ein Nutzen vor-
gegeben ist. Die Marke wird
hier "grob" angefahren. Kame-
rabild wird angezeigt.
Öffnet das Dialogfenster Por-
tal Positionierung, um das
Portal in x- und y-Richtung
verfahren zu können. Das Por-
tal wird hier manuell verfah-
ren.
Tes t
Führt einen Test der
Marke durch. Die X- und
Y-Positionen des Marken-
mittelpunktes und die
Qualität der Marke wer-
den bestimmt.
Zeigt den bei Messzeit
ermittelten Wert in msec.
an.
Tes t
Zeigt die bei Testen ermit-
telte X-Position des Mittel-
punktes der Marke an.
Wert umso besser die
Qualität der Marke.
Zeigt die bei Testen ermit-
telte Y-Position des Mittel-
punktes der Marke an.
Zeigt die bei Testen ermit-
telte Qualität der Marke
an. Es sind Werte zwi-
schen 0-100 möglich,
sollte > 70 sein. Je größer
der ermittelte Wert, umso
besser die Qualität der
Marke.
SIPLACE Softwarekurzanleitung für SR.502.xx
8 von 14
Beleuchtungsebenen
Für viele Leiterplattenmateria-
lien geeignet und erzielt in der
Regel gute Ergebnisse. Falls
die Qualität der Ergebnisse
nicht ausreicht, testen Sie
andere Einstellungen. Durch
diese Einstellung der Beleuch-
tungsebene wird eine
Mischung aus weißer und
infrarot-Beleuchtung erreicht.
Für Standardleiterplatten mit
verzinnten Marken geeignet.
Materialempfehlung für die
weiße Beleuchtung
Für Marken, die mit Lötstopp-
lack abgedeckt wurden und für
Marken auf Flex-Material
geeignet. Ebenfalls kann eine
Verbesserung für Silber-Pla-
tin-Marken auf Keramikmateri-
alien erreicht werden.
Für Marken, die mit Lötstopp-
lack abgedeckt wurden und für
Marken auf Flex-Material
geeignet. Zusätzlich kann eine
Verbesserung für Silber-Pla-
tin-Marken auf Keramikmateri-
alien erreicht werden.
{bmc winh0004.bmp}Tipp:
Falls Sie keine optimalen
Ergebnisse erhalten, testen
Sie, ob die Zuschaltung der
steilen Beleuchtungsebene
eine Verbesserung darstellt.
Für blanke Passmarken auf
hellem Basismaterial, z.B. auf
Keramik oder CEM, geeignet.
In einigen Fällen können auch
mit Lötstopplack überdeckte
Passmarken auf hellem Hin-
tergrund besser erkannt wer-
den.
Bei Überstrahlung des Bildes
aktivieren.
Marke anfahren
Portal fährt automatisch zur
nächsten Marke, wenn ein
Nutzen angegeben ist.
Öffnet das Dialogfenster Por-
tal Positionieren, um das Por-
tal in x- und y-Richtung
verfahren zu können. Die
Position wird im Feld Absolute
Position angezeigt.
Zurück:
Synthetische Passmarke: Test
SIPLACE Softwarekurzanleitung für SR.502.xx
9 von 14
Messung
Nur bei sehr kleinen Kreisen
und Rechtecken empfehlens-
wert, nimmt jedoch viel Zeit in
Anspruch.
Messung nach Standardein-
stellungen.
Störstrukturen
Empfehlenswert, wenn Stör-
strukturen im Kamerabild
sichtbar sind. Verwechslungs-
gefahr wird reduziert, Erken-
nung dauert länger.
Messung nach Standardein-
stellungen.
Qualität der Marke
Messung nach Standardeinstel-
lungen.
Empfehlenswert, wenn eine
Marke mit geringerer Qualität
abgebildet bzw. dargestellt wird.
Markenkontrast
Messung nach Standardeinstel-
lungen.
Für Keramikmarken und CEM-
Materialien geeignet.
Öffnet das Dialogfenster Details,
um für die Messbedinungen detail-
lierte Einstellungen vorzunehmen.
Alle Standardeinstellungen wer-
den aktiviert.
Zurück:
Marke optimieren
Zurück:
Marke optimieren
