SIPLACE Softwarekurzanleitung für SR.502.xx
11 von 14
Nein
Ja

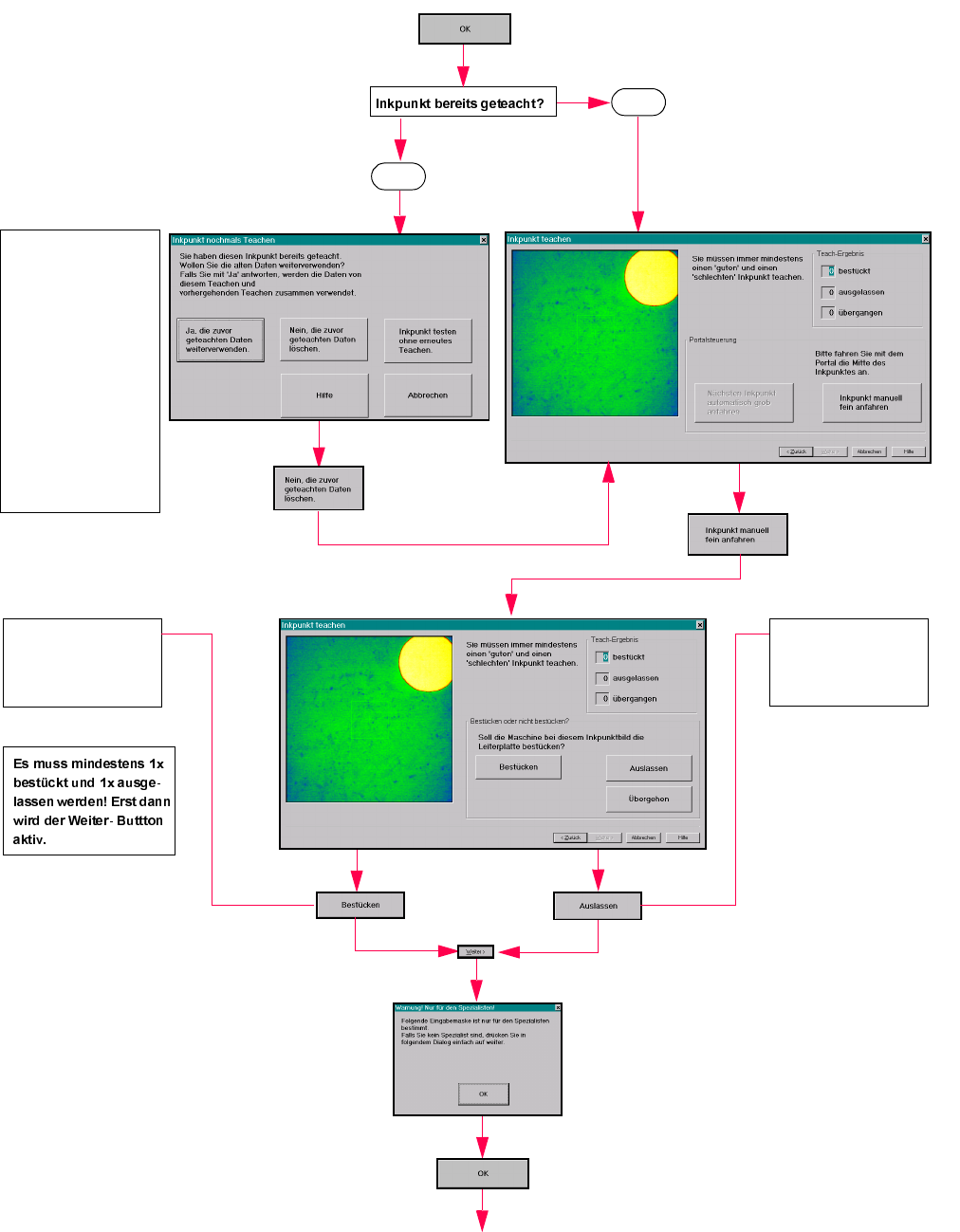

Teachen bildet immer
einen Durchschnittswert
aus allen im Visionsys-
tem gezeigten Inkpunk-
ten. Sollen die Daten
weiterverwendet werden,
kann der Inkpunkt an die-
ser und anderen Statio-
nen nachgeteacht
werden. Der Mittelwert
aus den Stationen wird
gebildet.
Das ist sinnvoll, wenn bei
einer Station gelegentlich
Bestücken:
Die Maschine bestückt
bei diesem Inkpunkt die
Leiterplatte.
Auslassen:
Die Maschine bestückt
bei diesem Inkpunkt die
Leiterplatte nicht.
SIPLACE Softwarekurzanleitung für SR.502.xx
12 von 14
Messmethode
Die Helligkeitsmethode wurde
im Basisdialog ausgewählt.
Die Kontrastmethode wurde
ausgewählt.
Ergebnis: BestückenErgebnis: Auslassen
Zurück:
Marke teachen - Inkpunkt
Messparameter
Aktiviert: Leiterplatte wird
bestückt, wenn der Inkpukt einen
starken Kontrast zu seiner Umge-
bung hat.
Deaktiviert: Leiterplatte wird nicht
bestückt.
Aktiviert:Leiterplatte wird bestückt,
wenn der Inkpunkt hell ist.
Deaktiviert:Leiterplatte wird
bestückt, wenn der Inkpunkt dun-
kel ist.
Größe des Inkpunkt Messfensters
in mm eingeben.
Bei der Helligkeitsmethode muss
das Fenster gleich groß oder klei-
ner als der Inkpunkt sein. Bei der
Kontrastmethode muss das Fens-
ter größer als der Inkpunkt sein, da
der Kontrast des Inkpunktes zur
Umgebung gemessen wird.
Ist die Differenz zwischen hellem
und dunklem Bereich kleiner als
der Bereich, der unter relativ mini-
maler Differenz eingegeben ist, ist
das System im Zweifel.
