SIPLACE Softwarekurzanleitung für SR.502.xx
14 von 14
SIPLACE Softwarekurzanleitung für SR.502.xx
1 von 10

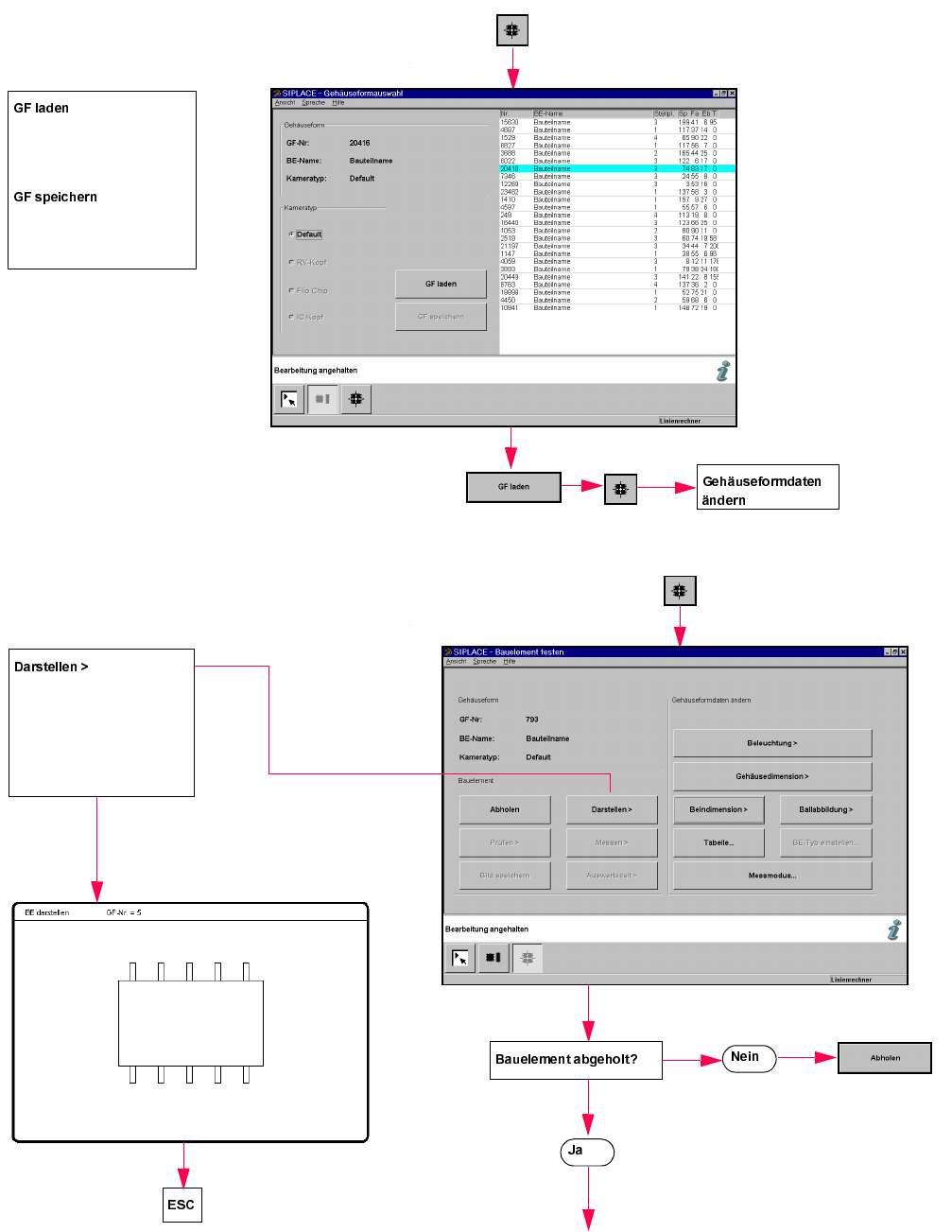

%DXHOHPHQWWHVWHQ*HKlXVHIRUPDXVZDKO
%DXHOHPHQWWHVWHQ%DXHOHPHQW
Lädt die Gehäuseform-Daten
des aktuell ausgewählten Bau-
elements.
Speichert die geänderten
Gehäuseform-Daten unter
dem angegebenen Namen ab.
Das reale Kamerabild des
Bauelements wird eingeblen-
det. Die Außenkonturen des
GF-Modells werden darge-
stellt.
Mit ESC zurück.
SIPLACE Softwarekurzanleitung für SR.502.xx
2 von 10

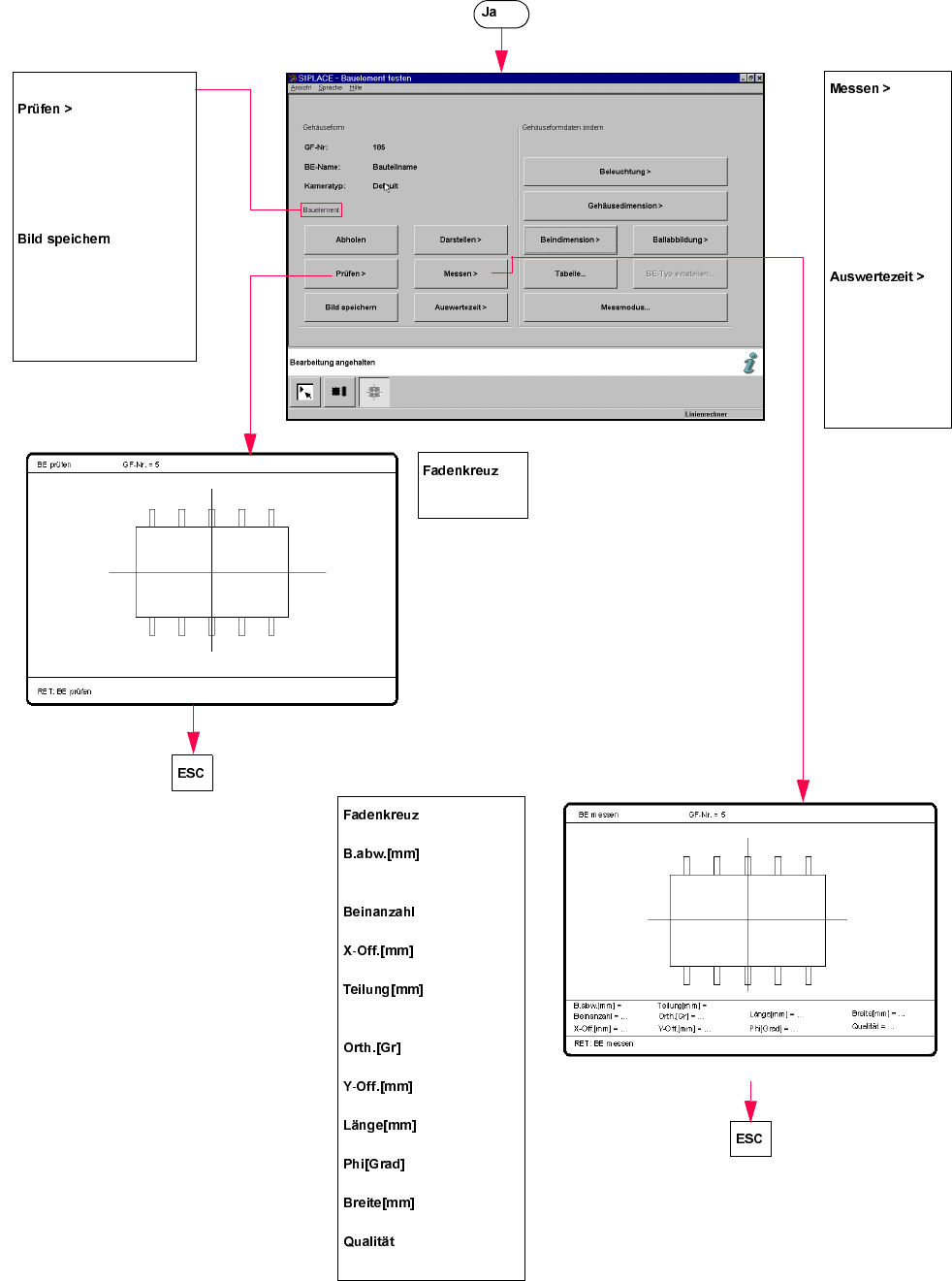

Das Bauelement
wird mit definierten
Parametern ver-
messen. Die
Ergebnisse werden
am Bildschirm dar-
gestellt
Mit ESC zurück.
Das Bauelement
wird vermessen
und das Ergebnis
wird am Bildschirm
dargestellt. Die
Auswertezeit wird
eingeblendet.
Zentrum des BE
Zentrum des BE
Beinabweichung (bei LEAD
bzw. BALL)
Anzahl der Beinchen
Versatz in X-Richtung
Beinchenabstand bei Corner-
Messmodus
Orthogonalität
Versatz in Y-Richtung
Abmessung des BE
Verdrehwinkel
Abmessung des BE
Qualität der Messung
Bauelement
Der Zentriervorgang wird
überprüft. Mit jedem Mess-
schritt wird das Ergebnis am
Bildschirm dargestellt.
Mit ESC zurück.
Das generierte Videobild
wird auf die Festplatte des
Maschinen-Kontrollers
gespeichert.
Mit ESC zurück.
