SIPLACE Softwarekurzanleitung für SR.502.xx
1 von 2

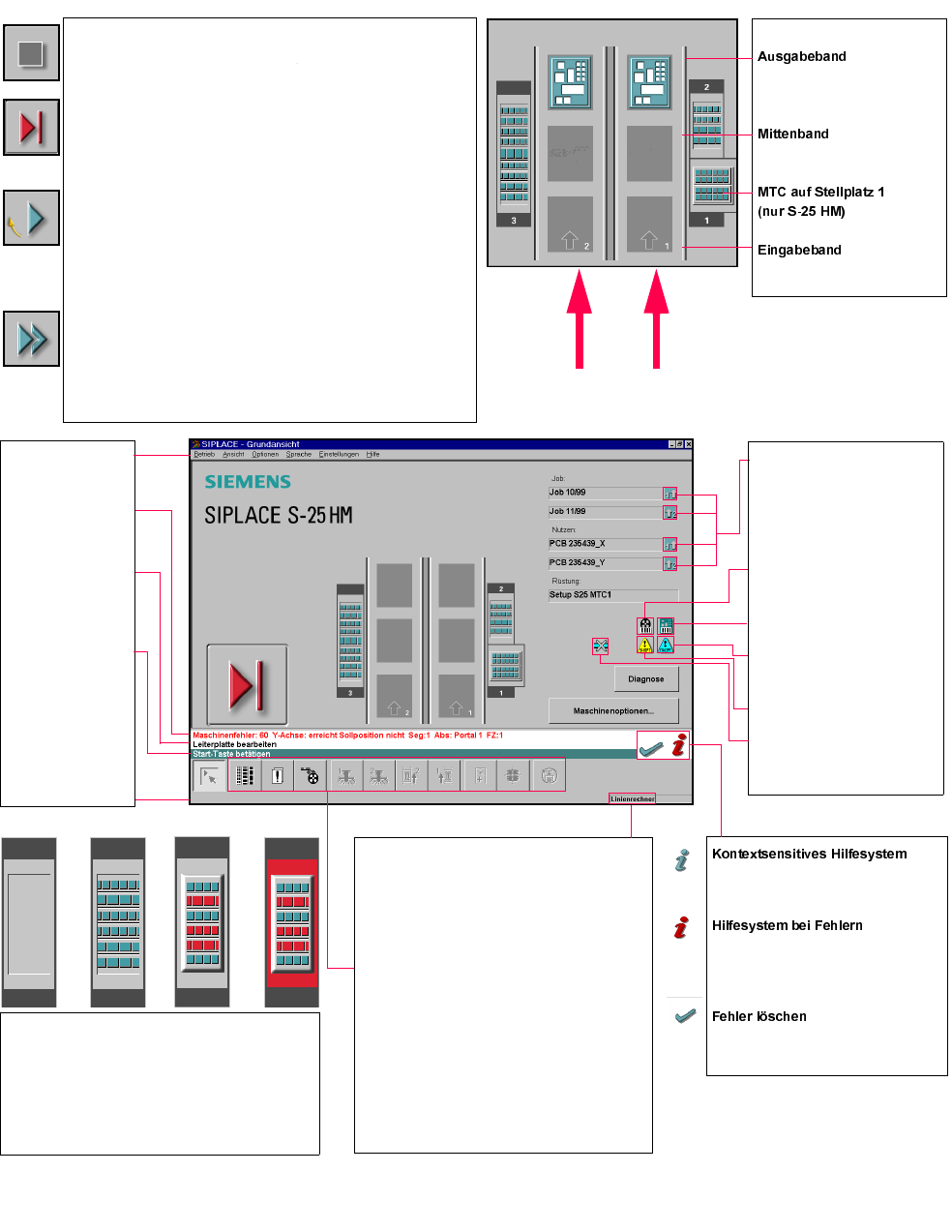

*UXQGDQVLFKW(UNOlUXQJGHU6\PEROH
Pulldown-Menüs
Zeile für Fehlerinfo
Zustandsanzeige
und Prozessstatus
Hinweis, eine
bestimmte Aktion
auszuführen
Infozeile
Ansicht der Schaltfläche während die Maschine hochläuft. Nach
erfolgreichem Referenzlauf erhält die Anzeige Schaltflächencharak-
ter.
Status
Maschine läuft, bzw. ist bereit.
Schaltfläche drücken
Maschine hält an.
Status
Maschine bestückt. ’Anhalten’ ist aktiviert. Leiterplatten in den Bear-
beitungsbändern 1 und 2 werden bestückt und ins Zwischen- bzw.
Ausgabeband transportiert. Danach wird die Maschine angehalten.
Schaltfläche drücken
Maschine läuft ohne Unterbrechung weiter.
Status
Die Maschine ist angehalten.
Schaltfläche drücken
Die Maschine bestückt weiter.
Betriebsarten:
Stand alone
GEM Host(noch nicht verfügbar)
Linienrechner
SIPLACE Pro
Ikonen der Untermenüs mit Infobox:
Rüstung
Fehler
Förderer
Portal 1, 2
LP- Transport 2, 1
Marke teachen
Bauelement testen
SITEST
GEM
Leiterplatte wird ausgegeben.
Das Mittenband ist leer.
Das Eingabeband ist leer.
Zeigt Kurzbeschreibungen zu allen
angezeigten Bedienelementen.
Zeigt mögliche Ursachen für den aktu-
ellen Fehler und Behebungsmaßnah-
men auf.
Nach erfolgreicher Fehlerbehebung
wird der aktuelle Fehler gelöscht.
Transport 2 Transport 1
Kennzeichnet Job bzw. Nutzen
des rechten Transportbandes
bzw. Einfachtransportbandes,
des linken Transportbandes
nur bei Doppeltransport.
Barcodegestütztes Nachfüllen
von BE
LP Barcode ist aktiviert.
Maschinenoptionen wurden
geändert
Softwareoptionen konfiguriert
Druckluftabschaltung konfigu-
riert
1234
1 Keine Rüstung am entsprechenden Stellplatz
2 Rüstung vorhanden
3 Rüstung vorhanden- min. ein Spurleer- Fehler
4 Maschinenstillstand wegen mehrerer Spurfehler
SIPLACE Softwarekurzanleitung für SR.502.xx
2 von 2
SIPLACE Softwarekurzanleitung für SR.502.xx

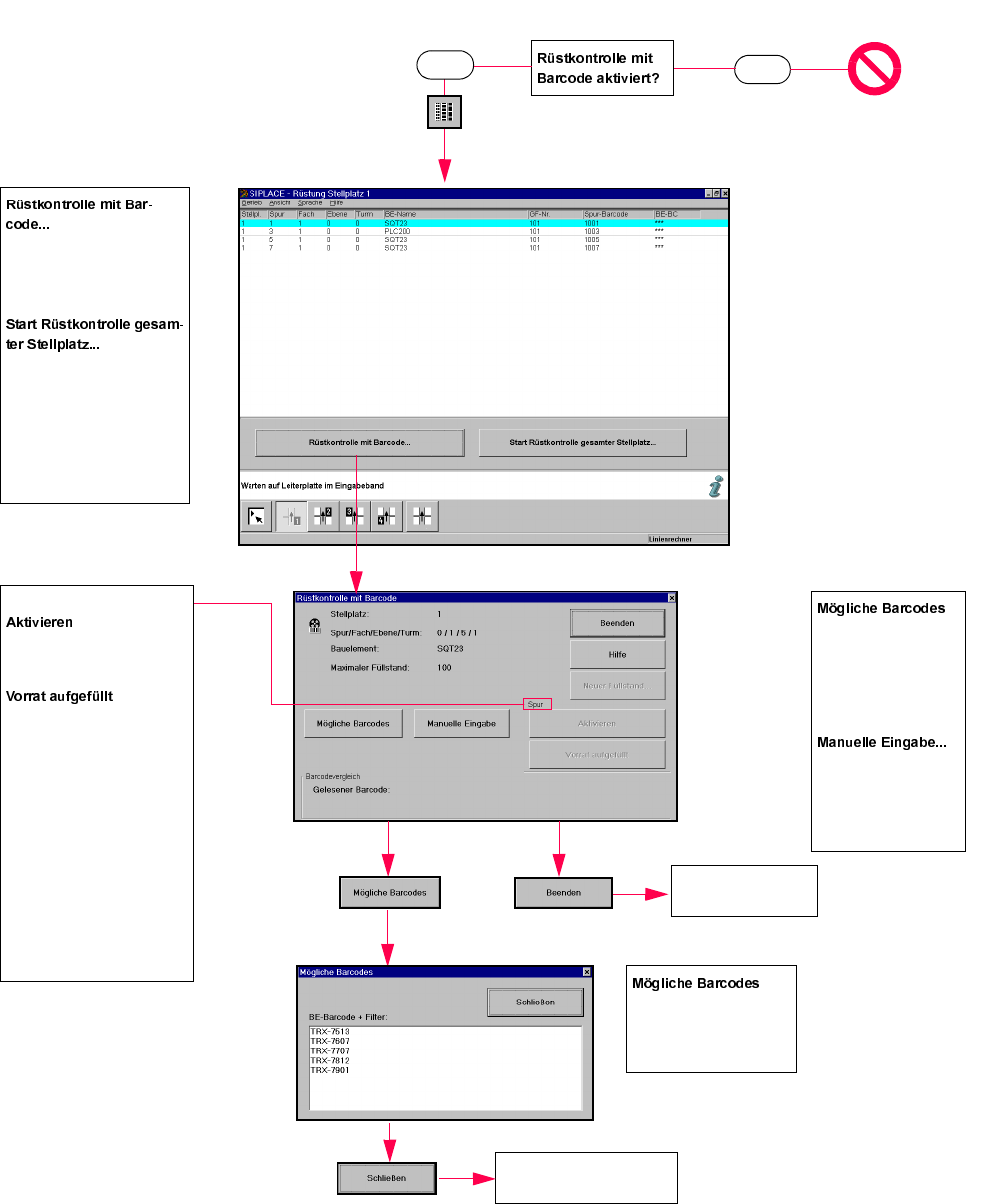

1 von 4
5VWXQJ
Startet einen Dialog zur Kon-
trolle der ausgewählten Spur
mittels Barcode.
Startet einen Dialog zur Kon-
trolle aller belegter Spuren
des aktuellen Stellplatzes
mittels Barcode.
Nein
Ja
Spur
Nimmt die ausgewählte Spur
wieder in Betrieb.
Nimmt die ausgewählte Spur
wieder in Betrieb. Ist die Füll-
standskontrolle aktiviert, wird
gleichzeitig die Füllmenge
aktualisiert (aktuelle Füll-
menge + Gebindegröße).
Ist auf der ausgewählten Spur
ein MTC gerüstet, wird der
maximale Füllstand des Flä-
chenmagazins eingetragen.
Diese Funktion entspricht
dem Einlesen des Return Bar-
codes.
Zurück:
Rüstung Stellplatz x
Öffnet ein Dialogfens-
ter mit einer Liste der
Barcodes, die für das
gewünschte Bauele-
ment bekannt sind.
Öffnet ein Dialogfens-
ter, in dem der Barcode
über Tastatur eingege-
ben werden kann.
Liste der Barcodes, die für
das gewünschte Bauele-
ment bekannt sind.
Zurück:
Rüstkontrolle mit Barcode
