ASM AVS - CHECKLISTE AVS TEILE UND SOFTWARE
SEITE 15 VON 42
2.6.3.3 Trayhalter
2.6.3.3.1 »Trayhalter X« [03059291-01]
Prüfung:
2.6.3.3.2 »Trayhalter S« [03059289-01]
Prüfung:
1
Versteifung OK? (nicht verbogen, rechwinkelig zum
Träger)
☐
2
Stift für Aufnahme in FCU vorhanden?
☐
3
Rolle zur Verriegelung vorhanden (FS -02)?
☐
4
Gleitfolien vorhanden?
☐
Test Tray aufstecken!
☐
1
Versteifung OK? (nicht verbogen, rechwinkelig zum
Träger)
☐
Test Tray aufstecken!
☐
1
2
3
4
4
1
ASM AVS - CHECKLISTE AVS TEILE UND SOFTWARE
SEITE 16 VON 42
2.6.3.3.3 Sicherungsblock [03067242-01]
Prüfung:
2.6.3.4 Adapter
2.6.3.4.1 Adapter lang ACT Tray an WPW/MTC [03069672-01]
Prüfung:
2.6.3.4.2 Adapter kurz ACT Tray an WPW/MTC [03069673-01]
Prüfung:
Sicherungsblock vorhanden?
☐
1
Adapter vorhanden und nicht verbogen?
☐
2
Stift in der Mitte vorhanden?
☐
1
Adapter vorhanden und nicht verbogen?
☐
2
Stift in der Mitte vorhanden?
☐
Um das Tray mit dem 03067242-01 »Sicherungs-
block«, zu fixieren, kann die Rändelschraube
[03031103-01] DIN 464 M4 x 12-St, von der
Trayabdeckung, verwendet werden.
Checkliste Teile AVS

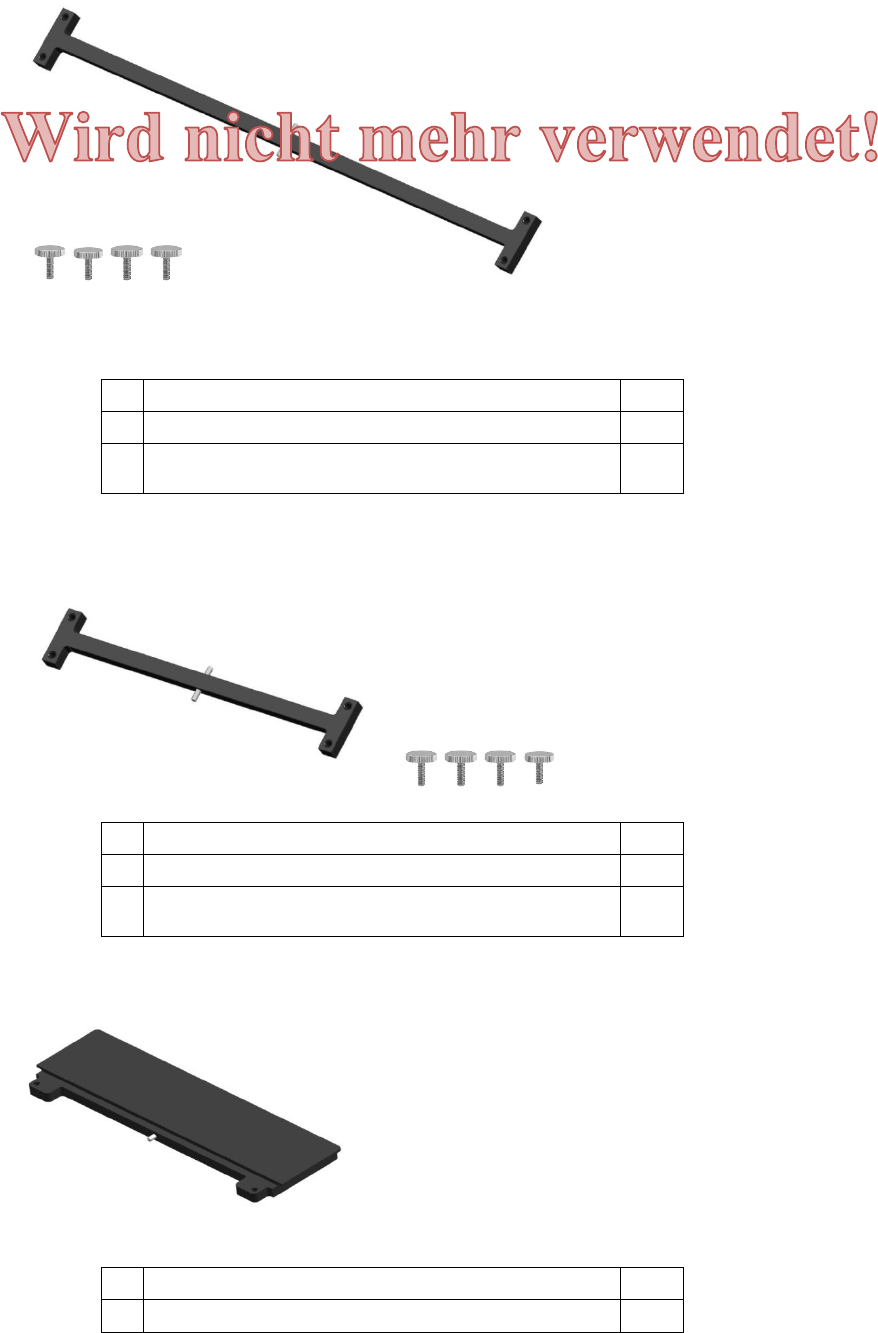

ASM AVS - CHECKLISTE AVS TEILE UND SOFTWARE
SEITE 17 VON 42
2.6.3.4.3 Adapter lang [03056010S01]
Prüfung:
2.6.3.4.4 Adapter kurz [03055995S01]
Prüfung:
2.6.3.4.5 Adapter 50mm TWIN [03085310-01]
Prüfung:
1
Adapter vorhanden und nicht verbogen?
☐
2
Stift in der Mitte vorhanden?
☐
3
Ausreichend flache Rändelschrauben vorhan-
den(mind. 4 Stk.)?
☐
1
Adapter vorhanden und nicht verbogen?
☐
2
Stift in der Mitte vorhanden?
☐
3
Ausreichend flache Rändelschrauben vorhanden
(mind. 4 Stk.)?
☐
1
Adapter vorhanden und nicht verbogen?
☐
2
Stift in der Mitte vorhanden?
☐
Die S-Nummer des
„Adapter kurz“ [03055995S01]
beinhaltet zusätzlich 4 Stk.
„DIN 653 - M4 x 8-5.8_(Rändelschraube flach)
[03057467-01]
Die S-Nummer des
„Adapter kurz“ [03056010S01]
beinhaltet zusätzlich 4 Stk.
„DIN 653 - M4 x 8-5.8_(Rändelschraube flach)
[03057467-01]
Ersatz: “Adapter Tray in Conveyor Carrier” [03219107-xx]
