EJM8DC-MB-04E-0 1 NPM-DX NPM-DX 4-12 -2 ●请确认扭矩旋转是否顺畅 。 ●扭矩旋转不顺时 ( 旋转有时不顺畅、有时顺畅 ) ，请与本公司联络。 ● θ 轴马达左右有 2 处。 2 处都请进行检查。 ● 是轻量 16 吸嘴头时，请将六角扳手插入 θ 轴滑轮中转动。 ●是轻量 8 吸嘴头 时，请直接用手指转动 θ 轴滑轮 。 ■ 轻量 16 吸嘴贴装头 ■ 轻量 8 吸嘴贴装头 θ 轴贴装头 注意 θ …
EJM8DC-MB-04E-00
NPM-DX
4-12-1

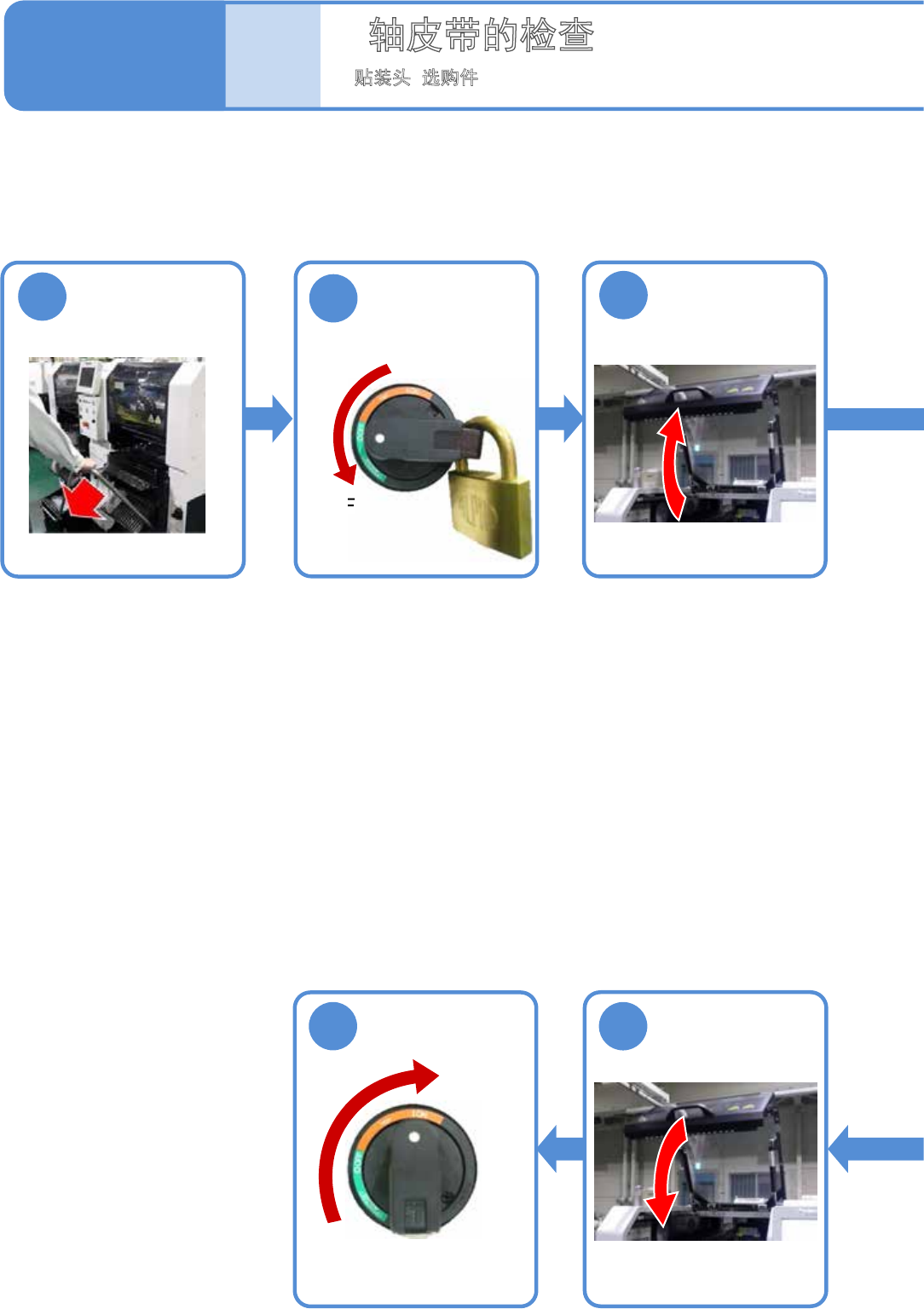

卸下交换台车
(→P.2-4)
1
3
5
工程师手册
4-12
2
OFF
6
ON
OFF
θ带的
(: )
对16的. 带的方法进行说明。8的方法。
使用工具: 手 (: 对2.0 mm ())
所需时间: 16、8，1台需要时间分
10 分钟、20 分钟。
置
OFF，上
EJM8DC-MB-04E-01
NPM-DXNPM-DX
4-12-2

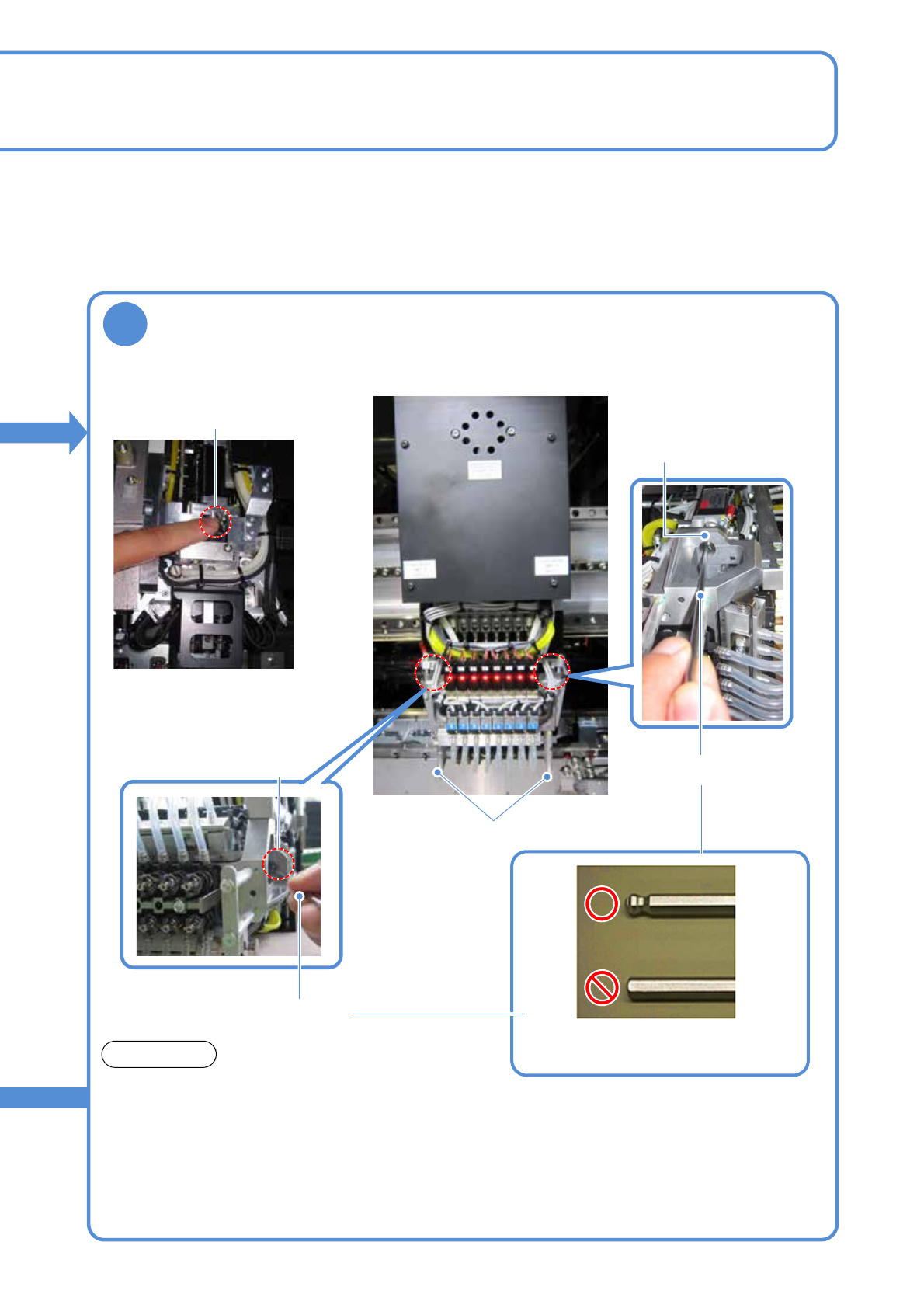

●请确认扭矩旋转是否顺畅 。
●扭矩旋转不顺时 (旋转有时不顺畅、有时顺畅)，请与本公司联络。
●θ轴马达左右有2处。 2处都请进行检查。
●是轻量16吸嘴头时，请将六角扳手插入θ轴滑轮中转动。
●是轻量8吸嘴头时，请直接用手指转动θ轴滑轮。
■轻量16吸嘴贴装头■轻量8吸嘴贴装头
θ轴贴装头
注意
θ轴贴装头
六角扳手
4
θ轴贴装头
将六角扳手插入贴装头的θ轴滑轮端部，然后旋转10次以上
六角扳手
吸嘴保护块
*请使用尖端部为球型 (照片上侧) 的六
角扳手。
EJM8DC-MB-04E-00
NPM-DX
1
2
4-13
工程师手册
4-13
元件排出传送带(选购件)
的清扫

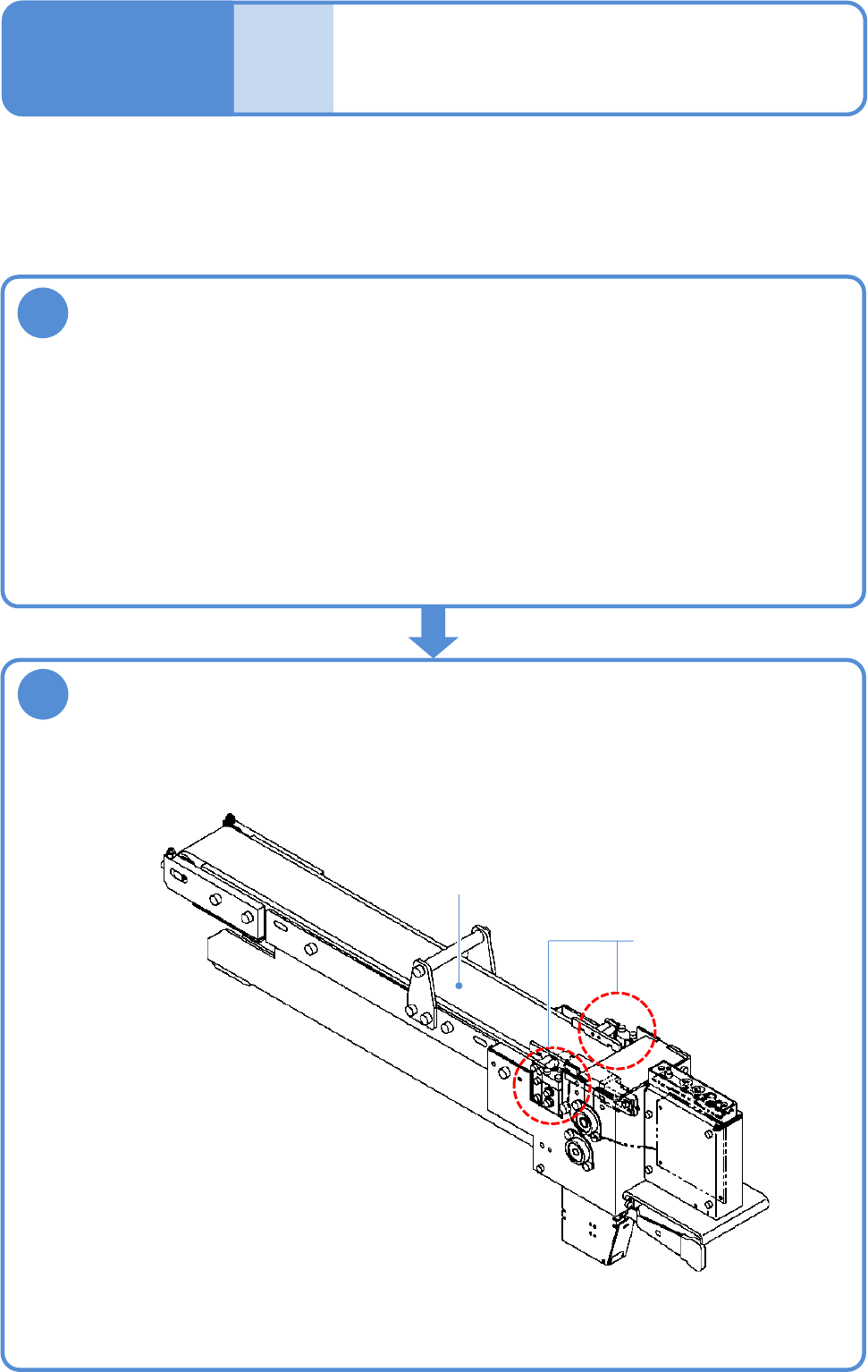

对元件排出传送带的清扫方法进行说明。
使用工具: 棉纱布 所需时间: 2 分钟
元件排出传送带设置在从设备卸下的
交换台车或者供料器放置台
●也可从设备把设置有元件排出传送带的交换台车卸下。
●装卸元件排出传送带时，请注意勿碰撞尖端的辊子部。
擦去传送皮带的表面、元件检测传感器周围的灰尘
●使用棉纱布。
传送皮带
元件检测传感器
