NPM-DX EJM8DC-MB-05E-0 1 顺序 5 5-1 -4 4 3 卸下吸嘴座 ●按住吸嘴往上推，从下往上看，按 顺时针方向旋转。 ●请注意不要让吸嘴缓冲用弹簧弹出 来。 ●因夹具夹扣压紧用弹簧容易变形， 请勿用手指硬压。 ●按照相同步骤，在贴装头卸下所有 吸嘴座。 ■有吸嘴时 ●使用吸嘴座轴清扫工具 ( 选购件 ) 。 ●使轻量 16 吸嘴清扫侧的槽对准吸嘴 座的定位销。 ●按住清扫工具往上推，从下往上看 ，按顺时针方向…
NPM-DX EJM8DC-MB-05E-01

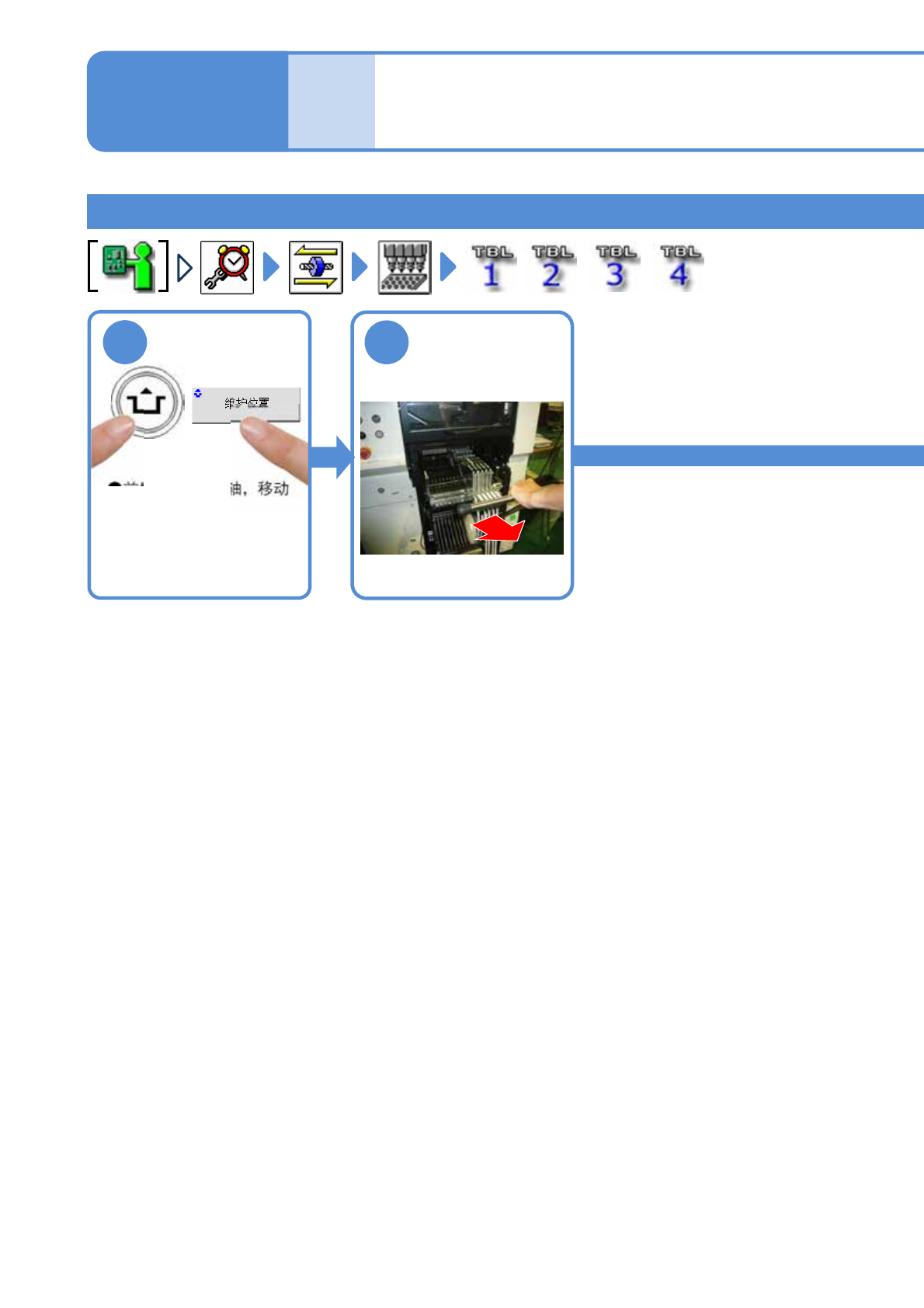

卸下吸嘴座
5-1-3
1
2
●前侧贴装头的Y轴，移动
到前侧。
●后侧贴装头的Y轴移动到
后侧。
卸下交换台车
(→P.2-4)
●请选择要清扫的
头处的工作台
工程师手册
5-1
吸嘴座的清扫 2
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
NPM-DX EJM8DC-MB-05E-01
顺序
5
5-1-4
4
3
卸下吸嘴座
●按住吸嘴往上推，从下往上看，按顺时针方向旋转。
●请注意不要让吸嘴缓冲用弹簧弹出来。
●因夹具夹扣压紧用弹簧容易变形，请勿用手指硬压。
●按照相同步骤，在贴装头卸下所有吸嘴座。
■有吸嘴时
●使用吸嘴座轴清扫工具 (选购件)。
●使轻量16吸嘴清扫侧的槽对准吸嘴座的定位销。
●按住清扫工具往上推，从下往上看，按顺时针方向旋转。
■没有吸嘴时
5
顺序
●把贴装头移动到容易操作的位置。
定位销
清扫工具
槽
拔出吸嘴
吸嘴座吸嘴
●请笔直卸下。如果倾斜，夹具夹扣
可能会破损。
注意
NPM-DX EJM8DC-MB-05E-01
清扫吸嘴座
5-1-5
5
A
B
6
型号 品号 备注
BB-001: 轻量8吸嘴贴装头用
BB-002: 轻量16吸嘴贴装头V2用
BB-001: N510058057AA
BB-002: N510058058AA
BB-001: 5,000个装
BB-002: 6,250个装
以下公司也有出售
Sanyo Co., Ltd.
电话:+81-721-24-3376
P753S-A: 轻量8吸嘴贴装头用
P752S: 轻量16吸嘴贴装头V2用
P753S-A: N510058942AA
P752S: N986P752S
P753S-A: 2,500个装
P752S: 200个装
工程师手册
5-1
吸嘴座的清扫 3
(轻量16 V2/轻量8吸嘴贴装头: 选购件)

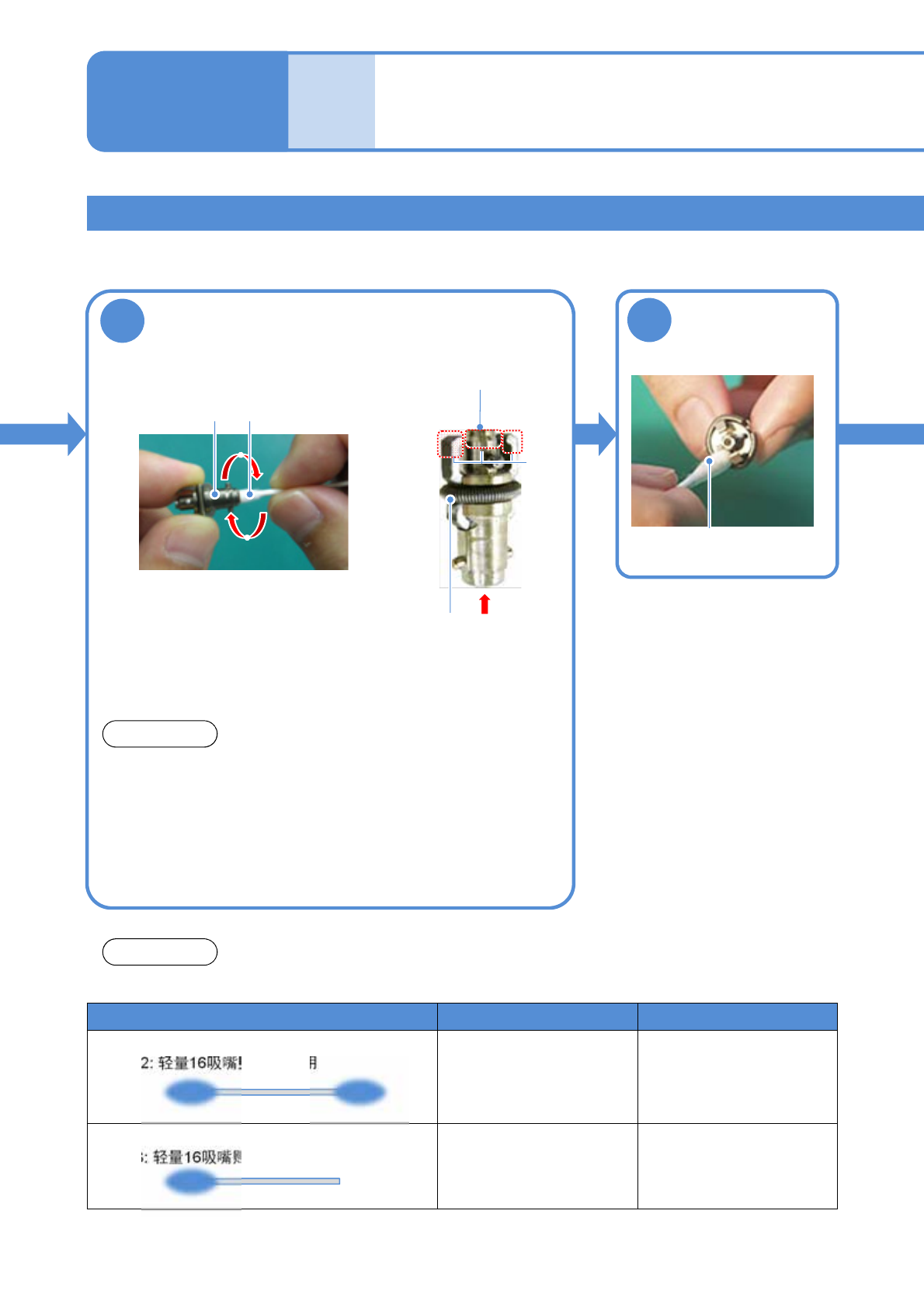

清扫吸嘴座
吸嘴座
棉棒
●擦拭2～3次。
夹具夹扣
压紧弹簧
吸嘴座
尖端部 (过滤器部)
注意
●不要用棉棒擦吸嘴座的先端部分 (过滤器部) 和夹具夹扣压紧
弹簧。
●只需清扫A部、B部 (吸嘴座的孔部)。否则，过滤器被灰尘堵
塞或者防锈作用的润滑脂被擦掉而造成弹簧生锈的原因。
清扫锥形面和夹具
夹扣尖端部
棉棒
用于洗净的棉棒，请使用下述精密机械专用的工业用棉棒。
注意
