NPM-DX EJM8DC-MB-05E-0 1 清扫吸嘴座 5-1 -5 5 A B 6 型号 品号 备注 BB-001: 轻量8吸嘴贴装头用 BB-002: 轻量 16 吸嘴贴 装头 V2 用 BB-001: N510058057AA BB-002: N510058058AA BB-001: 5,000 个装 BB-002: 6,250 个装 以下公司也有出售 Sanyo Co., Ltd. 电话: +81-721-24-337…
NPM-DX EJM8DC-MB-05E-01
顺序
5
5-1-4
4
3
卸下吸嘴座
●按住吸嘴往上推，从下往上看，按顺时针方向旋转。
●请注意不要让吸嘴缓冲用弹簧弹出来。
●因夹具夹扣压紧用弹簧容易变形，请勿用手指硬压。
●按照相同步骤，在贴装头卸下所有吸嘴座。
■有吸嘴时
●使用吸嘴座轴清扫工具 (选购件)。
●使轻量16吸嘴清扫侧的槽对准吸嘴座的定位销。
●按住清扫工具往上推，从下往上看，按顺时针方向旋转。
■没有吸嘴时
5
顺序
●把贴装头移动到容易操作的位置。
定位销
清扫工具
槽
拔出吸嘴
吸嘴座吸嘴
●请笔直卸下。如果倾斜，夹具夹扣
可能会破损。
注意
NPM-DX EJM8DC-MB-05E-01
清扫吸嘴座
5-1-5
5
A
B
6
型号 品号 备注
BB-001: 轻量8吸嘴贴装头用
BB-002: 轻量16吸嘴贴装头V2用
BB-001: N510058057AA
BB-002: N510058058AA
BB-001: 5,000个装
BB-002: 6,250个装
以下公司也有出售
Sanyo Co., Ltd.
电话:+81-721-24-3376
P753S-A: 轻量8吸嘴贴装头用
P752S: 轻量16吸嘴贴装头V2用
P753S-A: N510058942AA
P752S: N986P752S
P753S-A: 2,500个装
P752S: 200个装
工程师手册
5-1
吸嘴座的清扫 3
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
清扫吸嘴座
吸嘴座
棉棒
●擦拭2～3次。
夹具夹扣
压紧弹簧
吸嘴座
尖端部 (过滤器部)
注意
●不要用棉棒擦吸嘴座的先端部分 (过滤器部) 和夹具夹扣压紧
弹簧。
●只需清扫A部、B部 (吸嘴座的孔部)。否则，过滤器被灰尘堵
塞或者防锈作用的润滑脂被擦掉而造成弹簧生锈的原因。
清扫锥形面和夹具
夹扣尖端部
棉棒
用于洗净的棉棒，请使用下述精密机械专用的工业用棉棒。
注意
NPM-DX EJM8DC-MB-05E-01

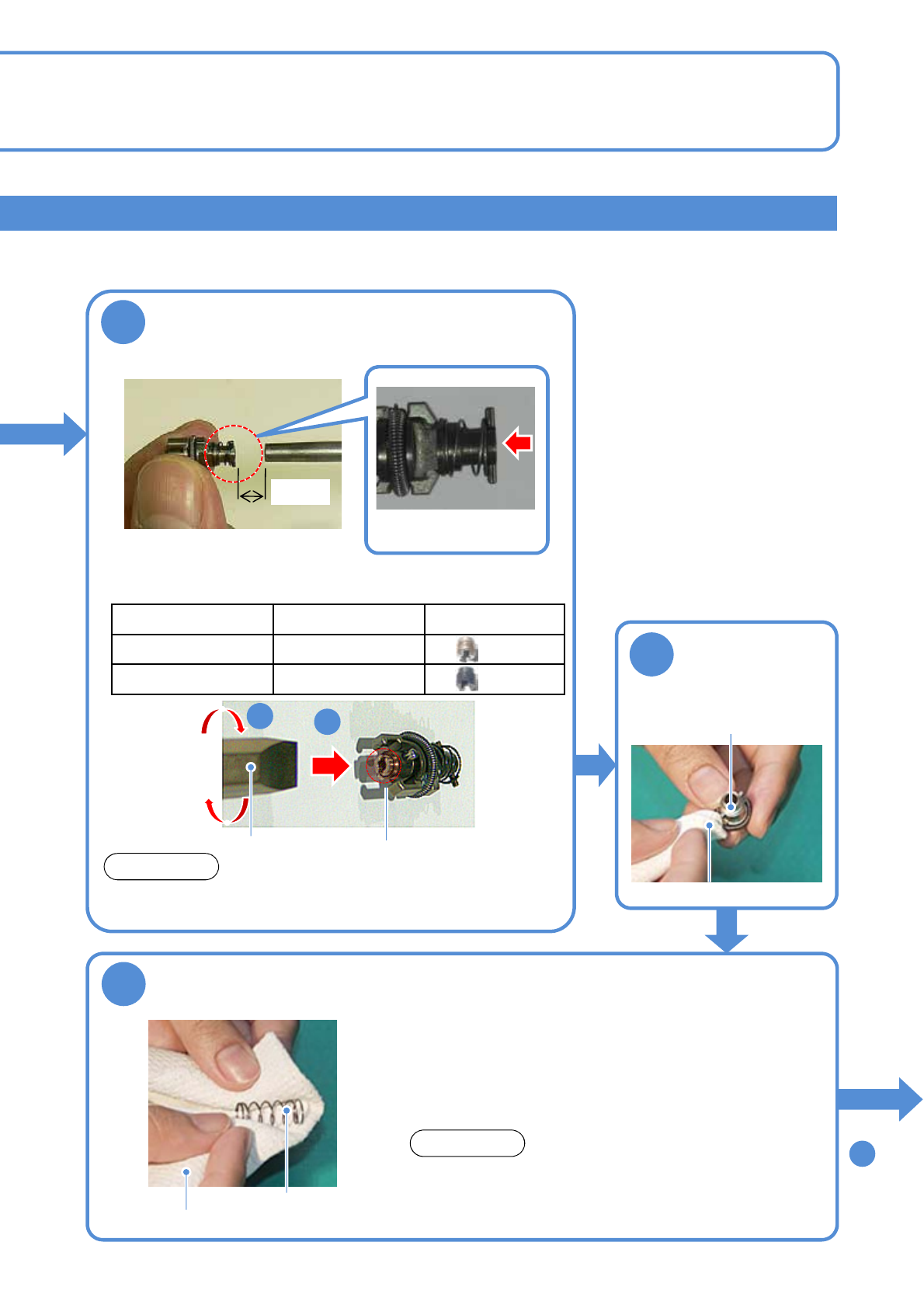

5-1-6
更换过滤器。轻量16吸嘴头V2要使用银色过滤器，轻量8吸嘴头
要使用黒色过滤器，请不要混用。
1
2
■无法除去污垢时
10
7
8
9
1.5 cm
顺序
头的种类 过滤器品号 过滤器外观
轻量16吸嘴贴装头V2
N610097899AA
银色
轻量8吸嘴贴装头
MTKP000164AB
黒色
用气枪从距离吸嘴座1.5 cm处吹气大约10秒
(气压为0.5 MPa的情况)
●按照箭头方向吹气。
一字螺丝刀
吸嘴座尖端部
(过滤器部)
●请使用一字螺丝刀卸下尖端的过滤器。
●安装过滤器时请注意必须拧紧螺丝。
注意
吸嘴
(插入面和夹具夹扣的尖端)
清扫外周
干的棉纱布
清扫吸嘴缓冲用弹簧
(轻量8吸嘴时)
●弹簧变形时请进行更换。否则会引起吸嘴座滑动不良，是
造成吸着或者贴装错误的原因。另外，有可能无法卸下吸
嘴座，需要拆开贴装头。
●在吸嘴座设置弹簧时，请确实压入底部。另外，请注意勿
丢失弹簧。
吸嘴缓冲用弹簧
干的棉纱布
●轻量16吸嘴贴装头V2时，在吸嘴座组装了弹簧，请使
用气枪吹去灰尘。
注意
