N7201A643C08(1)NPM-DX工程师手册 - 第209页
NPM-DX EJM8DC-MB-05E-0 1 5-1 -12 1 3 11 2 4 10 ● 吸嘴座的安装方法 (→ P.6-2-7) ● 动作不良时，反复、 ～ 的操作。 1 10 清扫恢复治具 清扫轴 ●将清扫工具插进轴内后，向 吸嘴旋转方法拧转 2 、 3 次。 ●如果清洁纸脏污，则请更换。 吸嘴座恢复治具 蘸了酒精的棉纱布 吸嘴座轴清扫工具 蘸了酒精的棉棒 清除轴上的附着物 ●用手固定轴后，向上推动 吸嘴座轴清扫工具，然后 …
NPM-DX EJM8DC-MB-05E-01
5-1-11
工程师手册
5-1
清扫滑动面
7
8
5
6
名称 轻量8吸嘴贴装头 轻量16吸嘴贴装头V2
吸嘴座清扫工具组件
N610133913AA N610133914AA
吸嘴座轴清扫工具
N210130779AA N210151617AA
吸嘴座恢复治具
N510055113AA N510058697AA
9

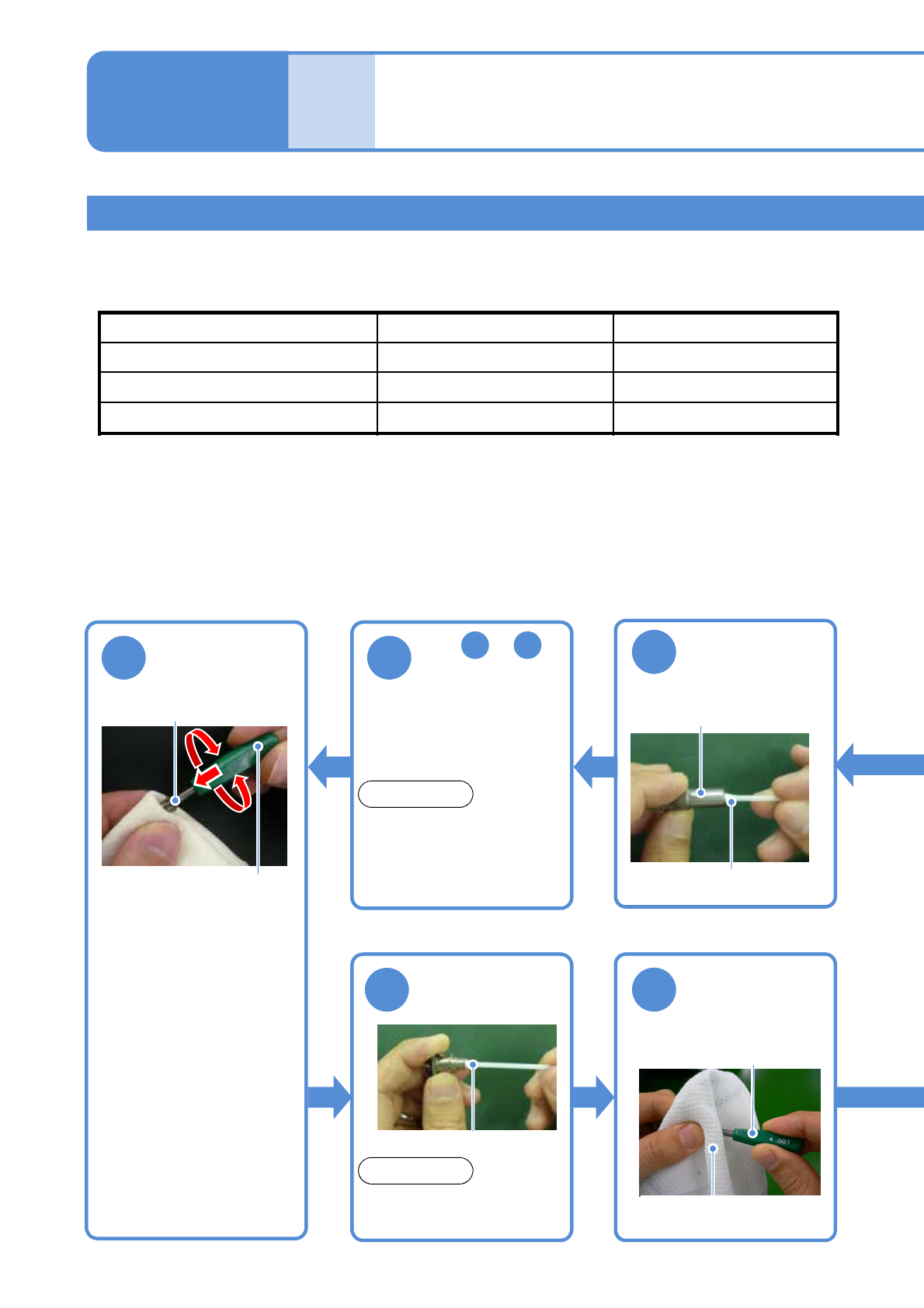

吸嘴座的清扫 6
(轻量16 V2/轻量8吸嘴贴装头: 选购件)
在此对清扫贴装头的轴与吸嘴座上的附着物的方法进行说明。
使用工具: 六角扳手 (3 mm、 4 mm)、棉纱布、棉棒、清洁纸
润滑油: FL100 (N510059330AA)、润滑脂: LCG100
所需时间:轻量16吸嘴贴装头V2、轻量8吸嘴贴装头，每台贴装头大致需要时间分别为148 分钟、84 分钟。
●在此，以轻量16吸嘴贴装头V2 (选购件) 为例进行说明。轻量8吸嘴贴装头 (选购件) 的步骤也相同。
●卸下轻量16吸嘴座V2的方法 (→P.6-2-2)
●使用后的吸嘴座轴清扫工具与吸嘴座恢复治具，请涂抹润滑脂 (LCG100) 后放进专用盒内收藏。专用盒，请
放置在不潮湿的清洁场所并小心保管。
●请不要使用生锈的吸嘴座轴清扫工具或吸嘴座恢复治具。
●在清扫之前，请用棉纱布遮盖住多功能识别照相机，以防灰尘附着。
清除轴上的附着
物
吸嘴座恢复治具
吸嘴座
●用手固定住吸嘴座后，在
按住吸嘴座恢复治具的状
态下，向左右旋转。
●使用棉纱布以防夹具卡爪
或弹簧脱落。
清扫恢复治具
吸嘴座轴清扫工具
蘸了酒精的棉棒
重复 ～
的操作
3 5
●执行上述操作，直到治具
能够顺畅插进。
●请不要强硬插进。否则会
导致治具因黏着而不能拔
出。
注意
清扫吸嘴座
蘸了FL100的棉棒
●请先晃动后再打开FL100。
蘸了酒精的棉纱布
吸嘴座恢复治具
清扫吸嘴座清扫
工具
注意
NPM-DX EJM8DC-MB-05E-01
5-1-12
1
3
11
2
4
10

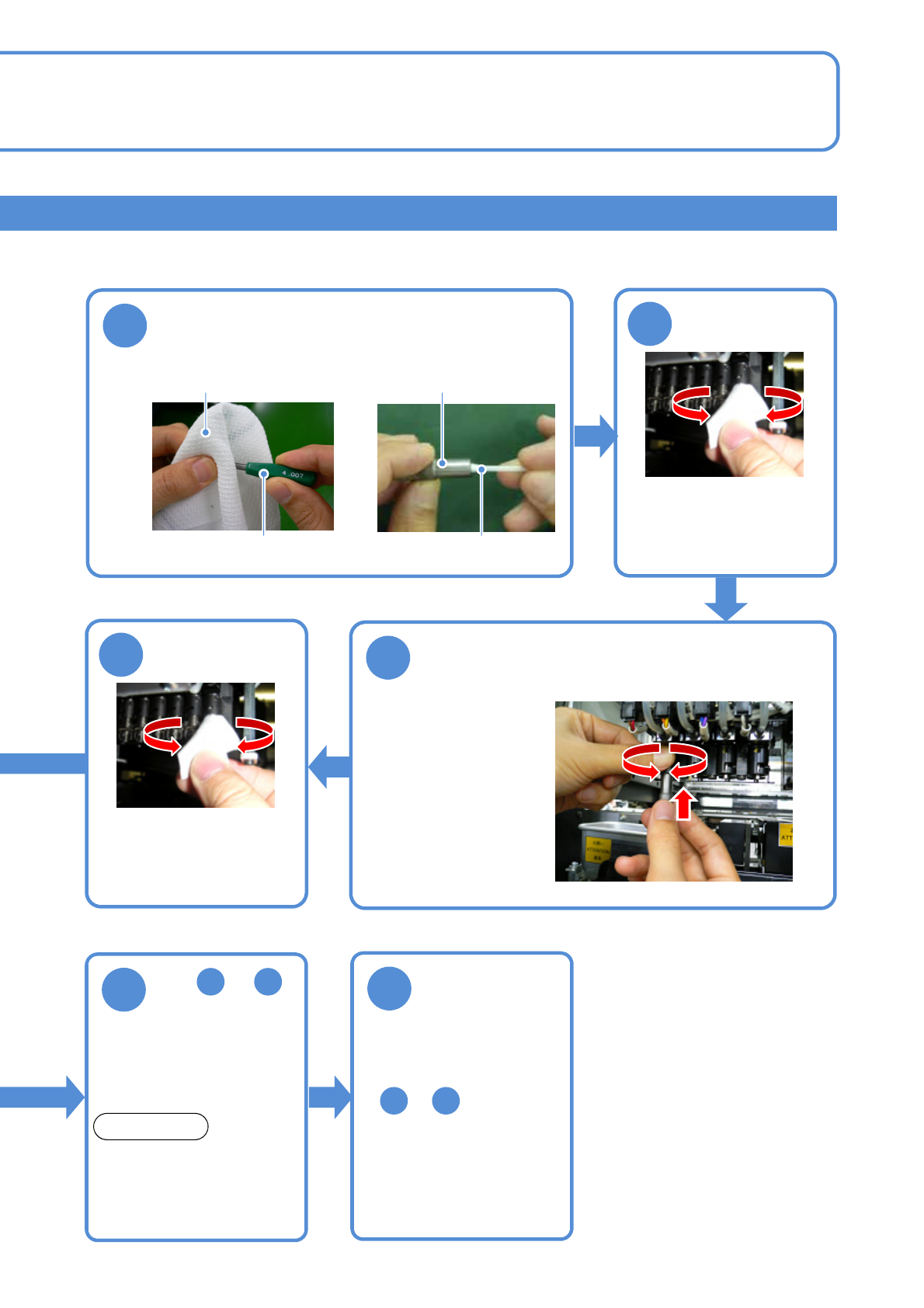

●吸嘴座的安装方法
(→P.6-2-7)
●动作不良时，反复、
～ 的操作。
1 10
清扫恢复治具
清扫轴
●将清扫工具插进轴内后，向
吸嘴旋转方法拧转2、3 次。
●如果清洁纸脏污，则请更换。
吸嘴座恢复治具
蘸了酒精的棉纱布
吸嘴座轴清扫工具
蘸了酒精的棉棒
清除轴上的附着物
●用手固定轴后，向上推动
吸嘴座轴清扫工具，然后
在此状态下向左右旋转。
清扫轴
●将清扫工具插进轴内后，向
吸嘴旋转方法拧转2、3 次。
●如果清洁纸脏污，则请更换。
确认吸嘴座的动作
●执行上述操作，直到治具
能够顺畅插进
●请不要强硬插进。否则会导
致治具因黏着而不能拔出。
重复 ～
的操作
7 9
注意
NPM-DX EJM8DC-MB-05E-01
5-1-13
