EJM8DC-MB-09E-0 1 NPM-DX 贴装头和吸嘴交换器的 更换 4 贴装头的安装 5 9-1 -7 工程师手册 9-1 1 2 1 3 4 2 OFF 所需时间 : 10 分钟 ( 只 包括贴装头的安装时间 ) 拧紧螺栓固定贴装头 ●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓 (4 处 ) 拧紧。 ●拧紧扭矩规格值 : 9.8 ± 0.5 N·m 1 4 贴装头右下部 贴装头右上部 贴装头左上部 扭矩扳手 长钻头 贴…
EJM8DC-MB-09E-01
NPM-DX
9-1-6
EJM8DC-MB-09E-01
NPM-DX
贴装头和吸嘴交换器的
更换 4
贴装头的安装
5
9-1-7
工程师手册
9-1
1 2
1
3
4
2
OFF

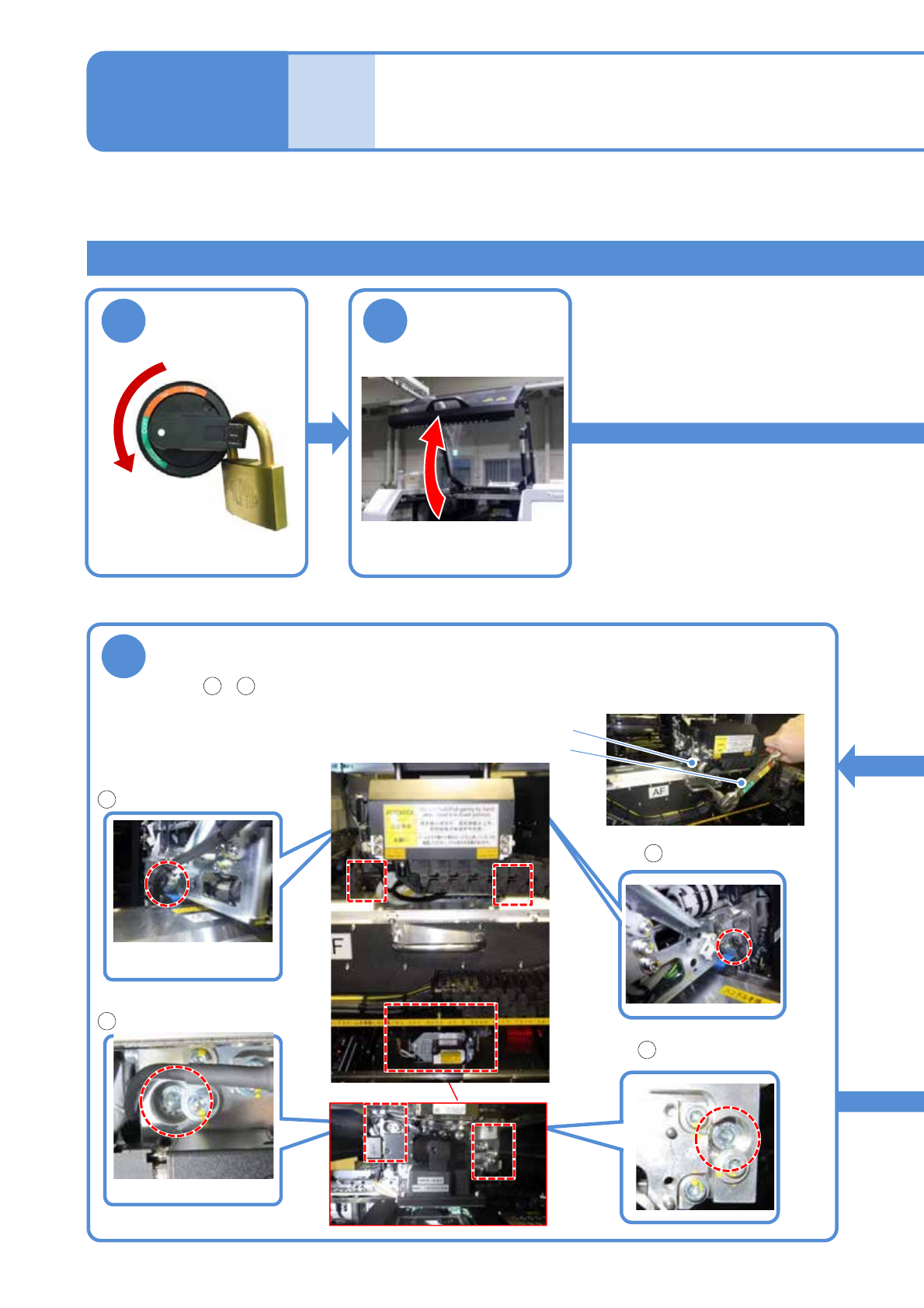

所需时间: 10分钟 (只包括贴装头的安装时间)
拧紧螺栓固定贴装头
●按照 ~ 的顺序，使用扭矩扳手、长钻头把固定螺栓 (4处) 拧紧。
●拧紧扭矩规格值: 9.8 ±0.5 N·m
1 4
贴装头右下部
贴装头右上部
贴装头左上部
扭矩扳手
长钻头
贴装头左下部
EJM8DC-MB-09E-01
NPM-DX
4
9-1-8

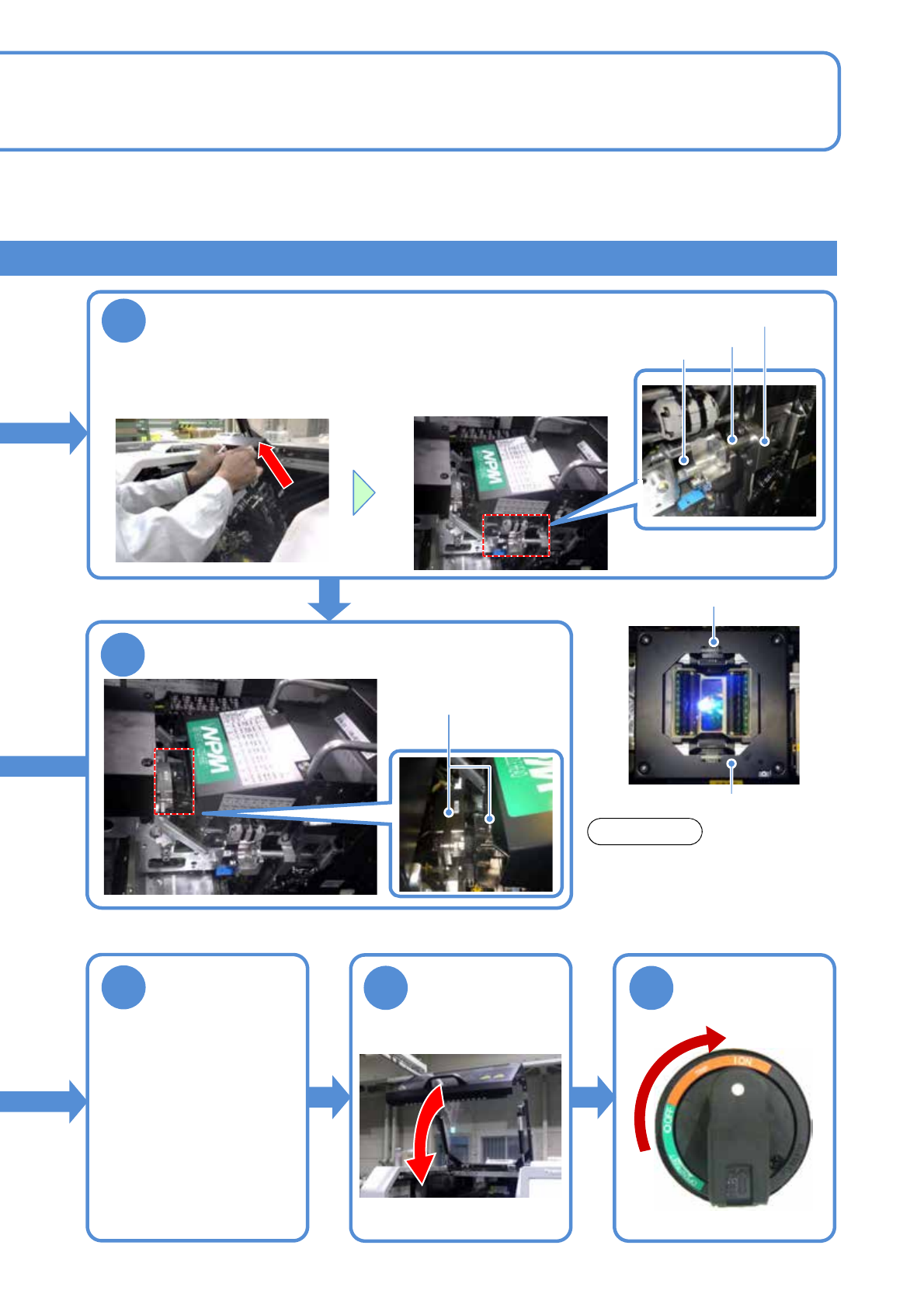

3
8
6
ON
7
贴装头板
●贴装头挡块: 左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
安装贴装头
拉出贴装头，连接连接器
连接器
注意
通过轻量8吸嘴贴装头或者4吸嘴
贴装贴装BGA、CSP时，请确认
在多功能识别照相机单元上是否
安装了侧面照明。
侧面照明
多功能识别照相机V2
更换吸嘴交换器
●更换成与所安装贴装头相
应的吸嘴交换器。
