EJM8DC-MB-09E-0 1 NPM-DX 9-3-5 -6 3 拆下盖 ① ② ② ●一边使盖向外侧稍微张开一边将其 取下。 4 ① ② ① ① FA 电脑后侧 ①请一边压下盖上侧的按钮、一边 将前侧盖的上部向跟前拉。 ②再将盖的下部向跟前拉。 ●如果强行用力的话，可能会使爪 损坏，所以请注意。 拆下前侧的盖 8 拆下 UPS 蓄电池 ①拆下螺丝。 ●螺丝 : 6 个 ②将 UPS 蓄电池向后方向滑 动并取出。 顺序 9 ●盖是…
EJM8DC-MB-09E-01
NPM-DX
9-3-5-5

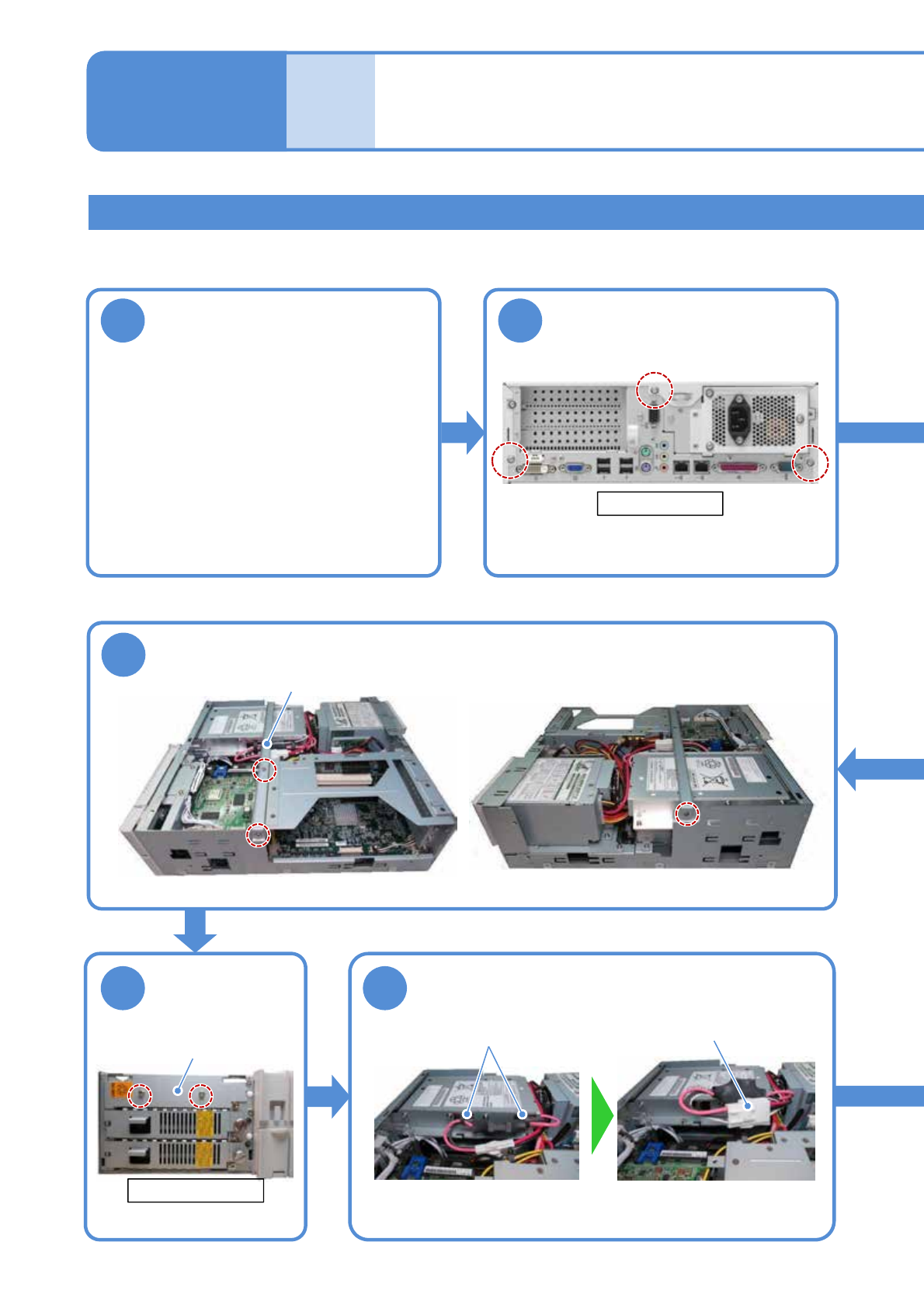

FA电脑 (传送皮带L) 的UPS蓄电池的更换 1
6
拆下蓄电池的盖
5
拆下中心托架
中心托架
●螺丝: 2个
FA电脑前侧
蓄电池盖
7
拆下连接器
①将电缆从固定扣处拆下
(2处)
②拆下连接器
电线固定扣
连接器
●螺丝: 3个
使用工具: 十字螺丝刀 所需时间: 45分钟
从传送带L处取出FA电脑
1
拆下螺丝
2
●螺丝: 3个
FA电脑后侧
(→『工程师手册』P.11-6-3
“FA电脑的拆卸、安装”)
蓄电池的更换 3
工程师手册
9-3-5
部件的
更换方法
●如果超过蓄电池的寿命后继续使用，在停电时生产信息可能会丢失，硬盘可能会损坏。
EJM8DC-MB-09E-01
NPM-DX
9-3-5-6
3
拆下盖
①
②
②
●一边使盖向外侧稍微张开一边将其取下。
4
①
②
①
①
FA电脑后侧
①请一边压下盖上侧的按钮、一边
将前侧盖的上部向跟前拉。
②再将盖的下部向跟前拉。
●如果强行用力的话，可能会使爪
损坏，所以请注意。
拆下前侧的盖
8
拆下UPS蓄电池
①拆下螺丝。 ●螺丝: 6个
②将UPS蓄电池向后方向滑动并取出。
顺序
9
●盖是由4处的爪(在盖内部)装
上的。
FA电脑前侧
前侧盖
EJM8DC-MB-09E-01
NPM-DX
9-3-5-7

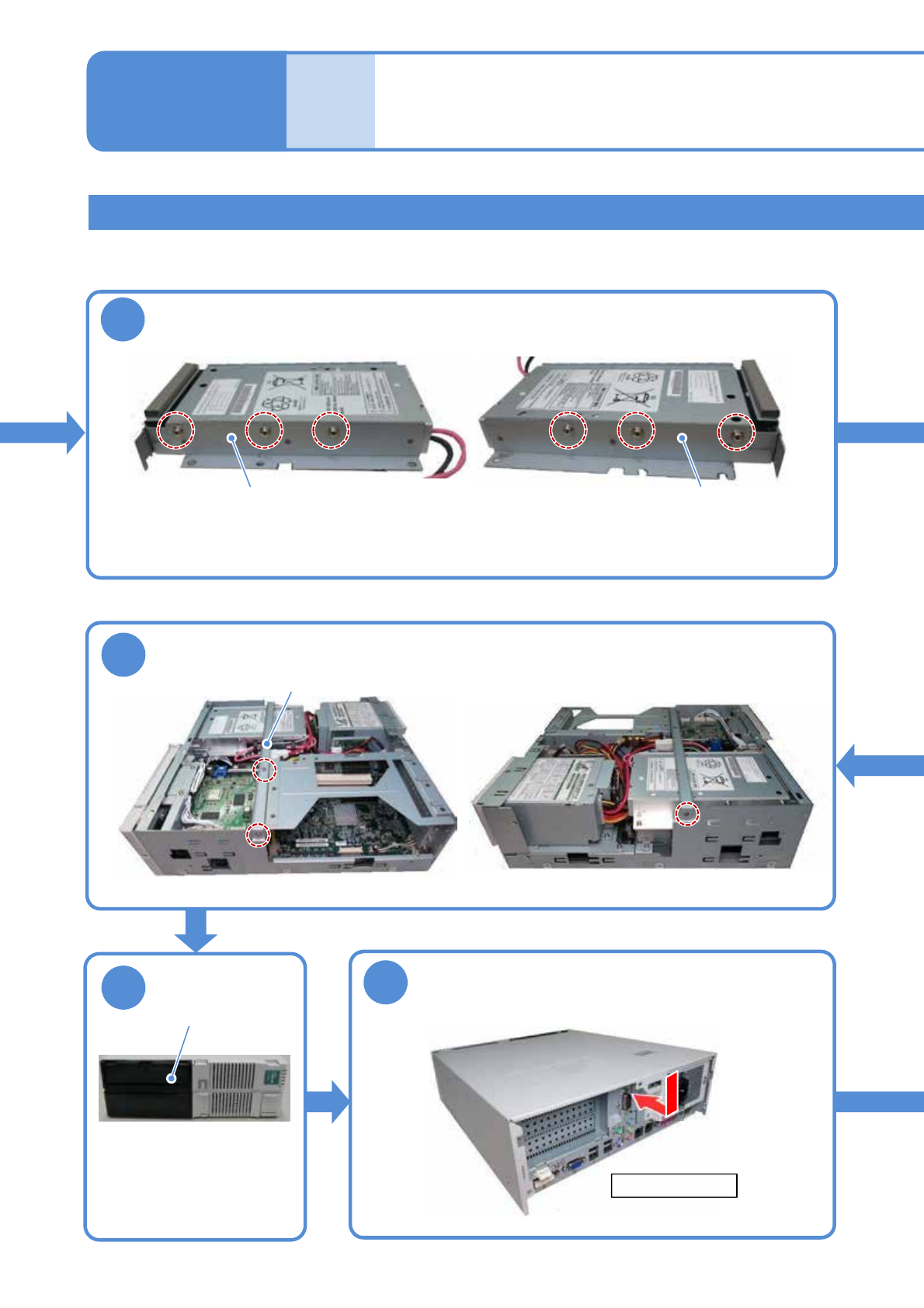

FA电脑 (传送皮带L) 的UPS蓄电池的更换 2
9
从旧的UPS蓄电池上拆下托架(2个)，装到新的UPS蓄电池上
支架 支架
13
安装中心托架
中心托架
●螺丝: 3个
安装前侧的盖子
14
15
安装盖子
FA电脑后侧
●更换的蓄电池: N510069573AA
●螺丝: 6个
前侧盖
●先将前侧盖下侧的2处爪插入
箱内，然后对准上侧的2处爪，
最后将盖整体推入。
蓄电池的更换 4
工程师手册
9-3-5
部件的
更换方法
