N7201A643C08(1)NPM-DX工程师手册 - 第302页
EJM8DC-MB-10E-0 2 NPM-DX ●所使用吸嘴 吸嘴贴装 头数量 吸嘴位置 吸嘴种类 16 5 号 230CS 8 3 号 230C 4 2 号 1002 13 确认提示后，安装吸嘴 ( 画面为轻量 16 吸嘴贴装头 V2 的情形 ) 17 + 17 ( 将会进行校准 ) 关闭安全盖 伺服开关置于 ON 14 15 16 16 工程师手册 10-7 10-7 -3 ( 画面为轻量 16 吸嘴贴装头 V2 时的情形 ) 伺…
EJM8DC-MB-10E-02
NPM-DX
10
10-7-2
+
(贴装头移动到设置吸嘴的位置上)
高度传感器治具
7
从待机侧滑动高度传感器治具进
行设置
关闭安全盖
伺服开关置于ON
8
9
传送带侧
对准的位置标记
x4处
测量部
10
OPERATOR SIDE
: 基板的输送方向
: 高度传感器治具
基准轨道
A基台 B基台
传送带
长型规格
左→右输送
右→左输送
传送带
短型规格
左→右输送
右→左输送
OPERATOR SIDE
OPERATOR SIDE
OPERATOR SIDE
OPERATOR SIDE OPERATOR SIDE
: 基准标记传送带侧
对准的位置标记 (2孔)

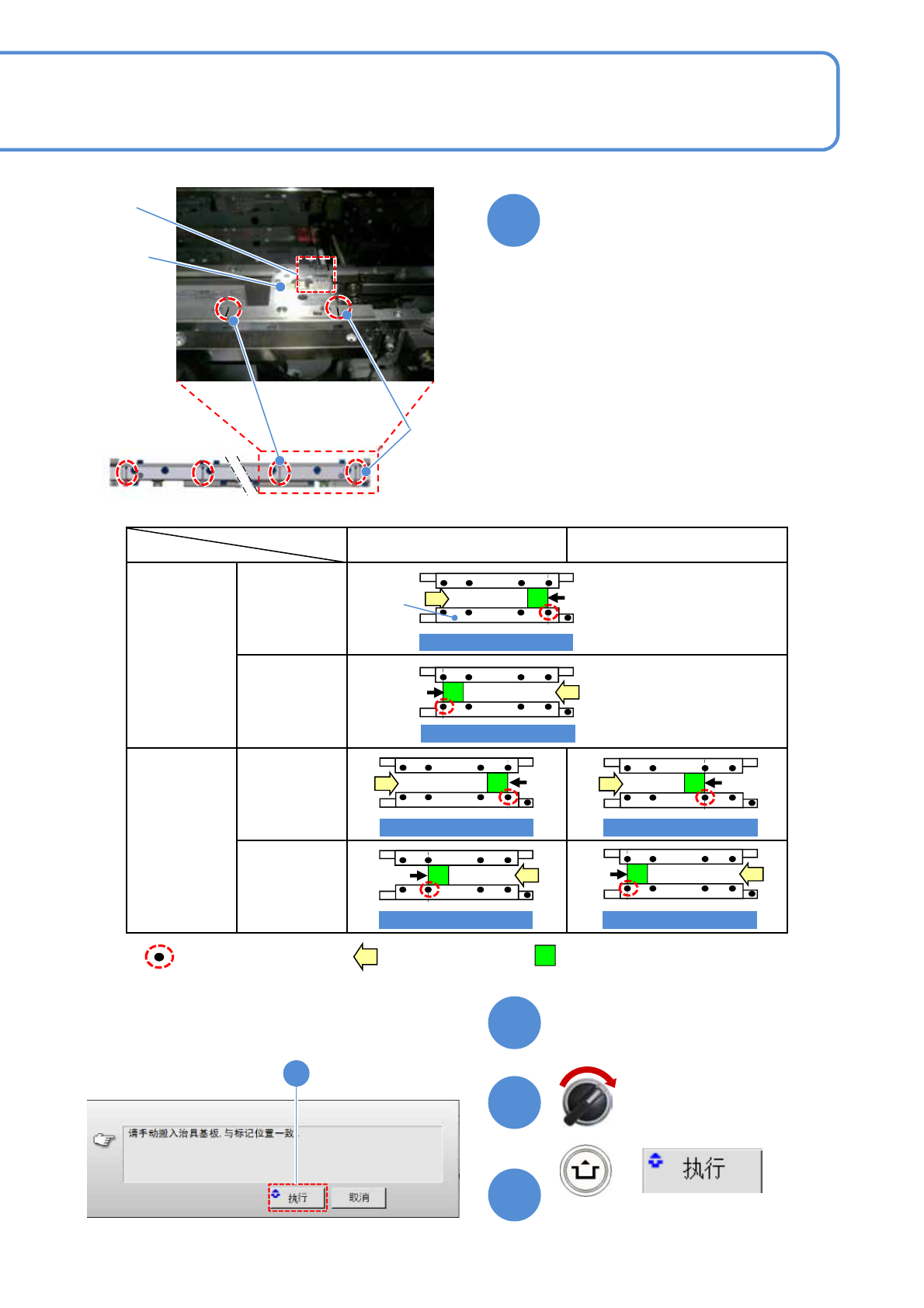

●确认在测量部上不存在异物或没有脏污。
●是前侧、后侧传感器的任一个时都是在
轨道1上设置。
●设置时要将治具推靠在基准轨道上，使
治具的端面对准传送带的标记。
●治具的设置位置根据基板流向和传送带
规格的不同而不同。(请参考下表)
EJM8DC-MB-10E-02
NPM-DX

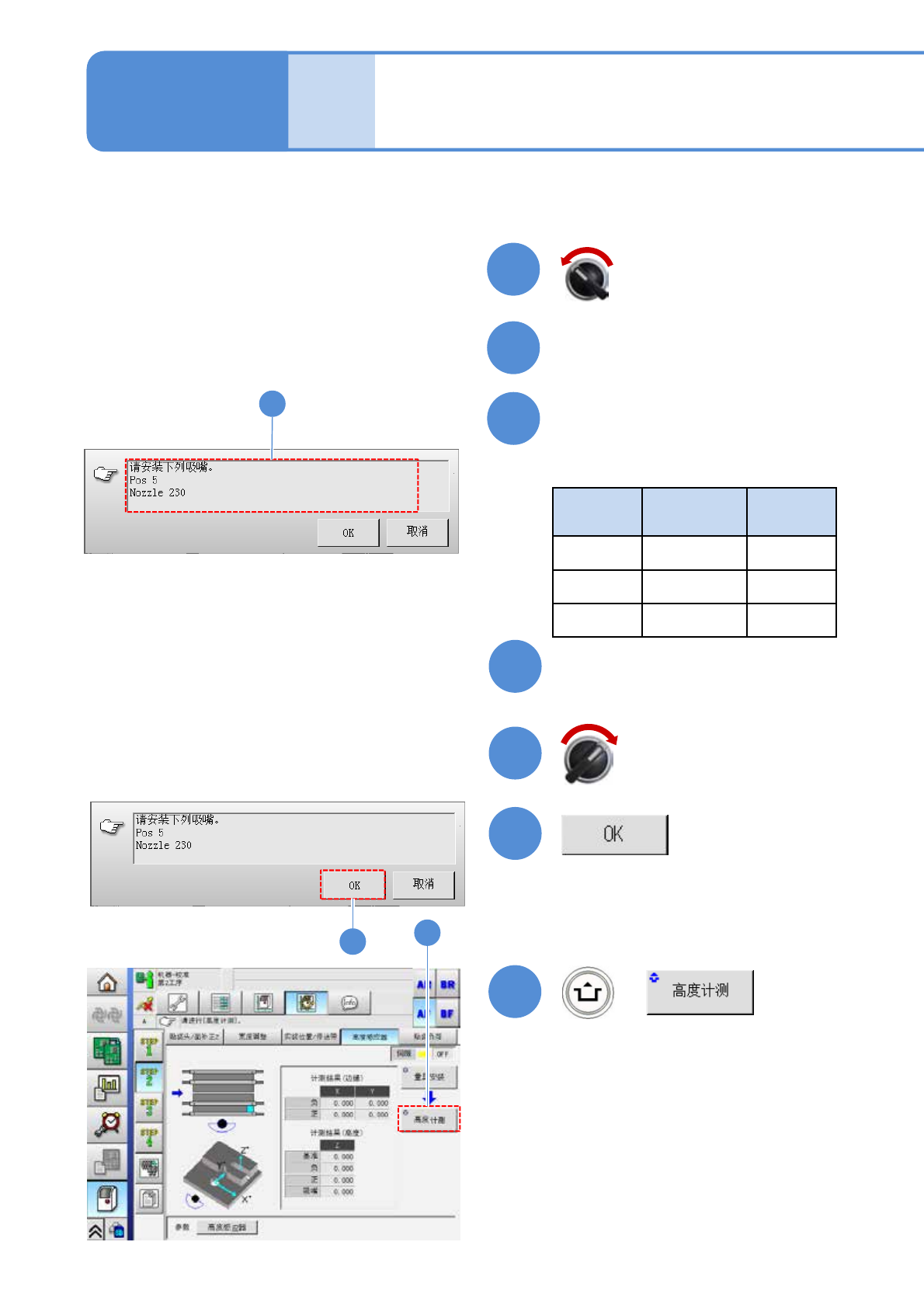

●所使用吸嘴
吸嘴贴装
头数量
吸嘴位置 吸嘴种类
16
5号
230CS
8
3号
230C
4
2号
1002
13
确认提示后，安装吸嘴
(画面为轻量16吸嘴贴装头V2的情形)
17
+
17
(将会进行校准)
关闭安全盖
伺服开关置于ON
14
15
16
16
工程师手册
10-7
10-7-3
(画面为轻量16吸嘴贴装头V2时的情形)
伺服开关置于OFF
打开安全盖
12
11
13
高度传感器(选购件) 2
EJM8DC-MB-10E-02
NPM-DX
10-7-4
18
19
18
(校准所得数据将会消失)

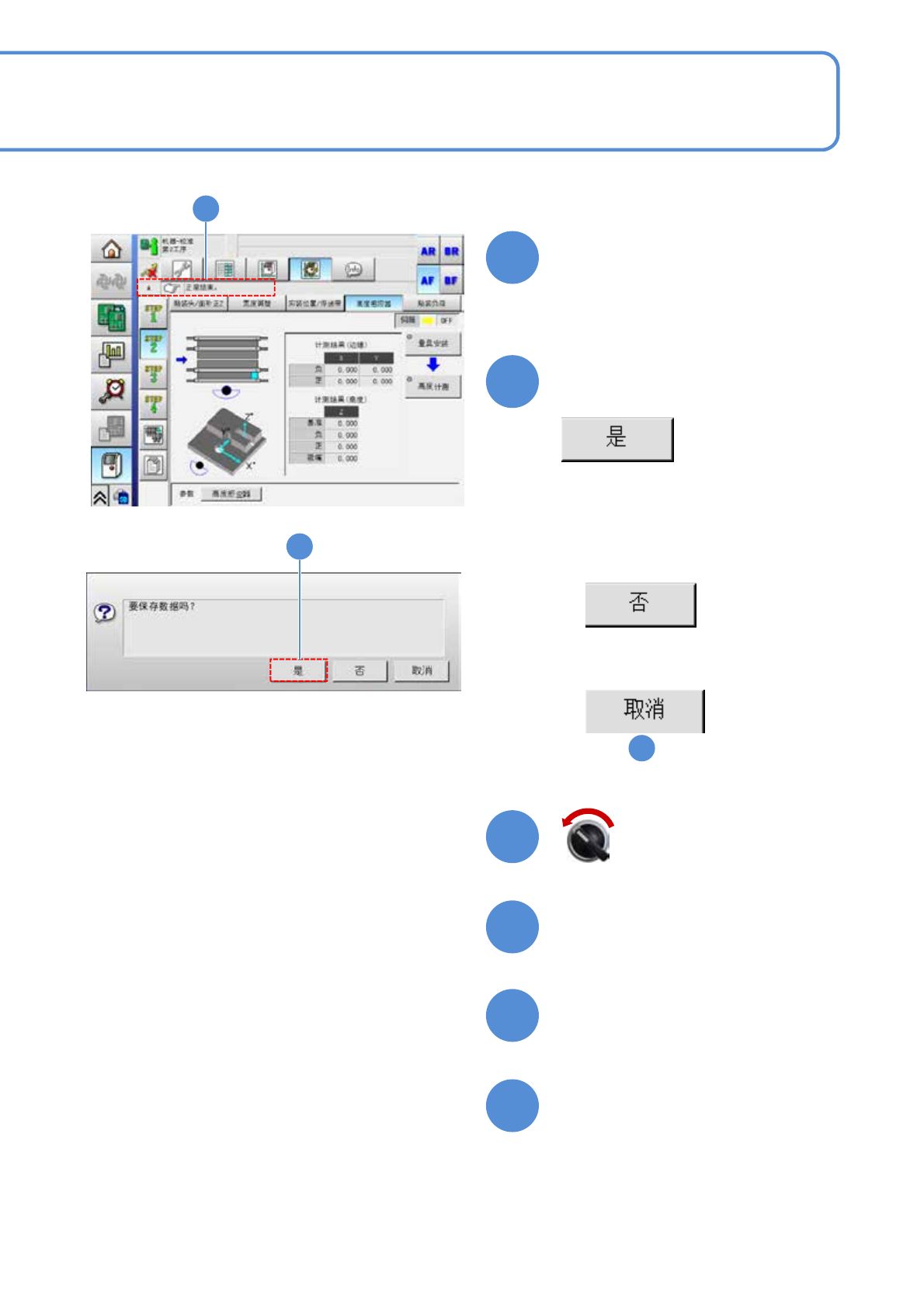

■不保存时
■取消时
19
(贴装头移动到作业位置)
伺服开关置于OFF
21
20
22
23
确认是否正常结束
按其他菜单画面，将显示是否保存
数据的信息
(将保存校准所得数据)
(保持 的画面)
18
取下吸嘴
打开安全盖
关闭安全盖
