N7201A643C08(1)NPM-DX工程师手册 - 第329页
EJM8DC-MB-10E-0 2 NPM-DX 10-9 -8 41 42 43 44 45 伺服开关置于 OFF 47 47 46 伺服开关置于 ON 确认提示 准备卸下多功能识别 照相机治具 打开安全盖 卸下多功能识别照相机治具 关闭安全盖 ■取消时 ( 仍然是 的画面 ) 38
EJM8DC-MB-10E-02
NPM-DX
10-9-7
多功能识别照相机V2 4
工程师手册
10-9
+
37
38
38
39
39
40
40

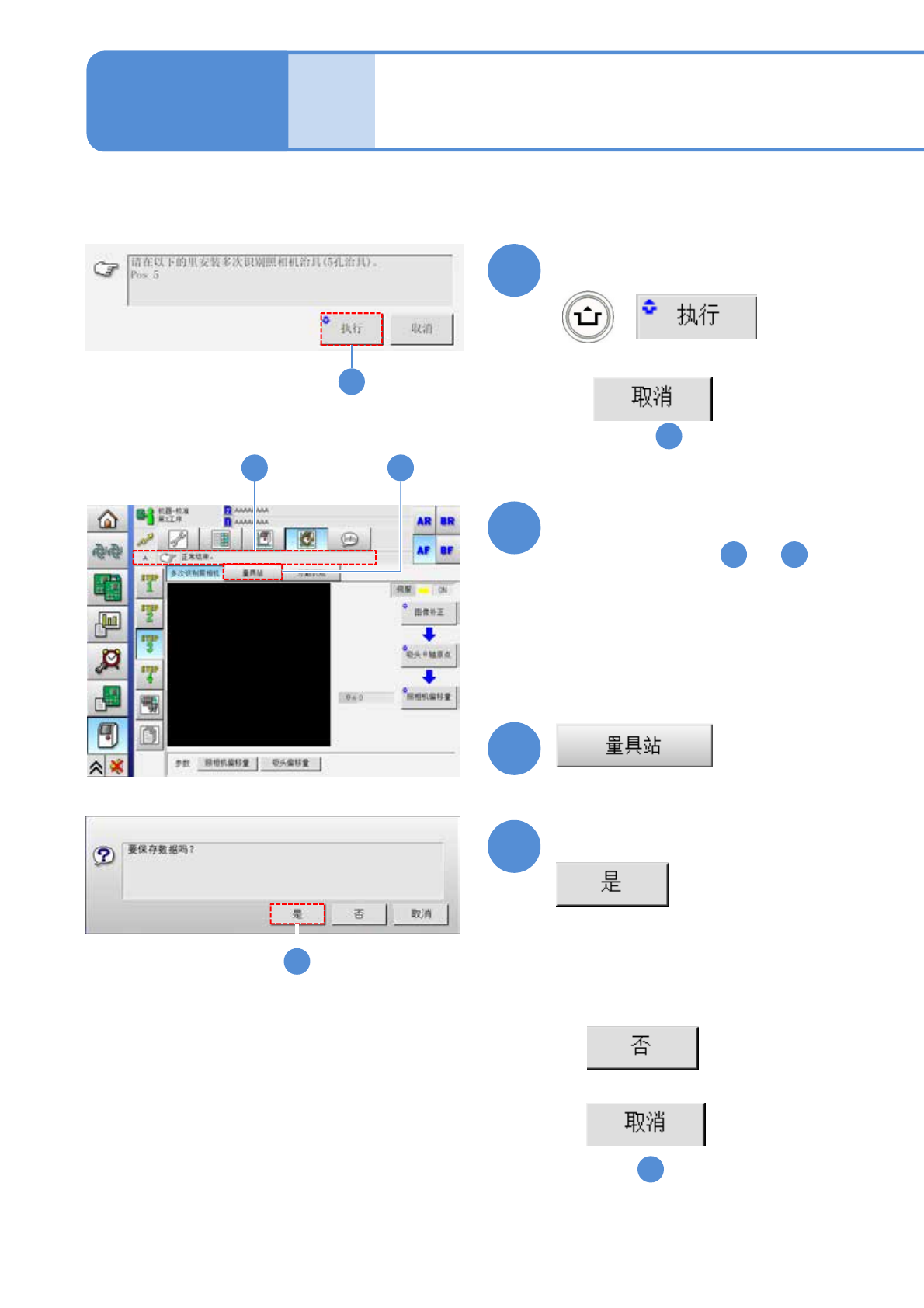

确认提示
■取消时
(仍然是 的画面)
1
确认是否已正常结束
●在其他工作台，重复 ～
的操作。
1 38
确认提示
(校准作业的数据被保存)
●不保存时
●取消时
(贴装头移动到作业位置)
(仍然是 的画面)
38
37
EJM8DC-MB-10E-02
NPM-DX
10-9-8
41
42
43
44
45
伺服开关置于OFF
47
47
46
伺服开关置于ON

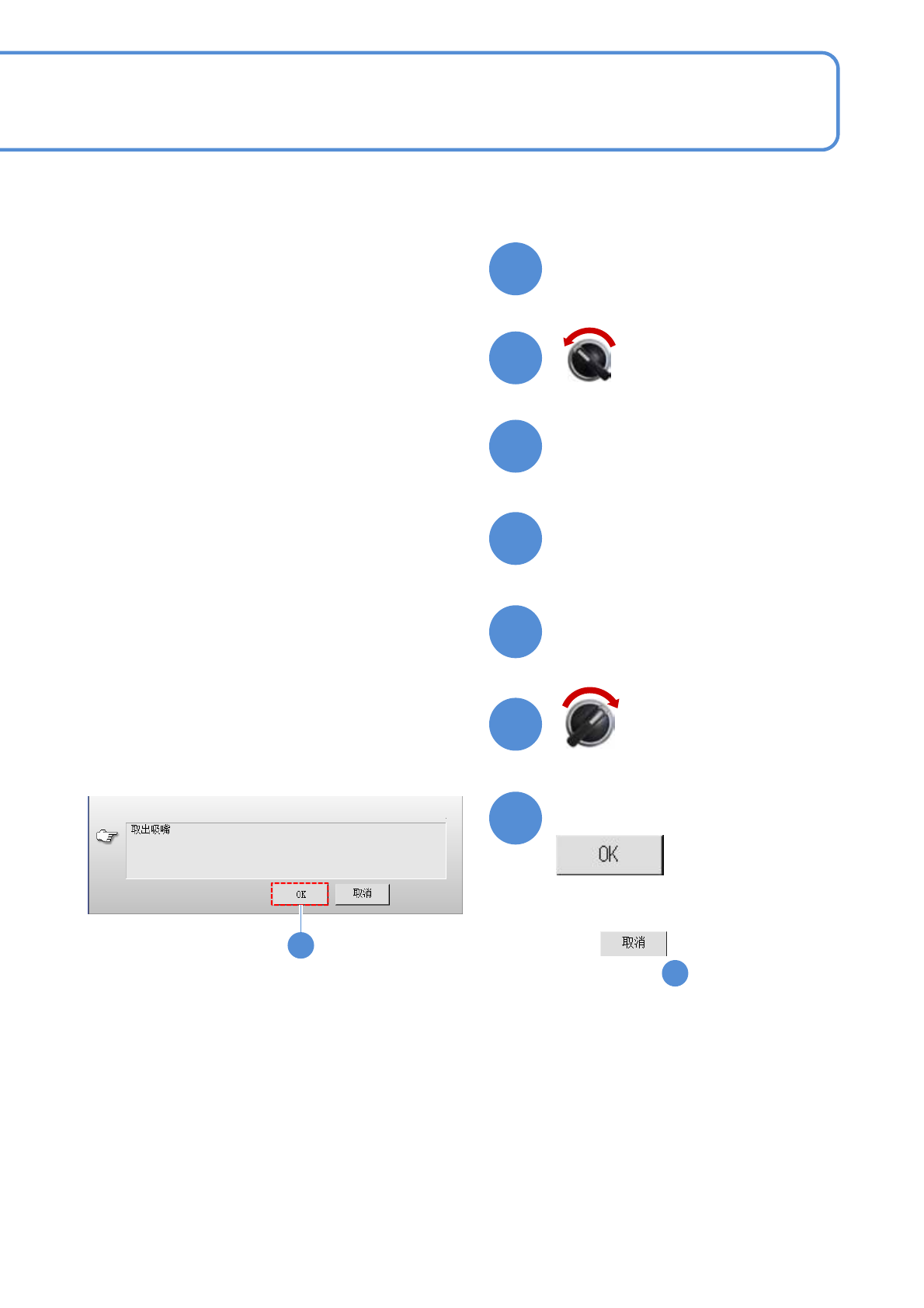

确认提示
准备卸下多功能识别
照相机治具
打开安全盖
卸下多功能识别照相机治具
关闭安全盖
■取消时
(仍然是 的画面)
38
EJM8DC-MB-10E-02
NPM-DX
治具站 1
治具站的构成
10-10-1
工程师手册
10-10
D
A
E
F
G
H
B
C
I
No
.

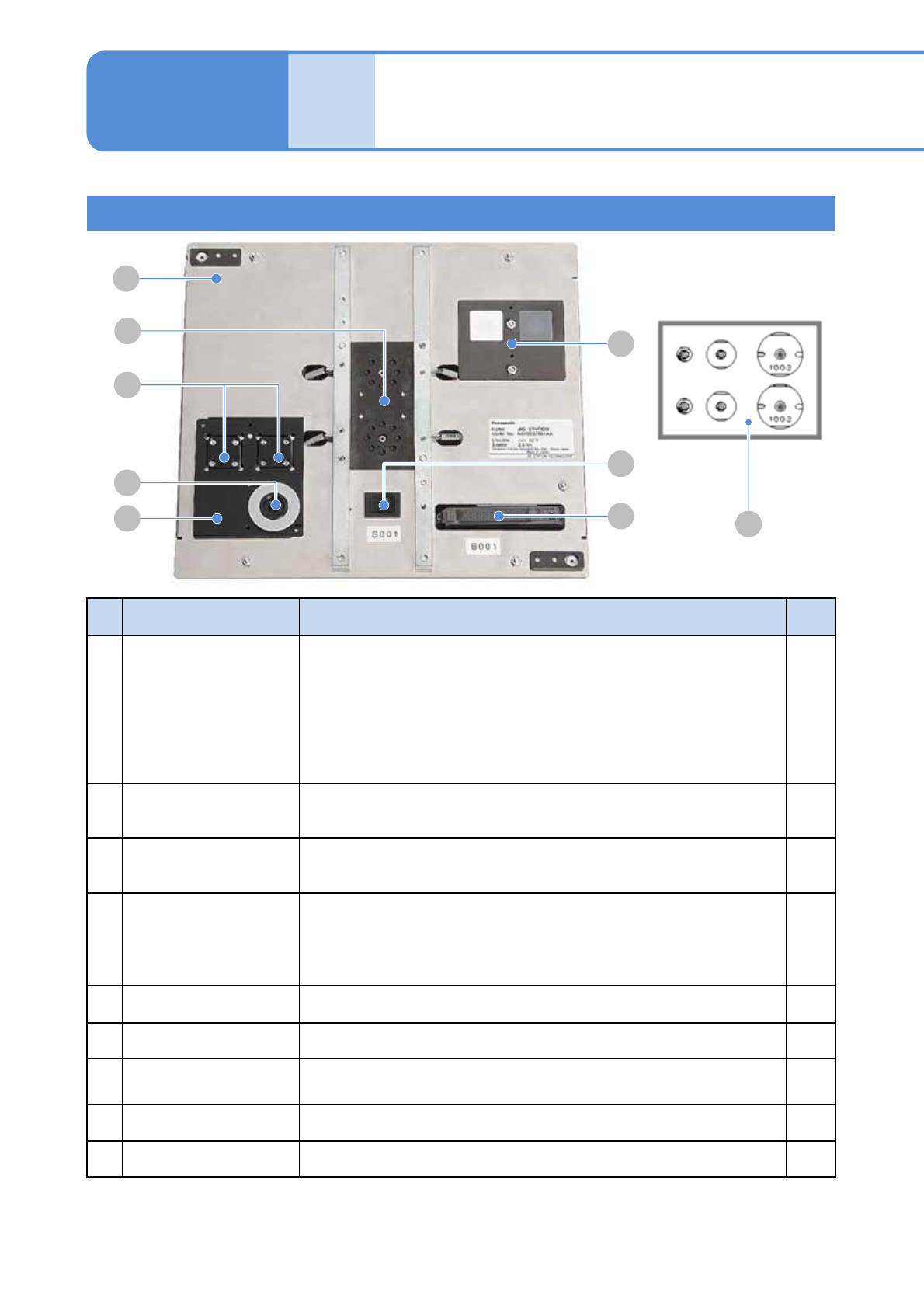

单元名称 功能 数量
A
治具站
在更换贴装头等作业时，是用于对贴装头的参数进行校准的单元。可
用于全部贴装头。
电源规格: DC12V (5号干电池8个) 请客户准备。
(→P.9-3-5 蓄电池的更换)
注意 在电池放置其中的状态下长时间不使用，有可能造成漏液,
长时间不使用治具站时，请将电池取出保管。
重量: 1.5 kg 尺寸: 240 mm (W)215 mm (D)35 mm (H)
1
B
治具元件
进行校准所使用的治具元件。
搭载到治具站上使用。
2
C
多功能识别照相机V2
LED照明亮度治具
是用于多功能识别照相机V2 LED照明的亮度校准时使用的治具。
搭载到治具站上使用。
1
D
校准用吸嘴
校准作业所使用的校准用吸嘴。
轻量16吸嘴贴装头V2用: 153AS吸嘴
轻量8吸嘴贴装头用: 184吸嘴
4吸嘴贴装头用: 1003吸嘴
各2
E
贴装头照相机LED照明
亮度治具存放部
已设置了贴装头照相机的LED照明的亮度校准所使用的治具。
---
F
主电源开关 电源处于ON后，绿色的LED亮灯。(LED不亮灯时，请更换电池)
---
G
光学传感器
检测出治具元件的传感器。
---
H
治具识别部 校准时安装治具元件并进行识别。
---
I
治具存放部 校准作业前安装治具元件和照明亮度治具。
---
