EJM8DC-MB-10E-0 2 NPM-DX 10-10 -3 8 ●治具站 治具站 2 工程师手册 10-10 9 把治具站放置传送带 ( 请参考上 表 ) OPERATOR SIDE A 基台 B 基台 传送带 长型规格 左 → 右输送 右 → 左输送 传送带 短型规格 左 → 右输送 右 → 左输送 OPERATOR SIDE OPERATOR SIDE OPERATOR SIDE OPERATOR SIDE OPERATOR…

100%1 / 642
EJM8DC-MB-10E-02
NPM-DX
3
+
2
1
10-10-2
伺服开关置于OFF
打开安全盖
7
6
5
4
1
2 3
4
+

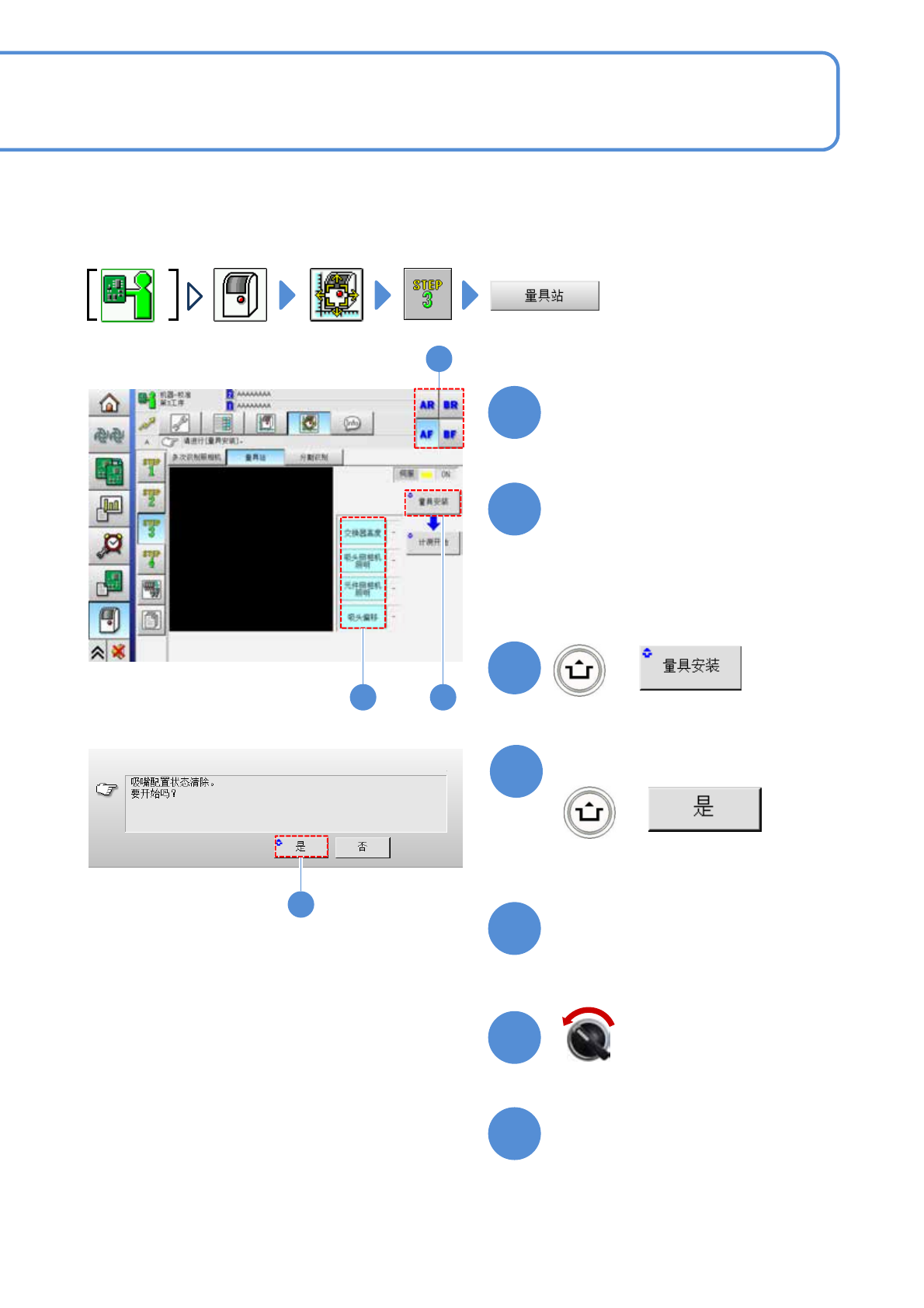

对轻量16吸嘴贴装头V2的治具站操作方法进行说明。轻量8､4吸嘴贴装头的操作方法相同。
●请确认吸嘴交换器内是否用吸嘴。请卸下所有基板支撑销。
选择工作台
●选择进行校准作业的工作台。
选择测量项目
(所选择的项目以蓝色显示，其他项目以
灰色显示)
■贴装头时
选择全部的测量项目。
准备安装治具站
(将执行宽度调整)
(贴装头移动到退避位置)
确认提示
EJM8DC-MB-10E-02
NPM-DX
10-10-3
8
●治具站
治具站 2
工程师手册
10-10
9

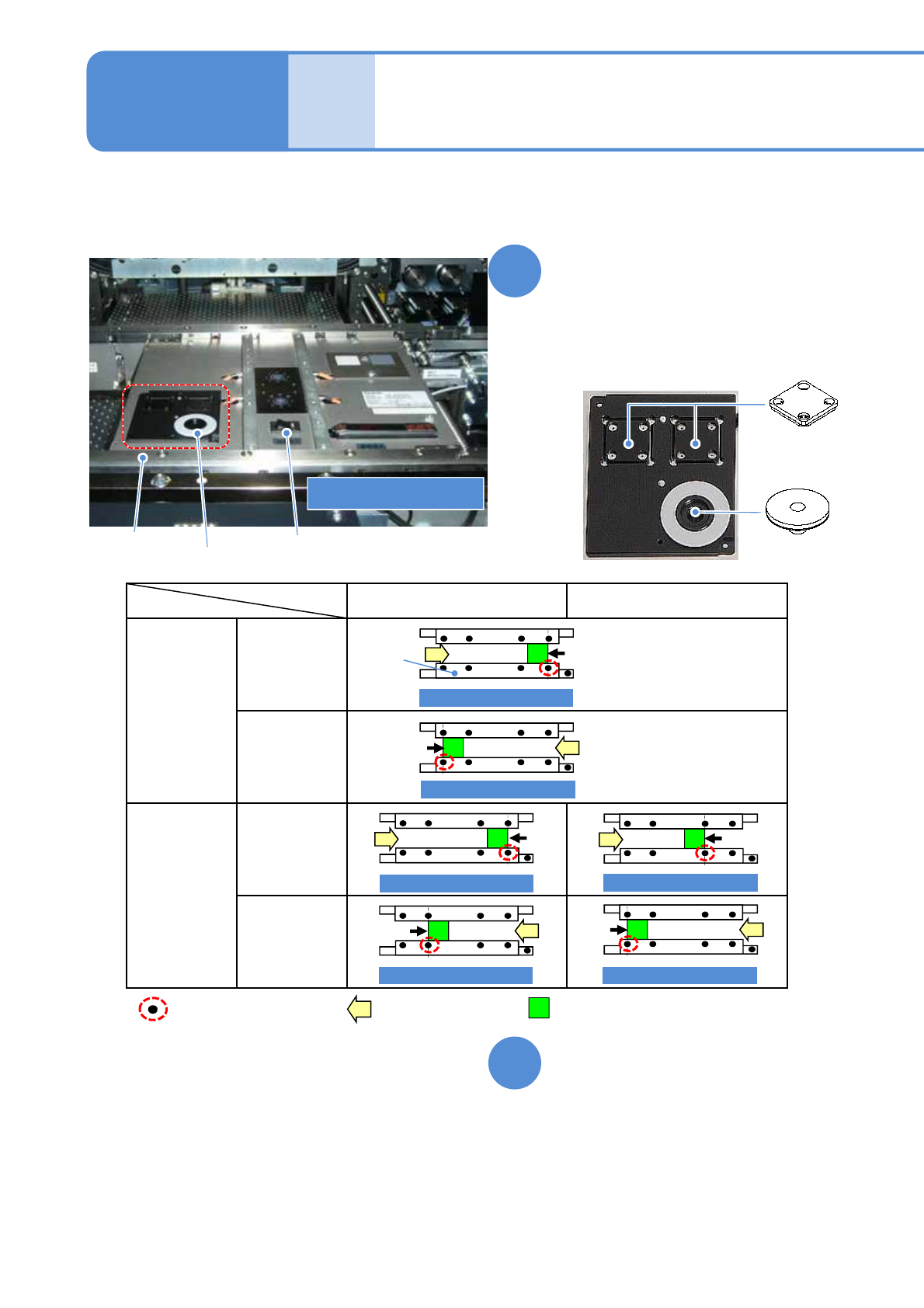

把治具站放置传送带 (请参考上
表)
OPERATOR SIDE
A基台 B基台
传送带
长型规格
左→右输送
右→左输送
传送带
短型规格
左→右输送
右→左输送
OPERATOR SIDE
OPERATOR SIDE
OPERATOR SIDE
OPERATOR SIDE OPERATOR SIDE
OPERATOR SIDE
基准轨道
在治具站设置治具元件、照明亮
度治具
●治具元件和照明亮度治具单体时没有
方向性。
●治具元件、照明亮度治具存放部
照明亮度治具
治具元件
电源开关
治具存放部
基准轨道
: 基板的输送方向
: 治具站
: 基准标记传送带侧
对准的位置标记 (2孔)
●使治具站成为左上照片所示的方向，
是前侧、后侧头的任一个时都是在轨道1
上设置。
●设置时要将治具推靠在基准轨道上，使
治具的端面对准传送带的标记。
●治具的设置位置根据基板流向和传送带
规格的不同而不同。
(请参考上表)
EJM8DC-MB-10E-02
NPM-DX
11
12

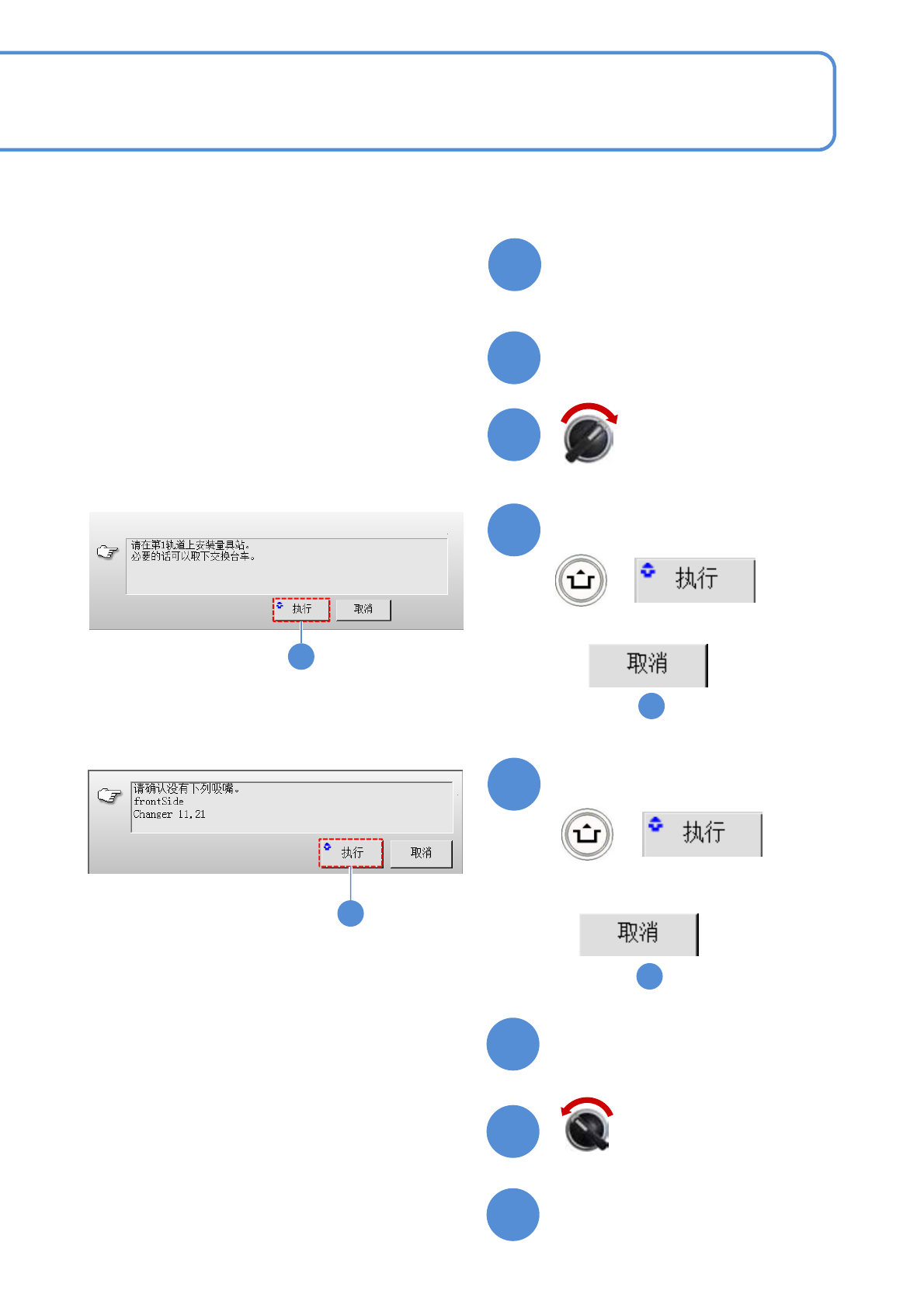

伺服开关置于ON
关闭安全盖
+
确认提示
■取消时
(仍然是 的画面)
2
13
10-10-4
16
17
伺服开关置于OFF
打开安全盖
15
准备安装吸嘴
+
确认提示
■取消时
(仍然是 的画面)
2
14
(贴装头移动到作业位置)
10
●确认LED指示定是否亮灯。
把治具站的电源开关设定为ON
13
14
