EJM8DC-MB-10E-0 2 NPM-DX 贴装头的种类与作业内容及元件 10-14-1 -4 贴装头 芯片 微小 通用 1005 治具芯片 0402R 1) 03015R ) 0201C ) JIG_BGA 轻量 16 吸嘴 贴装头 V2 230CS: 16 个 203ZS ／ 256CS: 16 个 276CS: 16 个 1) 766CS: 16 个 1) --- 轻量 8 吸嘴贴 装头 230CS:…

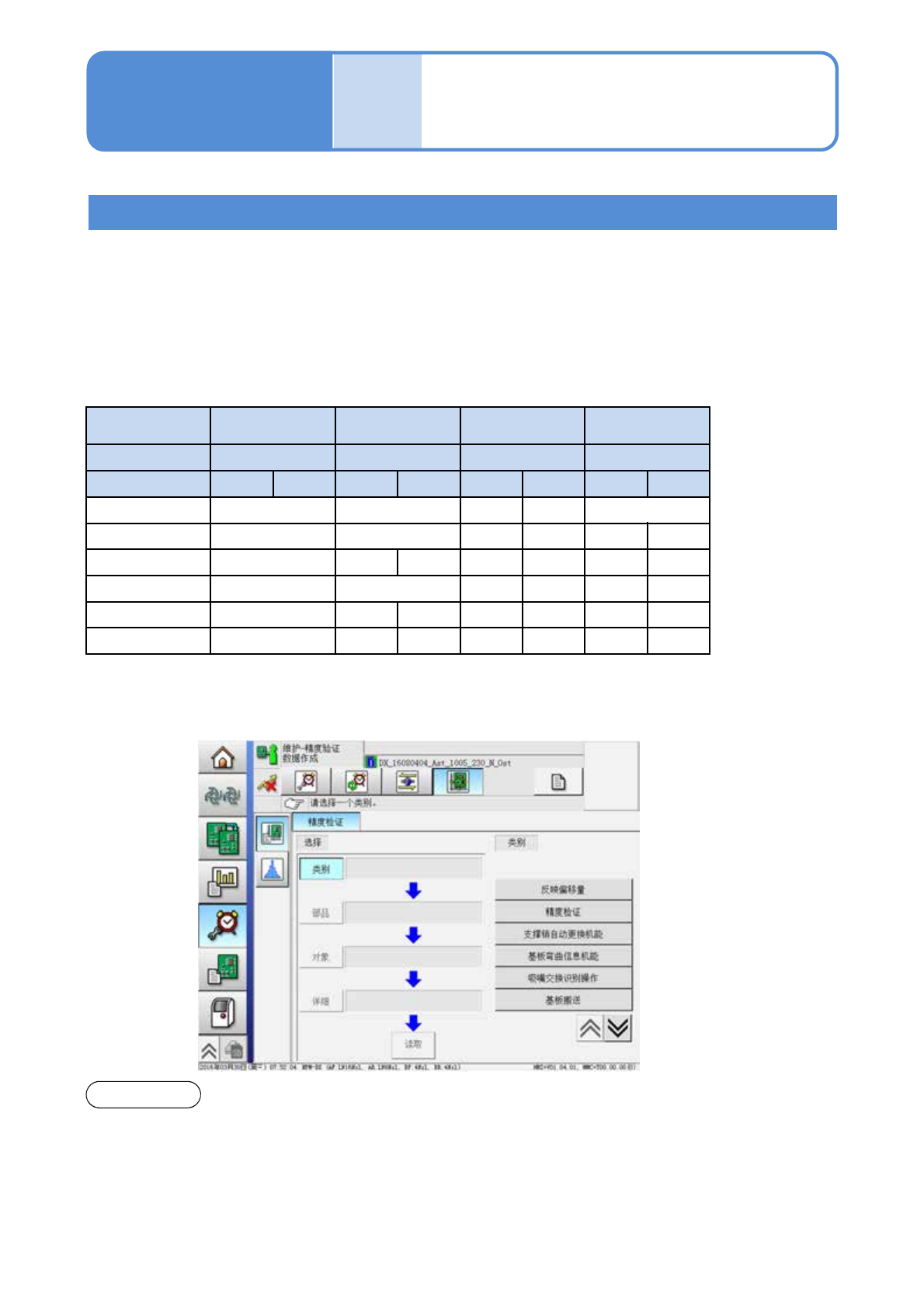

EJM8DC-MB-10E-02
NPM-DX
精度验证
工程师手册
10-14-1
概略工序
■作业工序
(→『操作手册』P.3-1-4)
10-14-1-3
3. 贴装结果的确认 ・选择MCDATA (生产程序)
・贴装
・确认贴装结果
2)
2. 贴装的确认和反映
1)
・选择MCDATA (生产程序)
(偏移值登录) ・贴装
・确认和反映贴装结果
2)
概要 2
(贴装头)
在这里，对设备的贴装精度的测量以及使用这个测量结果登录每个角度偏移量的方法进行说明。
精度验证以及每个角度偏移量的登录，使
用专用的MCDATA (生产程序)。
当反映了每个角度的偏移量时，将改写设
备内的机器参数。
●为了安全，建议在实施前保存现有数
据。
1) (→ P.10-14-1
-2‘■验证的顺序’)
2) 请对轨道1/轨道2都进行确认。
1. 生产准备
・贴装准备、确认吸着位置、吸嘴
偏移量
EJM8DC-MB-10E-02
NPM-DX
贴装头的种类与作业内容及元件
10-14-1-4
贴装头
芯片 微小 通用
1005治具芯片
0402R
1)
03015R
)
0201C
)
JIG_BGA
轻量16吸嘴
贴装头V2
230CS: 16个
203ZS／256CS:
16个
276CS: 16个
1)
766CS: 16个
1)
---
轻量8吸嘴贴
装头
230CS: 8个
203Z／256C: 8个
--- ---
184
*3)
:
2个或者
8个
*4)
4吸嘴贴装头
--- --- --- ---
1005
*5)
:
2个或者
4个
*4)
■元件精度
●芯片元件的贴装确认，要使用本公司指定的治具元件 (1005JIG芯片)。
●该治具元件是使用与实际元件相同的陶瓷材料，并对其加以特殊镀金加工制成。
●形状稳定是其优点，是正确获取每个角度偏移量所需的项目。
治具元件 型号 ERJJ02AAAAAV
元件形状 1.0 ×0.5 mm
厚度 0.14 mm
●用治具元件进行的精度确认是必须进行的作业。
■通用精度
● 使用专用的JIG_BGA 。
● 将正确形成BGA形状图形的金属板固定在树脂箱上。
● 对各箱分别进行贴装，并计测精度。
●的贴装头样式不同实施作业而有不同。
●每个角度的偏移量将反映进芯片、微小、通用的3处。
芯片: 1005JIG芯片(反映进轻量16 V2/轻量8吸嘴的贴装精度)
微小: 0402元件专用偏移量 (反映进轻量16 V2/轻量8吸嘴贴装头的贴装精度)
1)
(03015、0201元件共用)
通用: JIG_BGA (反映进4/轻量8吸嘴贴装头应对元件 (□12mm以上))
■在进行各贴装头作业时所使用的吸嘴、元件、贴装头的组合
JIG_BGA
(型号: N610087876AA)
1) 进行0402元件的贴装时，建议通过0402R登录每个角度的偏移量，并实施贴装精度的验证。
进行0402元件的贴装时，优先使用0402专用的每个角度偏移量。(03015、0201共用)
2) 03015贴装 (选购件)、0201贴装 (选购件) 只应对轻量16吸嘴贴装头V2。
建议03015元件的贴装精度验证使用03015R (吸嘴 276CS) 来实施，0201元件的贴装精度验证使用
0201C (吸嘴766CS )来实施。
03015元件、0201元件的每个角度的偏移量是通过0402R (吸嘴: 203ZS／256CS) 来获取，贴装精度则通过
03015R (吸嘴: 276CS)、0201 (766CS) 进行确认。
*
3) 184吸嘴附属有2个用于校准的治具 (选购件) 。
*
4) 能选择所使用的吸嘴个数。精度确认的作业如果使用较少的吸嘴个数，则作业中途需要实施吸嘴换装的作业，
所以，较多的吸嘴个数能缩短作业时间。
*
5) 1005吸嘴没有附属的用于校准的治具 (选购件)，请由客户准备。
EJM8DC-MB-10E-02
NPM-DX
精度验证
MCDATA (生产程序)
10-14-1-5
工程师手册
10-14-1
偏移值 芯片 微小 通用
应对0201C贴装
(选购件)
*1)
使用元件
1005治具芯片
0402R JIG_BGA 0201C
贴装头式样
前侧 后侧 前侧 后侧 前侧 后侧 前侧 后侧
16-16 --- ---
16-8 --- 8 16 ---
16-4 16 --- --- 4 16 ---
8-8 8 8 --- ---
8-4 8 --- 8 4 --- ---
4-4 --- --- 4 4 --- ---
*1) 0201元件的各角度偏移量的登录是使用微小(0402R) 的MCDATA。
主要的贴装头以及供给部的构成 (代表性的例子)
: 用各基台的前后头贴装
贴装头指定: 只用指定贴装头进行贴装
注意
概要 3
(贴装头)
用于反映偏移量的和用于精度验证的生产程序能通过精度验证数据生成画面自动生成。
如果将读入到设备的用于反映偏移量的和用于精度验证的生产程序保存到SD卡中，再从SD卡
读入的话，不能作为用于反映偏移量的和用于精度验证的生产程序来发挥功能。
所以，生产程序一定请从精度验证数据生成画面进行生成。
当因为更换贴装头等原因，而需要以精度验证数据生成画面中没有记载的构成来验证精度时，
请与本公司联络。
●贴装头有3种。(轻量16V2吸嘴贴装头，轻量8吸嘴贴装头， 4吸嘴贴装头)
●供给部有前侧的2处和后侧的2处，全都是编带/杆式供料器规格的。
●除了通用的以外，当前后的头能适用所使用的元件时，为了提高作业效率，将使用前侧和后侧两侧的头来实
施精度验证作业。
●设定方法 “A基台” 和 “B基台” 都相同。
