NPM-DX EJM8DC-MB-11E-0 1 11 - 3 -3 设置 2 工程师手册 11 - 3 ● 必须保管拆卸下来的固定支架。 ● 支架 :6 个 ● 2 吸嘴头配备了专用挡块 ( 橡胶材质 ) ，取下之后请 妥善保管。 ● A 基台、 B 基台分别 都使用了固定托架 。 拆卸供给部的固定用支架 X 轴固定托架 Y 轴固定托架 3
NPM-DX
EJM8DC-MB-11E-01
11-3-2
3
顺序

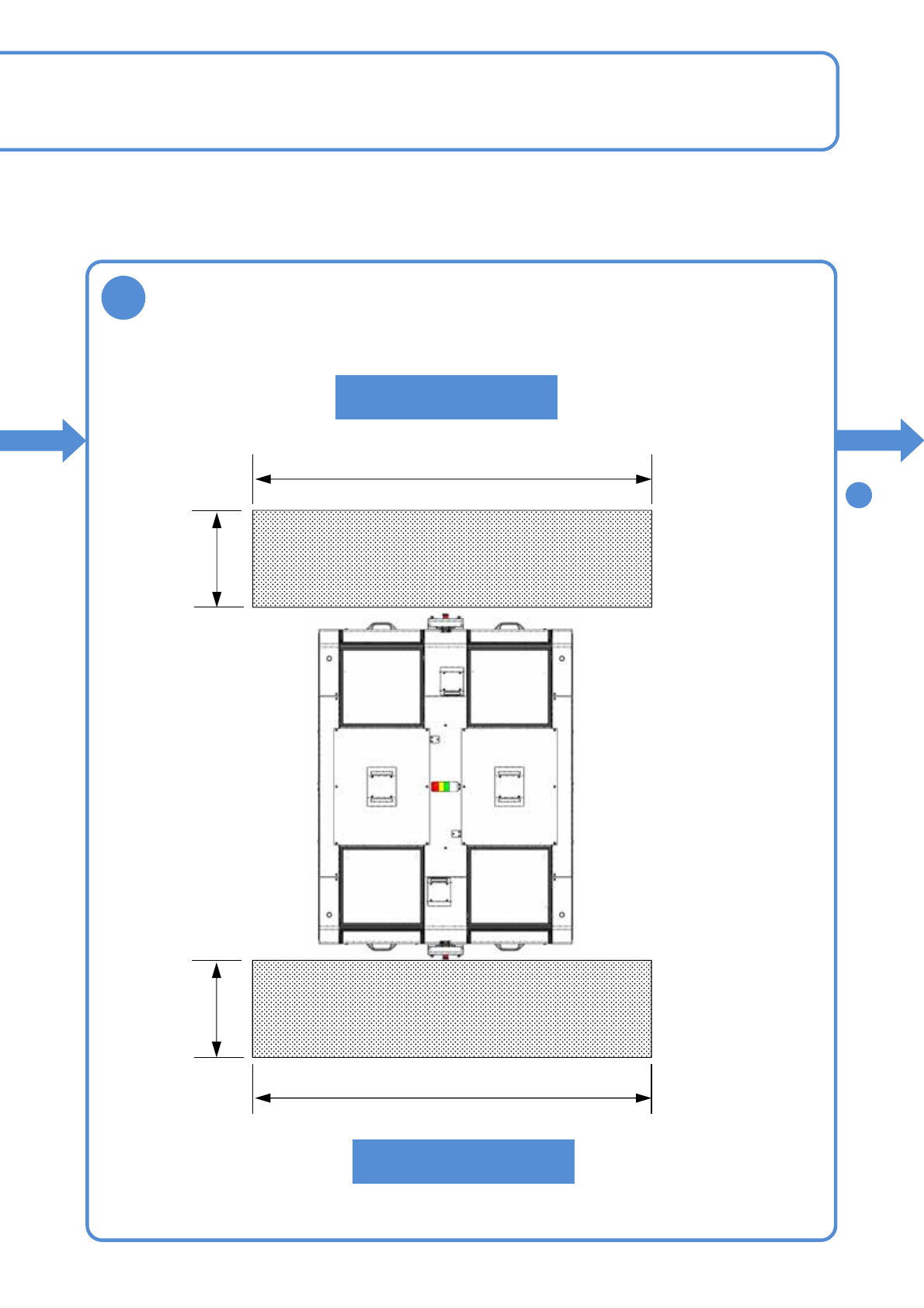

确认工作区域
2
FRONT SIDE
REAR SIDE
2,900 mm
868 mm
2,900 mm
863 mm
工作区域
工作区域
NPM-DX
EJM8DC-MB-11E-01
11-3-3
设置 2
工程师手册
11-3
●必须保管拆卸下来的固定支架。
●支架:6个
●2吸嘴头配备了专用挡块(橡胶材质)，取下之后请
妥善保管。
●A基台、B基台分别都使用了固定托架。

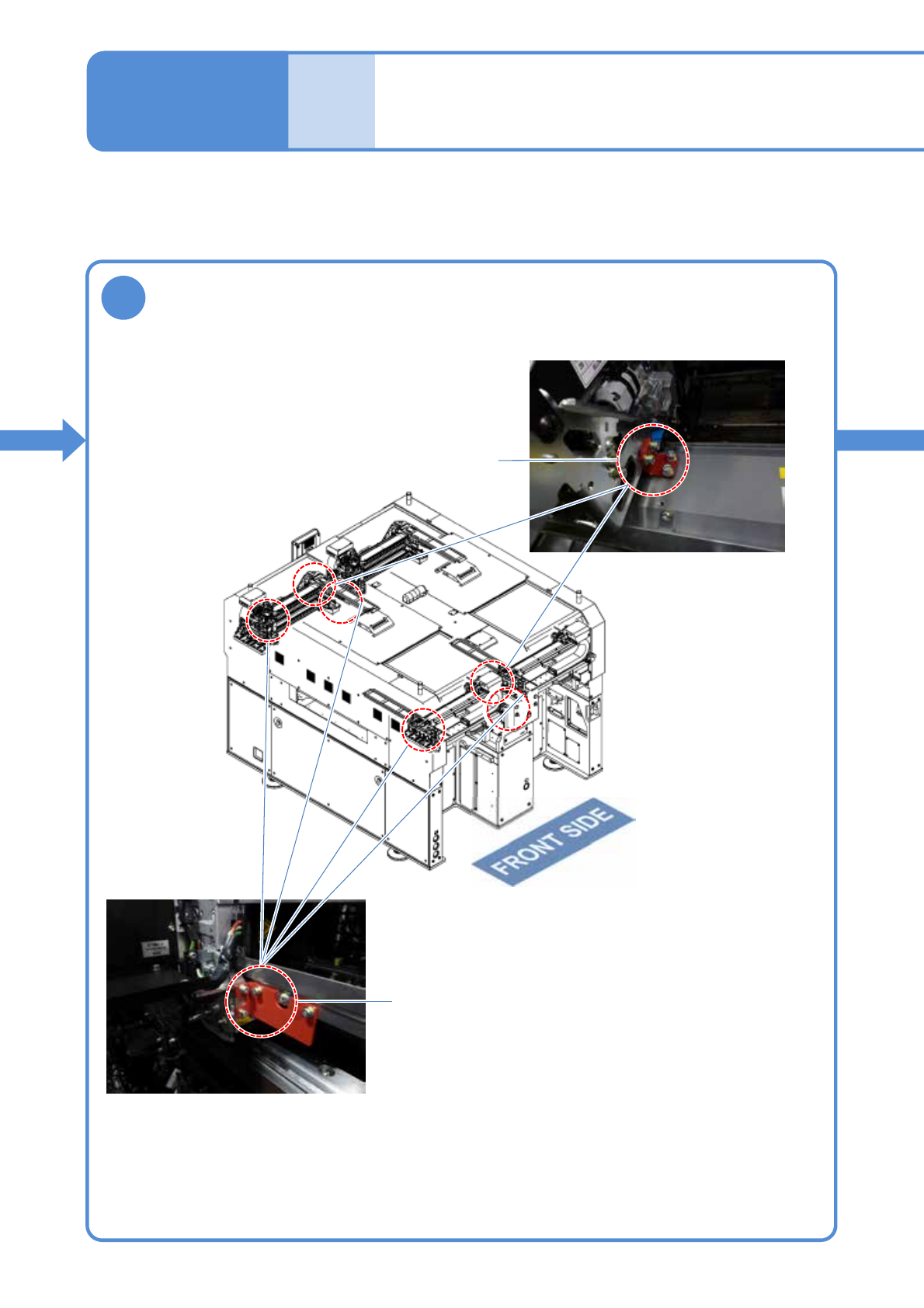

拆卸供给部的固定用支架
X轴固定托架
Y轴固定托架
3
NPM-DX
EJM8DC-MB-11E-01
11-3-4

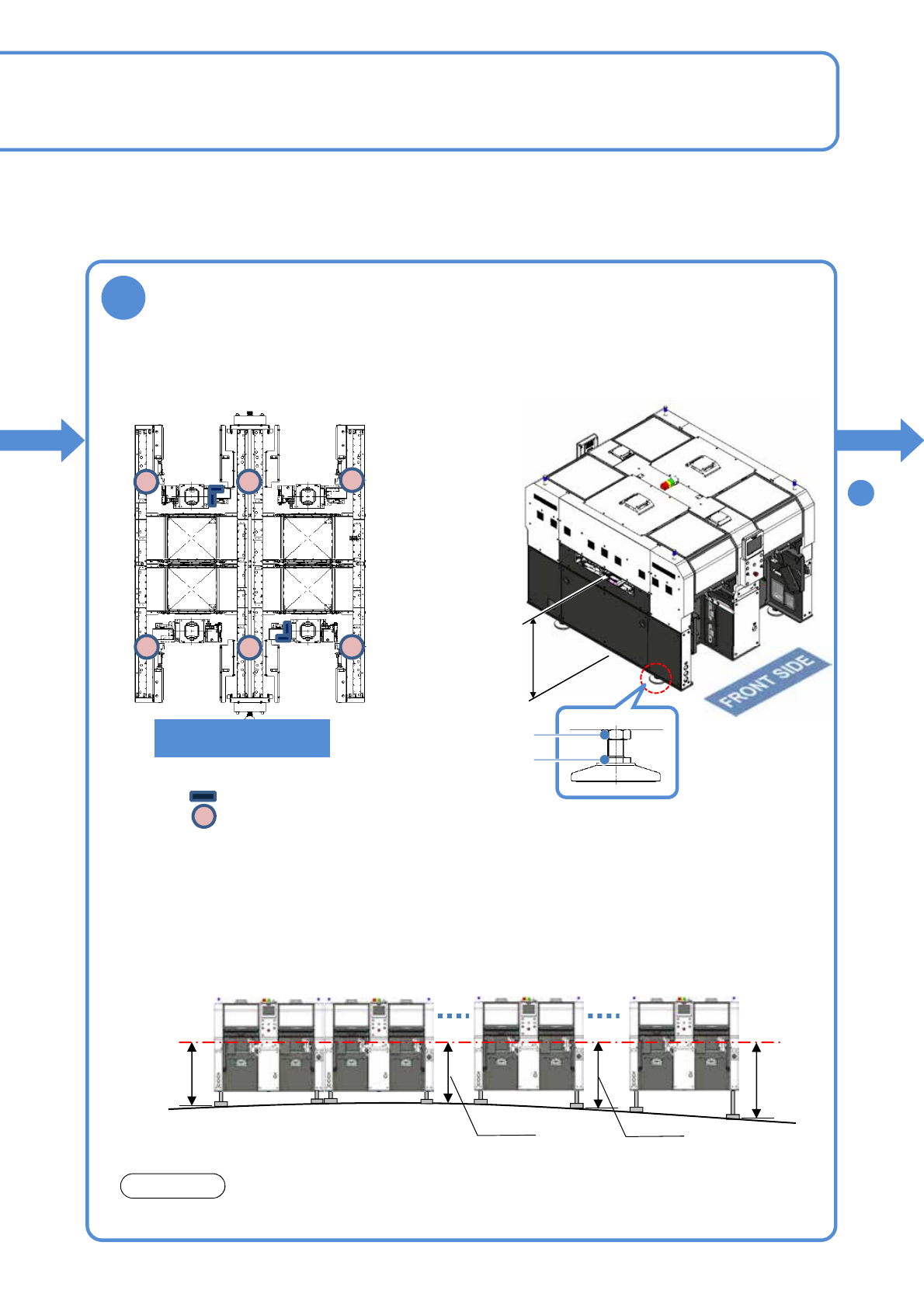

■有关基板搬送高度
水平测量器的设置位置
调整螺栓的位置
5
顺序
4
NG
900 mm
#1
#2
885 mm
NG
OK
#10
OK
920 mm
#18
940 mm
FRONT SIDE
保持水平
①按下图位置设置水平测量器。
●水平测量器:2个
③用螺母固定。②通过调整螺栓进行水平调整。
●调节到1个单位 (0.02 mm/m) 以下。
●调整螺栓: 6个
基板搬送高度
900～920 mm
螺母
调整螺栓
●NPM-DX 的标准基板搬送高度是900～920 mm。
●根据客户工厂的地面状态，生产线的基板搬送高度如下图可能会有变化，下图#3和#18 ，交换
台车会有不能正常连接的可能性。
●一条生产线中所有的NPM-DX 的基板搬送高度如果不是 900～920 mm的情况，请事先联络销
售担当或者服务部门。
设置后，建议半年进行一次水平确认。
注意
床面
基板
搬送高度
