NPM-DX EJM8DC-MB-11E-0 1 周边装 置的连 接 生产线信号规格 1 1-6-2 -1 生产线信号 1 2 3 4 7 8 11 14 13 12 3 2 1 7 4 11 8 12 13 14 连接器 插头 应变释放 电缆侧 AMP 206044-1 AMP 66103-2 AMP206070-1 设备侧 AMP 206043-1 AMP 66105-2 - 连接器的连接插头排列 工程师手册 1 1-6-2 设备 …
NPM-DX
EJM8DC-MB-11E-01
11-6-1-2
上述生产线构成是一个例子，根据客户的生产线构成以及NPM-DX以外设备的配置，其构成有所不
同。关于详细内容请向本公司咨询。
NPM-DX
1
NPM-DX
7
NPM-DX
8
NPM-DX
15
NPM-
DX
以外
有NPM-DX以外的设备时的生产线构成
■连结台数在15台以下时
延长传送带
1)
延长传送带
1)
延长传送带
1)
延长传送带
1)
1) 传送带 (N-CONL、R) 也可。详细内容请询问。
NPM-DX
EJM8DC-MB-11E-01
周边装
置的连
接
生产线信号规格
11-6-2-1
生产线信号
1
2
3
47
8
11
14
13
12
3
2
1
74
11
8
12
13
14
连接器 插头 应变释放
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
设备侧
AMP 206043-1 AMP 66105-2 -
连接器的连接插头排列
工程师手册
11-6-2
设备1
Control
Box
设备2
Control
Box
设备3
Control
Box
-XL
-XR
-XL
-XR
■基板输送方向 (左 ← 右)
设备3
Control
Box
设备2
Control
Box
设备1
Control
Box
-XL
-XR
-XL
-XR

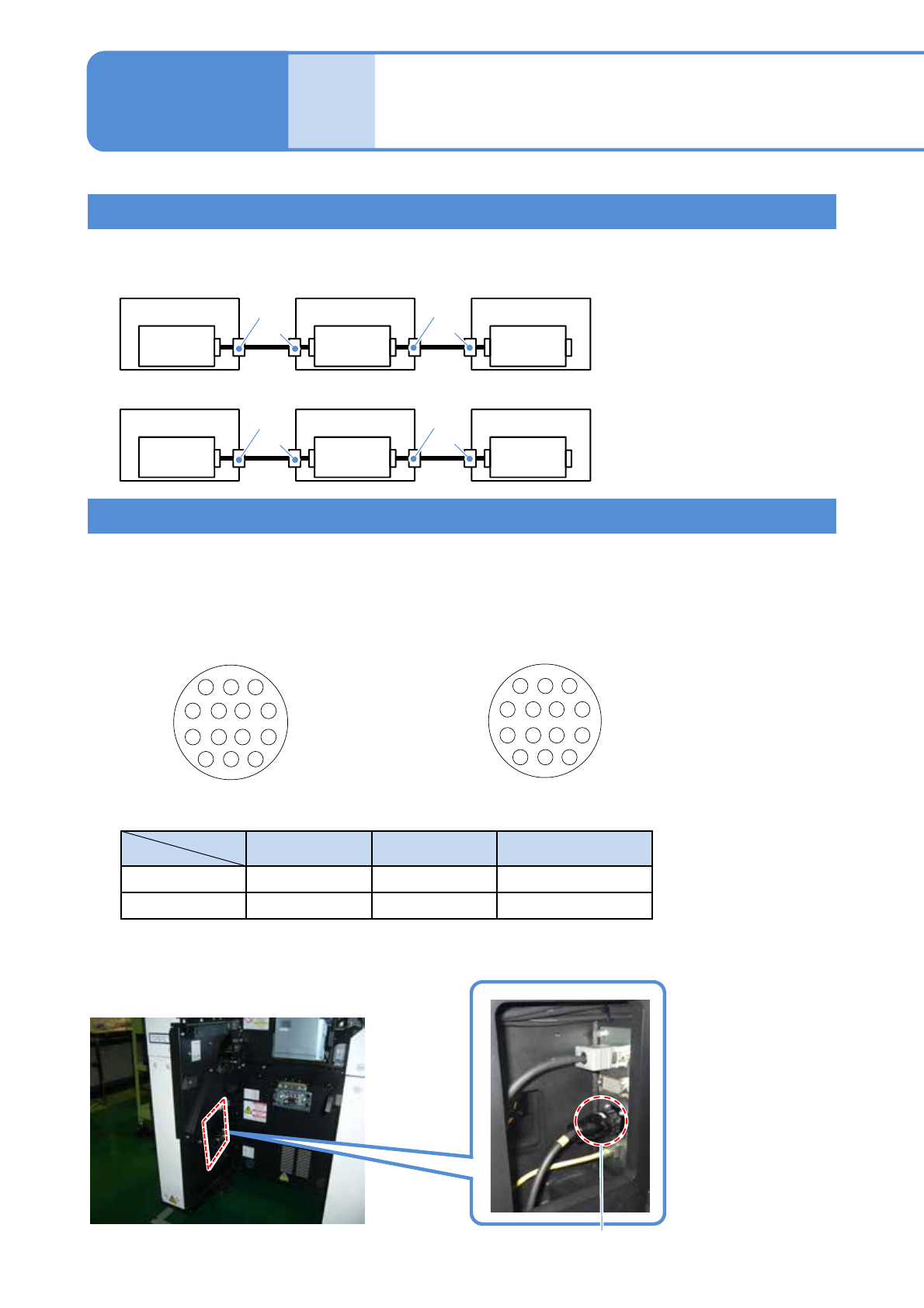

SMEMA连接器
在前后工序之间的交接基板及信号在各设备之间用一根电缆连接。
■基板输送方向 (左 → 右)
-XR
与下个工序设备连接的连接器
-XL
与前工序设备连接的连接器
SMEMA的连接器为AMP简易连接型。
■下图是从连接器连接口所看到的连接插头排列
电缆侧连接插头排列 (阳插头)
设备侧连接插头排列 (阴插头)
■电缆侧和设备侧的零部件编号
■SMEMA连接器位置 (后侧左右)
NPM-DX
EJM8DC-MB-11E-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
CONN.1
（－ＸＰ）
CONN.2
（－ＸS）
BOARD BOARD
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
L1 MACHINE
READY
L1 BOARD
AVAILABLE
L2 MACHINE
READY
L2 BOARD
AVAILABLE
MACHINE B
MACHINE A
11-6-2-2

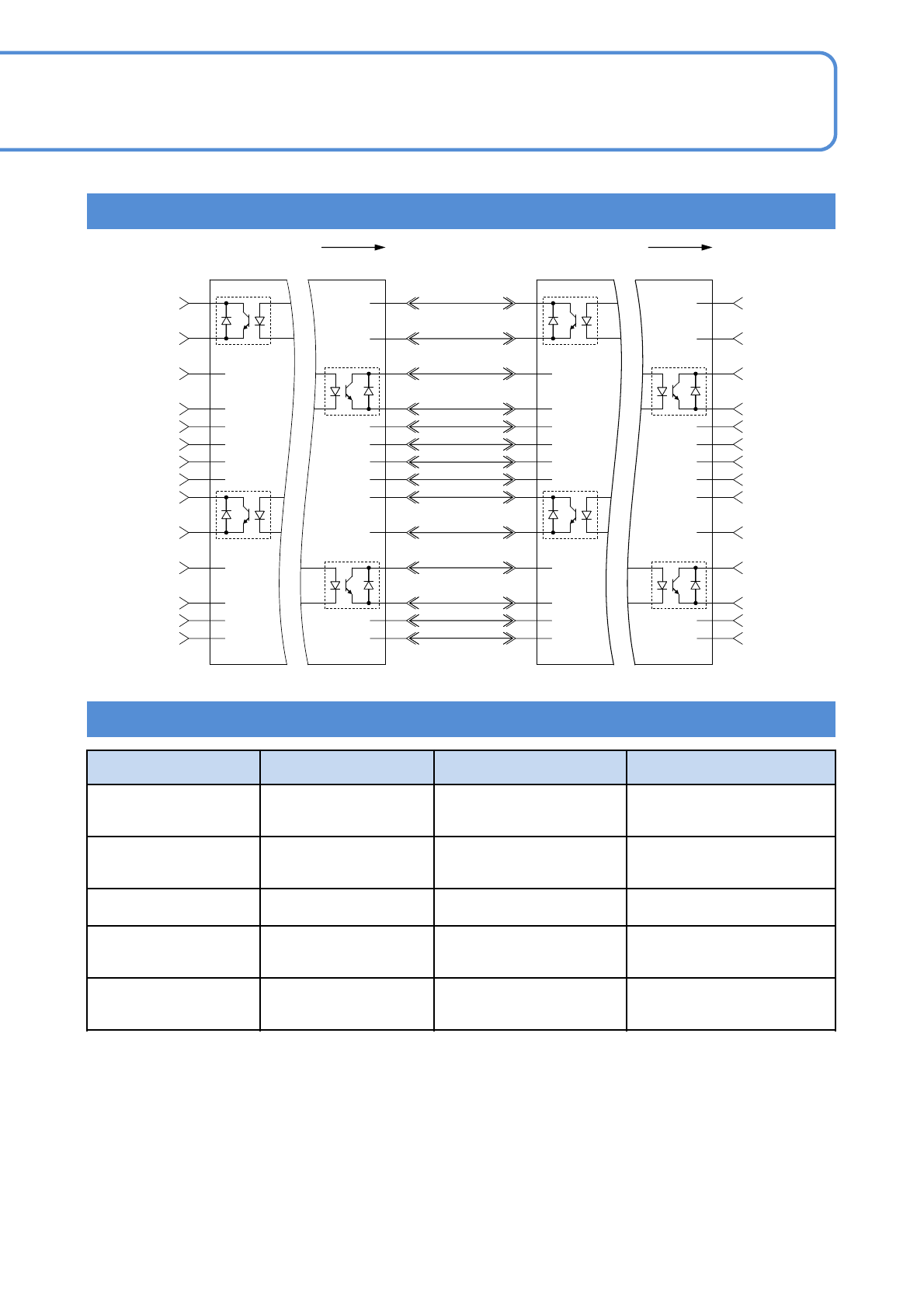

电气接口配线图 (SMEMA接口)
连接器/电缆 功能 条件 说明
Pair 1-2
1)
设备准备 关闭
2) 3)
接收下一个基板的设备
(轨道1 (1))
Pair 3-4
1)
基板有效 关闭
2) 3)
有送出基板的设备
(轨道1 (1))
Pair 5-6 / 7-8 / 13-14
4)
装置间状态的输出入
限于邻接连接装置时发挥
功能
装置间状态的输出入
Pair 9-10
设备准备 关闭
2) 3)
接收下一个基板的设备
(轨道2 (4))
Pair 11-12
基板有効 关闭
2) 3)
有送出基板的设备
(轨道2 (4))
1)
作为最低必要条件，请切换至10 mA, DC 30 V。(单轨传送带)
2)
10 mA时输出LOW或触点闭合不能超过DC 0.8 V。
3)
使用光绝缘体时请确认适宜的极性。
4)
本信号为NPM-DX装置间的专用信号，不可输入外部的信号。
●按照此基准如果现有装置不可组装时，有可能需要经过修改过的插头排列。
电气接口连接器/电缆功能说明
