EJM8DC-MB-13E-0 3 NPM-DX 13-2-5 -2 B A C + + 选择吸嘴的有无。 或者 ■ 打开挡板时 ■ 关闭挡板时 吸嘴交换器挡板的开闭 作为不一致吸嘴，以黄色表示的吸嘴 位 置，设定为无吸嘴。 ●如果安装了与生产数据不同的吸嘴 时， 就作为不一致的吸嘴用黄色来表示。 ( 在此状态下将不能进行吸嘴的安装和 拆卸 )
EJM8DC-MB-13E-03
NPM-DX
单元调整

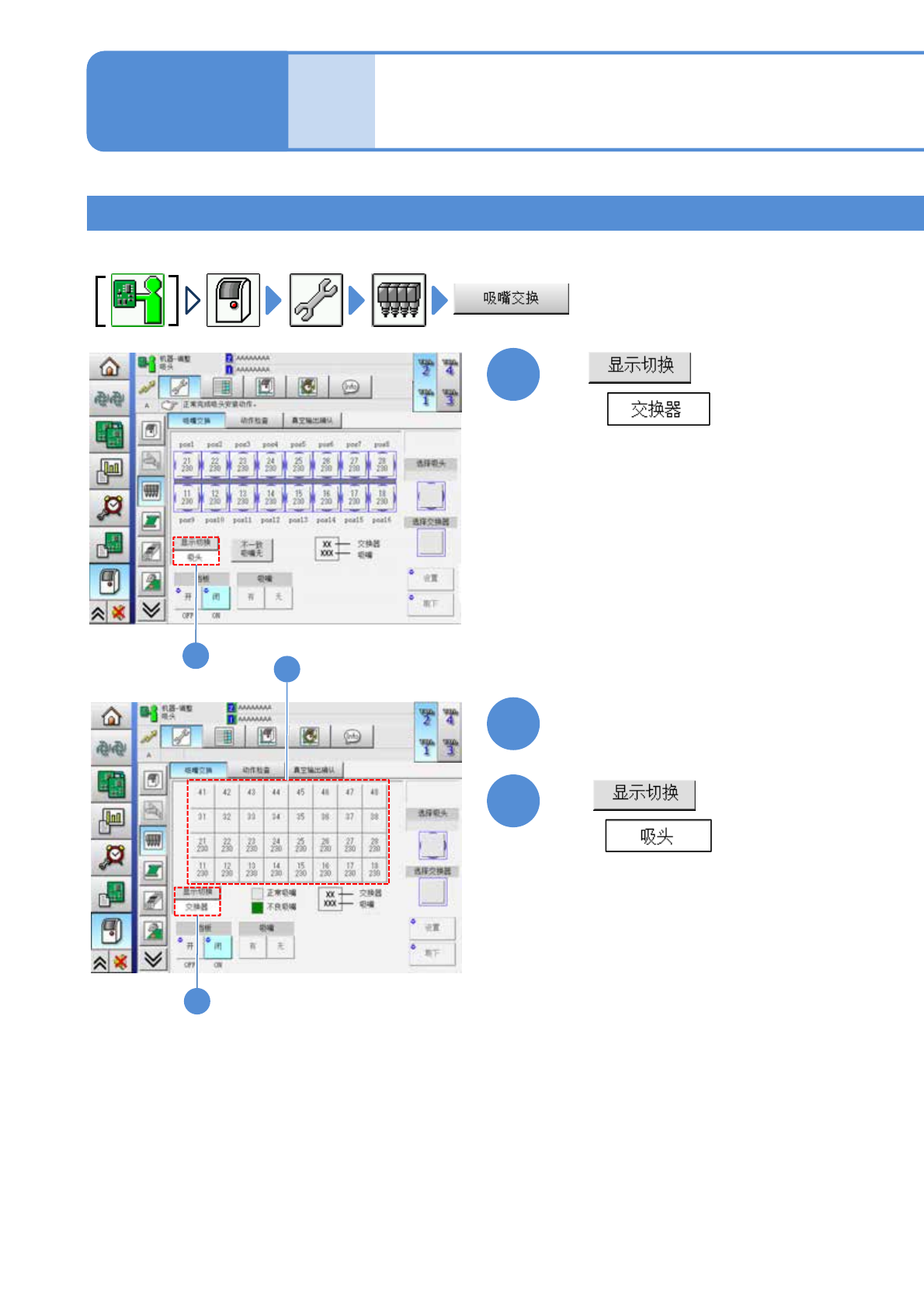

贴装头的吸嘴更换 1
13-2-5-1
选择设置在贴装头上的吸嘴，把其收纳于吸嘴交换器，或者选择收纳在吸嘴交换器内的吸嘴，设置在贴装头，
对这两种方法进行说明。
● 请全都实施。
工程师手册
13-2-5
吸嘴的拆卸
B C A
1
2
3
4
+
5
5B C
1 2
4
3
卸下移载贴装头的吸嘴，收纳于吸嘴交换器。
选择
选择需要卸下的吸嘴
在
选择
在
选择收纳吸嘴的位置
(按钮变成蓝色)
(按钮变成蓝色)
EJM8DC-MB-13E-03
NPM-DX
13-2-5-2
B
A
C
+
+
选择吸嘴的有无。
或者
■打开挡板时
■关闭挡板时
吸嘴交换器挡板的开闭
作为不一致吸嘴，以黄色表示的吸嘴位
置，设定为无吸嘴。
●如果安装了与生产数据不同的吸嘴时，
就作为不一致的吸嘴用黄色来表示。
(在此状态下将不能进行吸嘴的安装和
拆卸)
EJM8DC-MB-13E-03
NPM-DX
单元调整
贴装头的吸嘴更换 2
13-2-5-3
工程师手册
13-2-5
吸嘴的安装
1
2
3
1
2
3
选择
把吸嘴交换器内的吸嘴安装在贴装头。
在
在
选择
选择需要安装的吸嘴
(按钮变成蓝色)
