EJM8DC-MB-02C-0 1 第 1 阶层 第 2 阶层 第 3 阶层 第 4 阶层 NPM-DX 2-2-2 -7 工程师模式 4 各部位 名称 菜单构成 4 2-2-2 全体 更换吸嘴。 贴装头 通过贴装头动作确认设备是否正常。 确认真空泵的状态，使各泵单独动作 。 传送带 任意调整传送带宽度。 进行基板传送动作。 供料器 确认设置在设备上的供料器动作。 显示设置在设备上的供料器信息。 调整 机器菜单 ★ 切换调整轨道 。 X…
EJM8DC-MB-02C-01
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-6
程序库
显示可以搭载的供料器程序库的数据。
显示可以使用的吸嘴程序库的数据。
贴装吸嘴
供料器
确认数据
确认生产数据
示教
基板
供料器
确认基板的贴装状态，确认为了修改
贴装偏移的条件。
贴装
图案属性
确认不良标记识别动作，修改不良标
记坐标。
以贴装点单位选择条件贴装时的贴装
对象。
确认基板识别动作，修改基板的识
别坐标。
确认机种判别标记识别动作。
★确认基板弯曲动作，并修改测量点
数据。
元件吸着位置动作，设定吸着偏移量。
确认元件识别动作，修改元件数据。
不良标记
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
EJM8DC-MB-02C-01
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-7

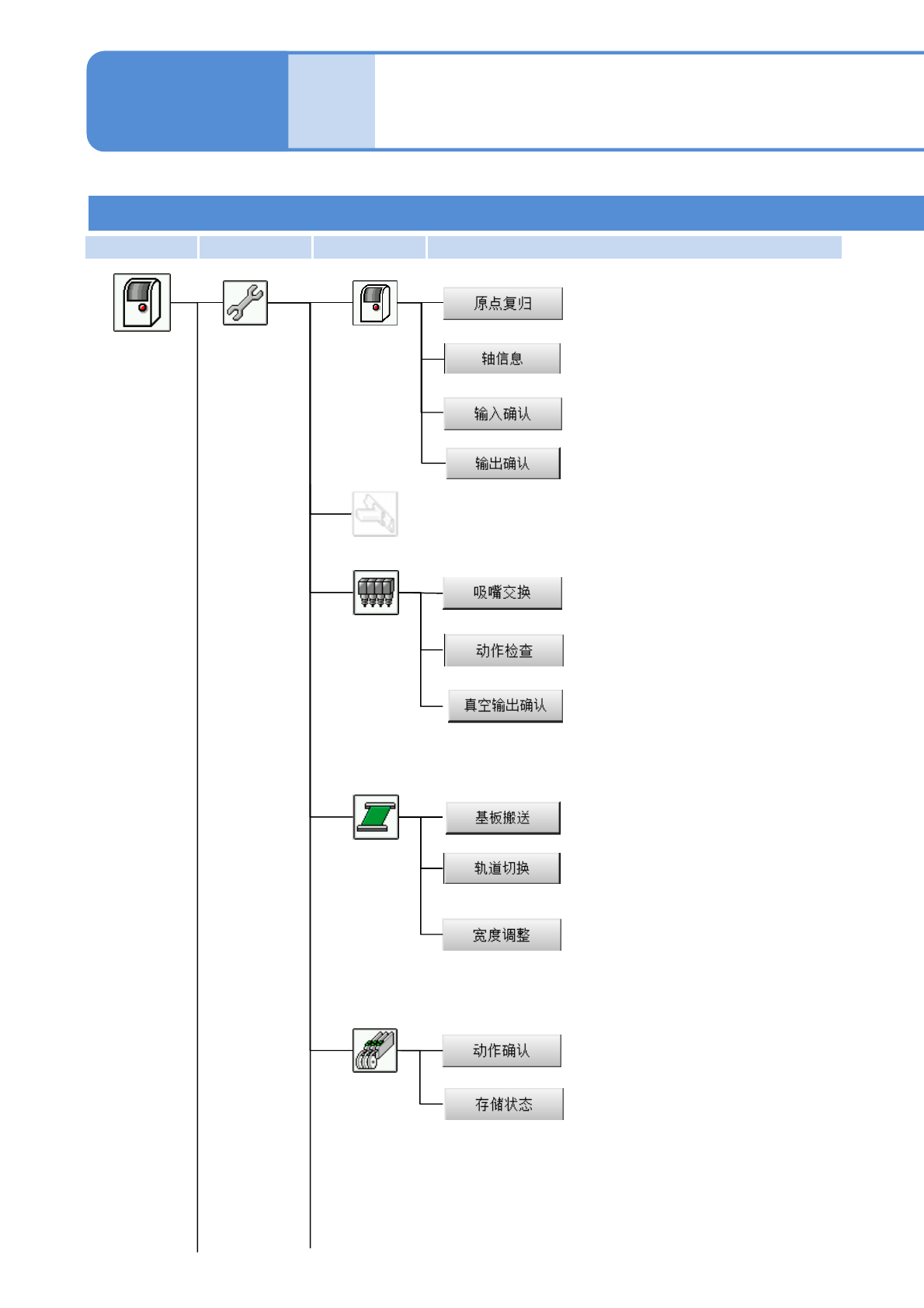

工程师模式 4
各部位
名称
菜单构成 4
2-2-2
全体
更换吸嘴。
贴装头
通过贴装头动作确认设备是否正常。
确认真空泵的状态，使各泵单独动作。
传送带
任意调整传送带宽度。
进行基板传送动作。
供料器
确认设置在设备上的供料器动作。
显示设置在设备上的供料器信息。
调整
机器菜单
★切换调整轨道。
XY单元
输入的地址以BIT(比特)单位显示。
输出的地址以BIT(比特)单位显示。
进行全轴的原点复位。
确认控制机器全轴的现在位置和状态。
★带有标记的图标或按钮，是在搭载了该选购件时才显示。
EJM8DC-MB-02C-01
第1阶层 第2阶层 第3阶层 第4阶层
NPM-DX
2-2-2-8
多功能识别照
相机
显示多功能识别照相机的状态和各种
信息。
确认所有的识别处理动作。
显示贴装头照相机的状态和各种信息。
显示LED照明的状态和各种信息。
显示贴装头照相机的截图状态和各种
信息。
贴装头照相机
设定和LNB的通信。
全体
设定系统动作的整体的条件。
设定指示灯和警报。
设定生产时和停止时的指示灯和警报。
设定监视器。
设定
设定XY单元的不良轴和经时变化补正。
XY单元
设定参数。
照相机状态
