EJM8DC-MB-02C-0 1 NPM-DX 1 2 2-4 -2 安装方法 3 1 2 按 3 秒以上 ( 警报器响的同时，被固定在 主体设备中，信号灯从闪烁 变成亮灯。 ) 安装交换台车 ( 从亮灯变成闪烁，可以把交 换台车固定在主体设备中 ) ※设置时，请注意不要夹住 供料器用电源电缆。 提起管子 推回手柄 推回手柄 ※推回手柄时，请注意不要夹住供料 器用电源电缆。 ● 1 个
EJM8DC-MB-02C-01
NPM-DX
1

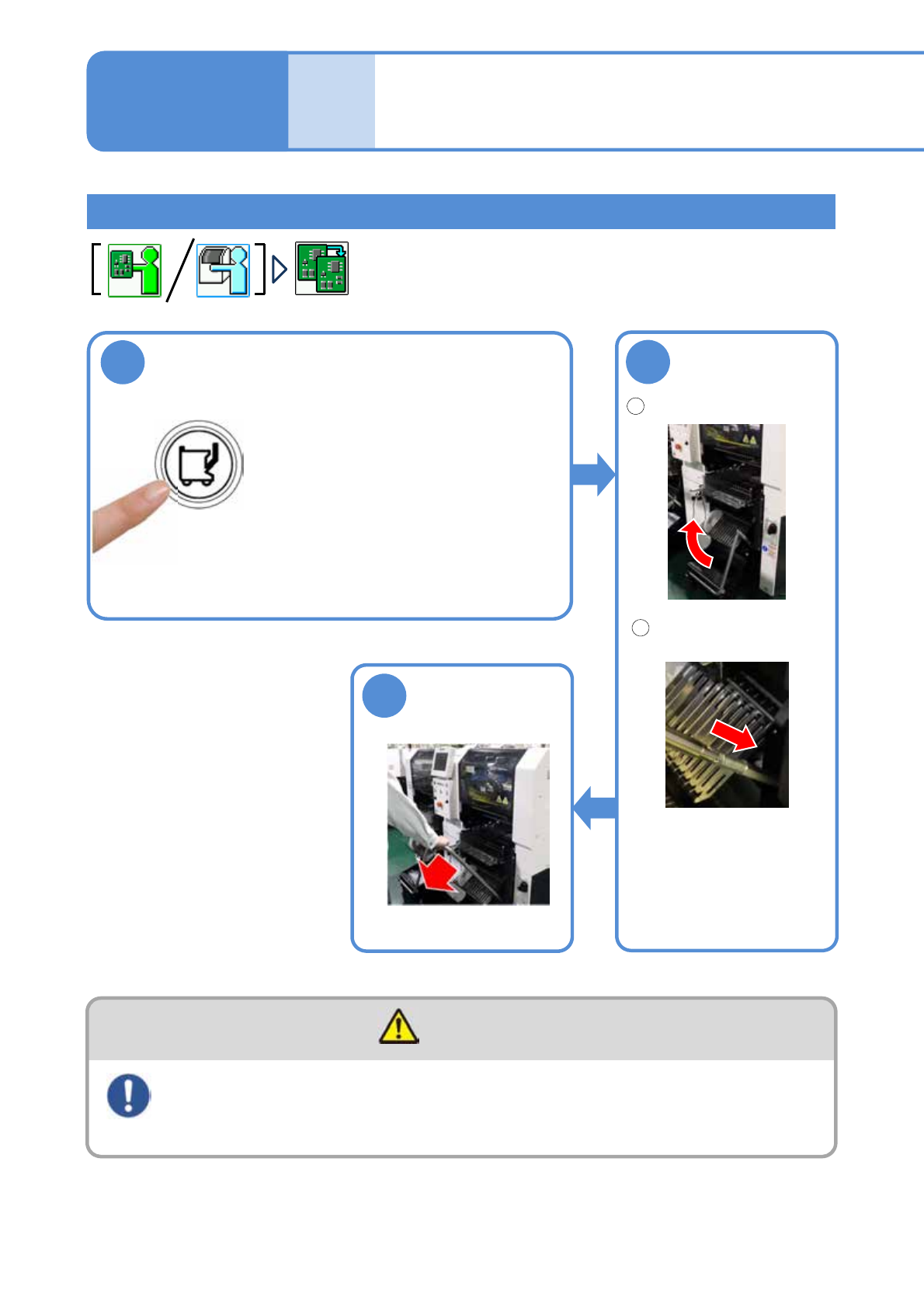

2-4-1
2
拆卸方法
3
1
2
2-4
警告
移动交换台车时，注意周围情况，保持充分的距离进行移动
(交换台车如果撞击他人，可能受伤)
交换台车的使用方法
按3 秒以上
(警报器响的同时，从主体设备可以
拆卸，信号灯从亮灯变成闪烁。)
※由于交换台车向外移动大约100 mm
左右，请注意。
固定手柄
拉出交换台车
提起手柄
压下管子直到不能推入
※提起手柄时，请注意不要夹
住供料器用电源电缆。
●左右2侧
EJM8DC-MB-02C-01
NPM-DX
1
2

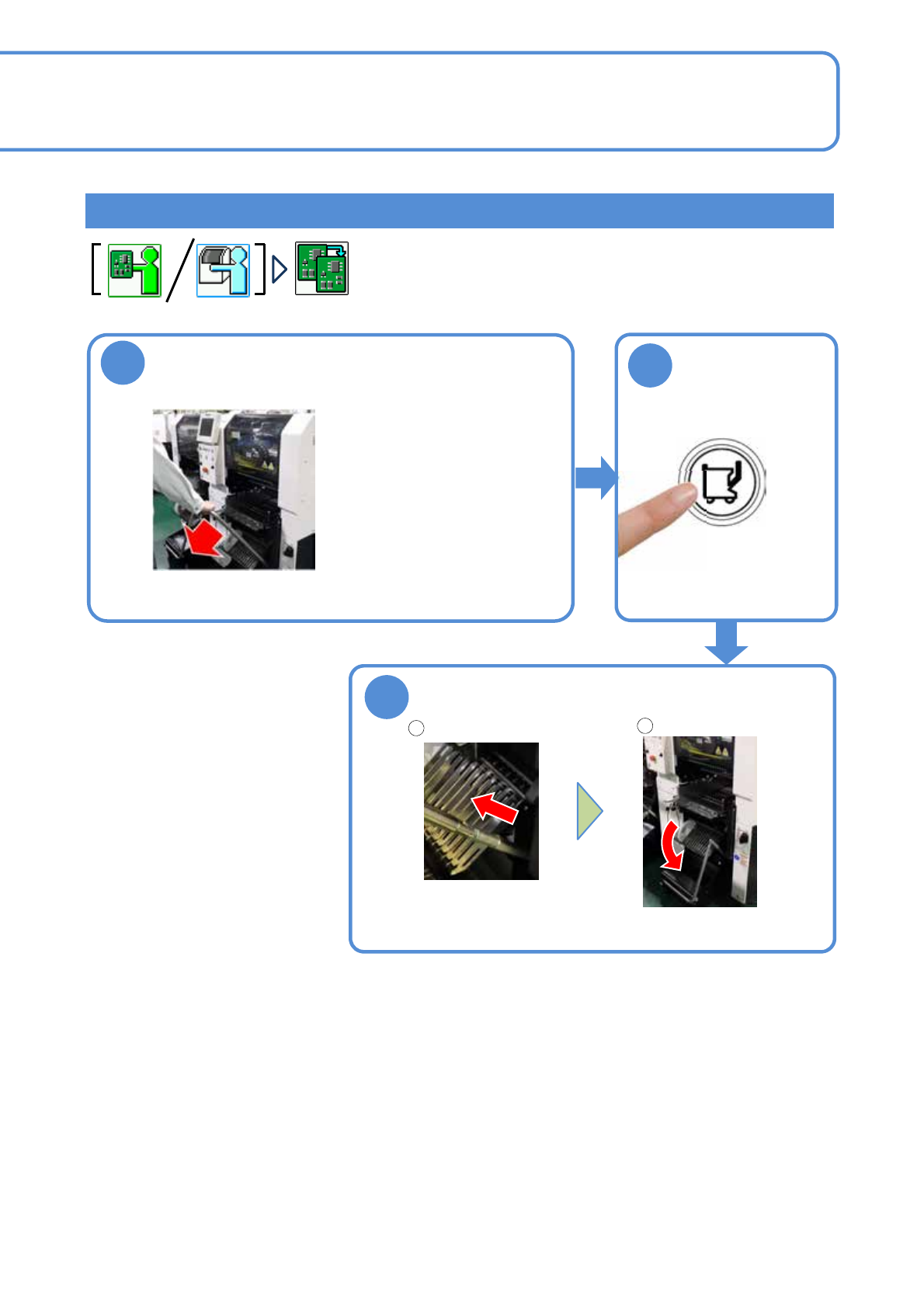

2-4-2
安装方法
3
1
2
按3 秒以上
(警报器响的同时，被固定在
主体设备中，信号灯从闪烁
变成亮灯。)
安装交换台车
(从亮灯变成闪烁，可以把交
换台车固定在主体设备中)
※设置时，请注意不要夹住
供料器用电源电缆。
提起管子
推回手柄
推回手柄
※推回手柄时，请注意不要夹住供料器用电源电缆。
●1个
EJM8DC-MB-02C-01
NPM-DX

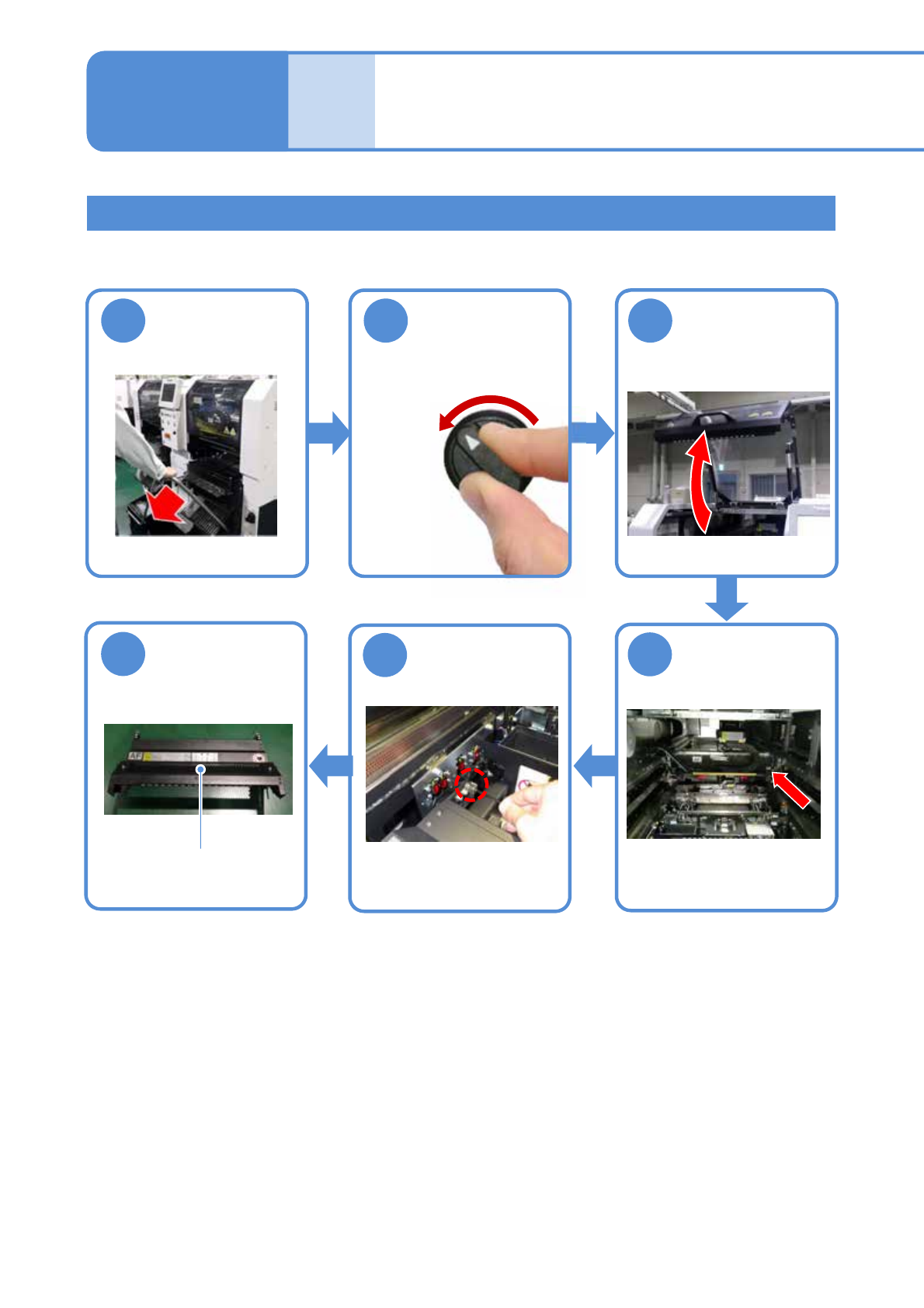

供料器工作台盖的拆卸方法
2-5-1
供料器工作台盖的拆卸/安装
2-5
5
(左右各有1个螺丝)
使用工具: 六角扳手
(3 mm)
松开供料器工作台
盖的螺丝
6
拆下供料器工作
台盖
1 2 3
4
拉出交换台车
(→P.2-4-1)
供料器工作台盖
将X臂推向内侧
OFF SERVO
