3.1.13 手腕 3 关节 – 手腕 2 关节
拆解和组装
从手腕 2 分离手腕 3 关节的程序与分离手腕 2 关节和手腕 1 关节类似，请参阅第
3.1.12 手腕 2 关节 –
手腕 1 关节 章
3.1.14
工具法兰 – 手腕 3 关节
拆卸
有关详情和照片，请参见：
3.1.4 将关节与配对关节分离的一般指南

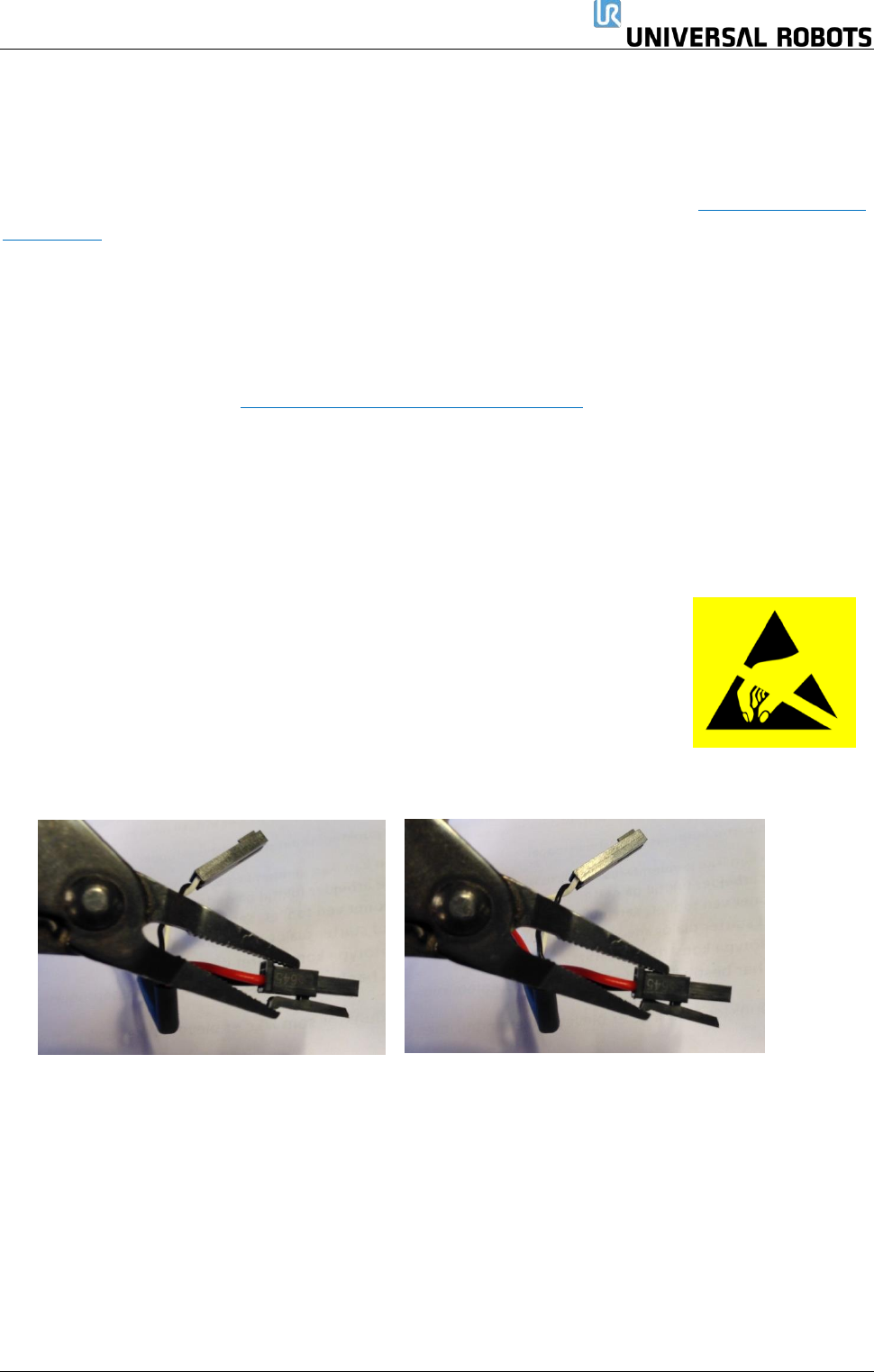

1. 关闭控制器。
2. 使用小螺丝刀，取下黑色挠性扁型环，并将其绕在关节外壳上。
3. 拆下塑料盖环。露出螺钉。松开螺钉。
4. 连接防静电腕带。
5. 轻轻拉开工具法兰和手腕 3 关节。
6. 断开电线。
而不弯曲印刷电路板。
有些连接器配有卡扣，必须在从印刷电路板拔出之前按下卡扣。下面的示例。
保留所有权利 45 Servicemanual_UR3_en_3.2.6
工具法兰 – 手腕 3 关节：组装
有关详情和照片，请参见：
3.1.4 将关节与配对关节分离的一般指南

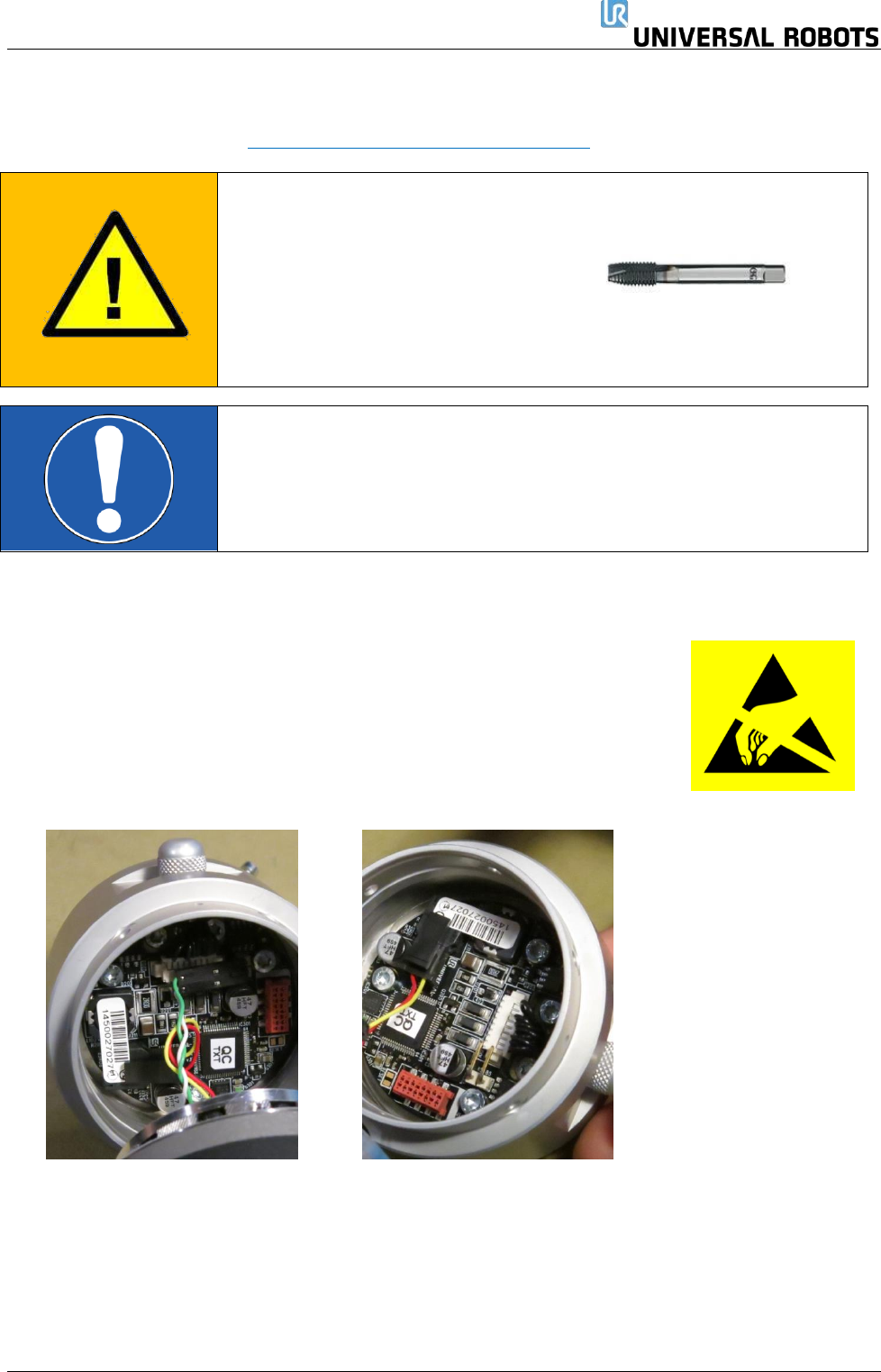

警告：
• 组装关节之前，使用 M3
（M4 用于尺寸 2）螺纹攻丝工具，去除螺纹孔中残留的乐泰胶，
以便正确上紧新螺钉。
• 尽可能使用新的预涂螺钉。如果必须使用旧螺钉进行组装，请在
组装前仔细清洁螺钉，并在螺纹涂抹 Loctite 243。
注意：
务必安装回黑色挠性扁型环，以保持 IP 等级。

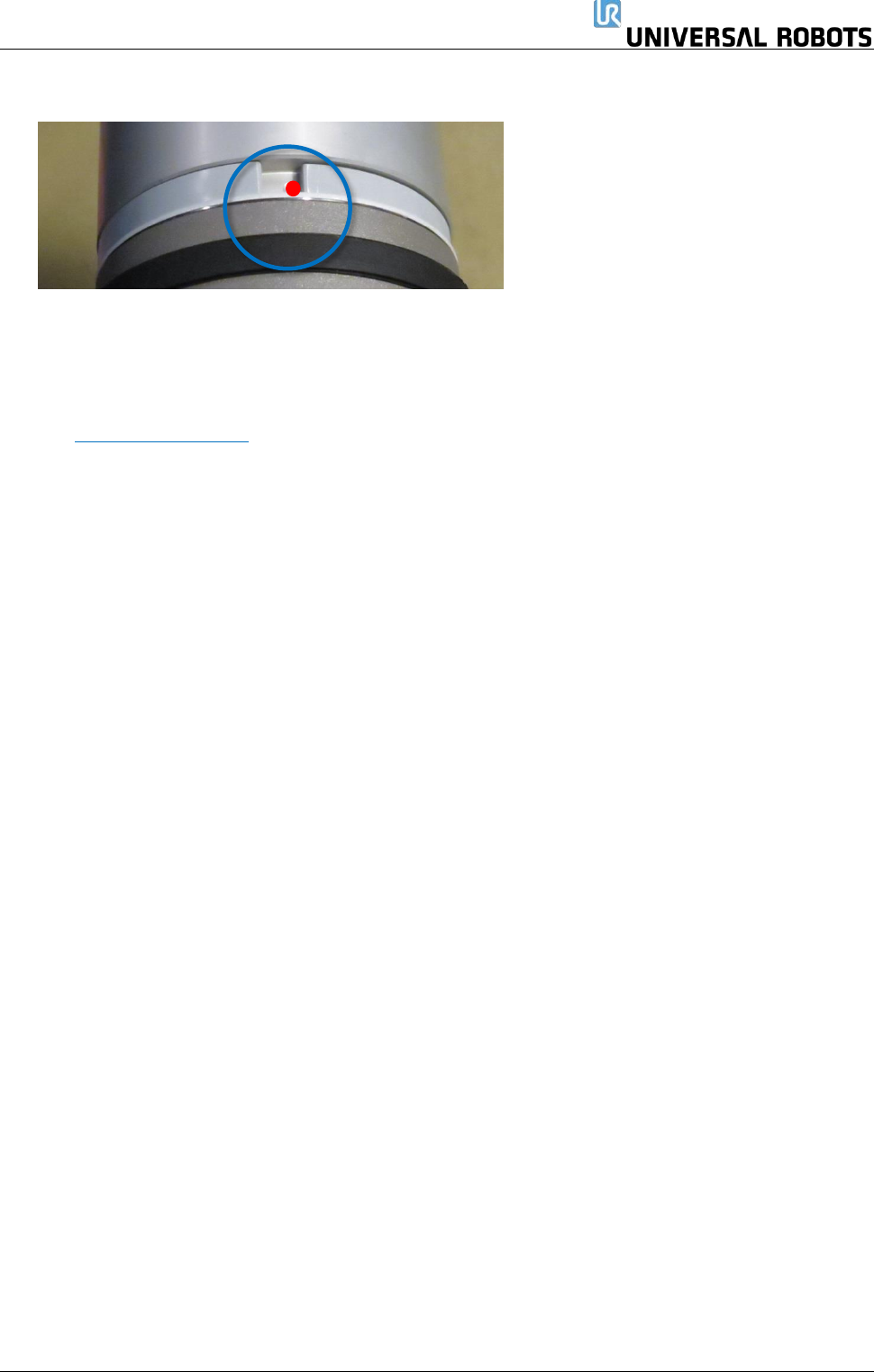

1. 根据标记，定位肘部关节和上臂，并将两个关节轻轻地推到一起。
2. 重新连接连接器。
连接前，将通信电缆扭转1.5 至 2 个整圈
。（可降低系统中的电气噪声）
1 x 红色电线 = 48V DC
1 x 黄色电线 = 接地
白色和绿色 = 总线连接器
3. 根据标记，定位工具法兰和手腕 3 关节，并将两个关节轻轻地推到一起。
