3.2 控制器
3.2.1
更换主机板 3.1
警告:
在更换控制箱内部的任何组件之前,必须完全关闭控制箱,这至关重
要。
遵循
5.3.7 完成重启顺序一节中的前 3 个步骤。
在完成以下更换时,请遵循
章节
3.0 处理易受静电损坏零件
如何更换主机板 3.1

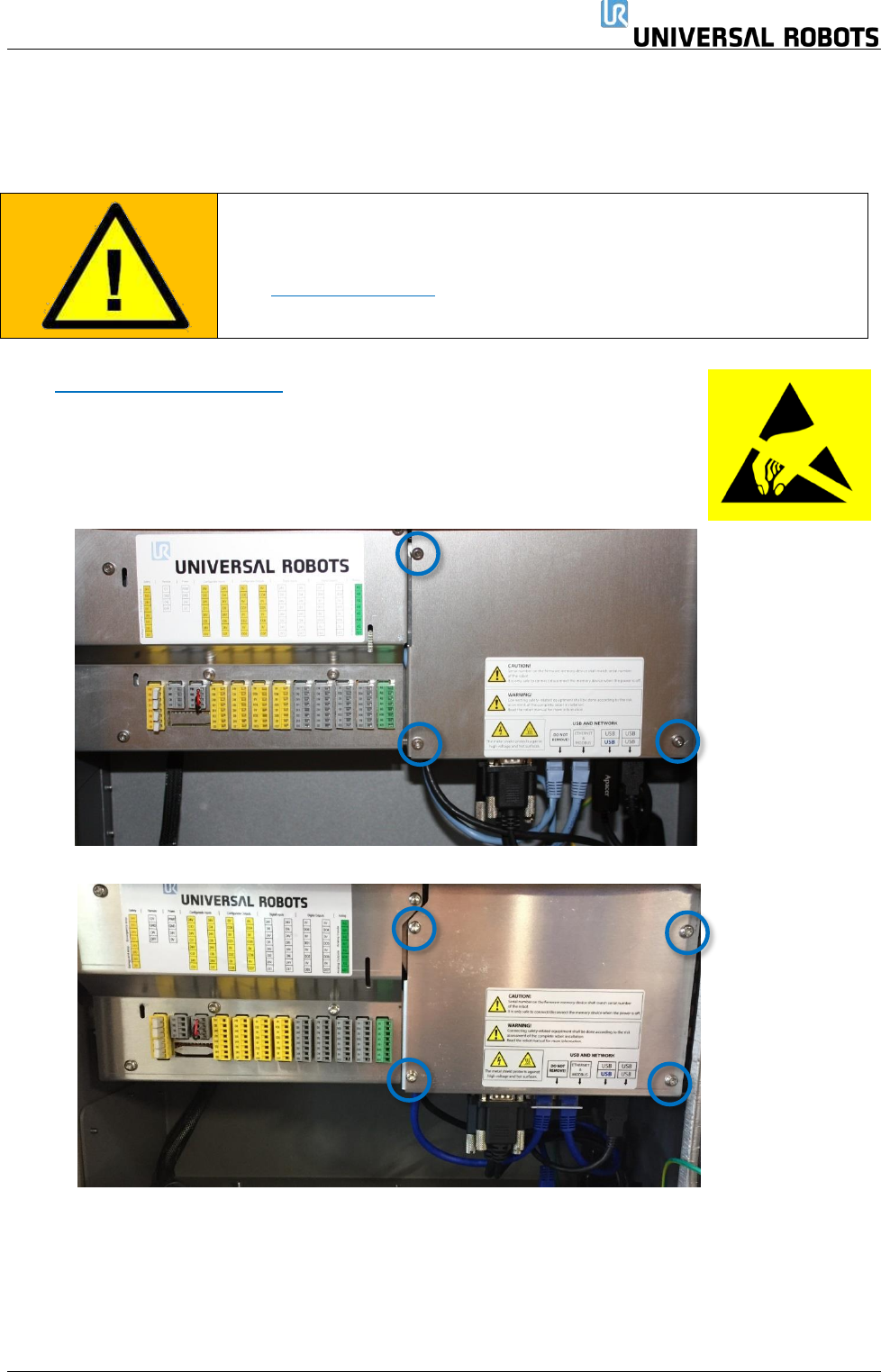

1. 关闭控制器并断开电源线,打开控制器机柜,并拆除 3 个梅花头螺钉(合并
控制箱上的 4 个螺钉)
保留所有 73 Servicemanual_UR3_en_3.2.6
2. 拆下铝盖板

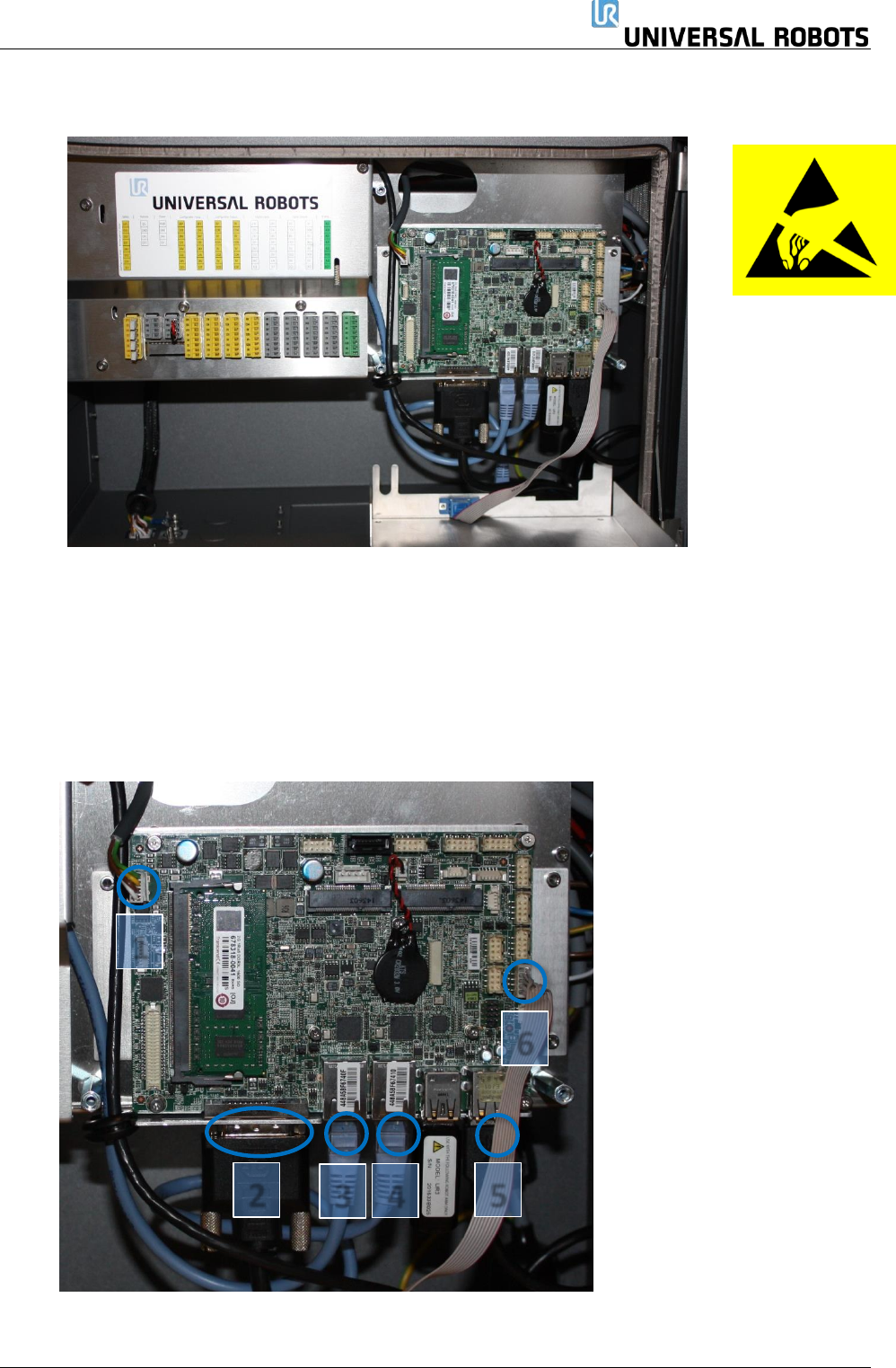

3. 从主机板上断开电缆连接:
1. 白色插头,带白色、棕色、黄色和绿色电线,12 V 电源
2. 用于示教器显示屏的 DVI 电缆
3. 以太网电缆至安全控制板 SCB
4. 以太网电缆至外部连接器
5. 黑色 USB 电缆用于示教器 USB 连接
6. 用于 RS232-连接的扁平电缆,连接示教器触控屏
1
2
3
4
5
6
保留所有 74 Servicemanual_UR3_en_3.2.6
4. 2 个固定支架上拆下 4 个螺钉
5. 更换主机板。
6. 6 根电缆插入正确的连接器。 请特别注意连接到安全控制板的以太网电缆。其必须连接到主机
板上的正确连接器
7. 重新安装 UR 系统软件的 U 盘。
8. 小心地放回铝盖板,确保安装正确,并用 3 个螺钉固定
