保留所有权利 79 Servicemanual_UR3_en_3.2.6
2. 拆下固定电缆入口的支架（控制箱的支脚），并通过该孔拔出电缆和插头。
3. 若要安装新的示教器，将电缆穿过入口，连接器插入正确位置，然后将铝盖安装到位。
4. 连接电源，并验证示教器功能是否正常。
参见图解：
5.4.1 示意图概述
保留所有权利 80 Servicemanual_UR3_en_3.2.6
3.2.3.2 合并控制箱
警告：
在更换控制箱内部的任何组件之前，必须完全关闭控制箱，这至关重
要。
遵循 5.3.7 完成重启顺序一节中的前 3 个步骤。
在完成以下更换时，请遵循
章节
3.0 处理易受静电损坏零件
注意：使用相同的程序，关闭电源并拆除铝盖
板，如
3.2.1 更换主机板 3.1
或
3.2.2 更换安全控制板所述。
1.断开 4 根电缆：
1. 红色插头和黑色电缆
2. 黑色 DVI 电缆
3. 黑色 USB 电缆
4. RS232 连接触控屏的黑色电缆
主机板 3.1
合并机柜
1
2
3
4
保留所有权利 81 Servicemanual_UR3_en_3.2.6

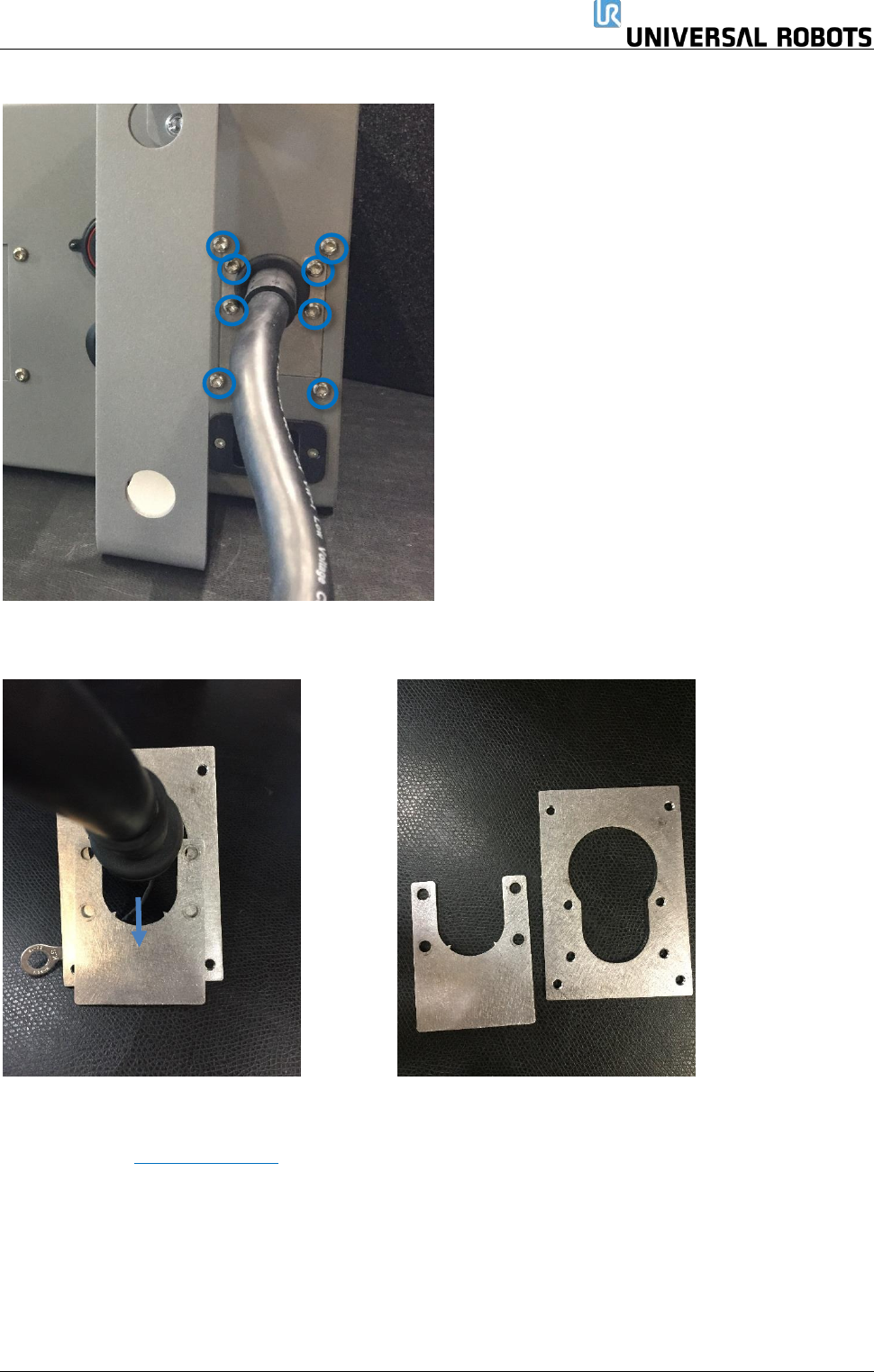

2. 通过拆卸 8 个梅花头螺钉和固定螺钉，拆下支架。
3. 拉开两个板件。
4. 若要安装新的示教器，将电缆穿过入口，连接器插入正确位置，然后将铝盖安装到位。
5. 连接电源，并验证示教器功能是否正常。
参见图解：
5.4.1 示意图概述
