保留所有 权 利 84 Servicemanual_UR3 _en _3.2.6 11. 从机架侧拆下将有缺 陷的 48V 电源固定到位的螺 钉。 12. 使用新电源替换有缺陷 的 48V 电源。 13. 重新连接 48V 电源的电 线。 14. 按照相反的顺序重新安 装控制器模块,并重新连 接风扇的 2 根 导线和示教器的电缆。 15. 小心地放回铝盖板,确 保安装正确,并用螺钉固 定到位。 16. 连接电源,并验证示教 器工作正常。

100%1 / 168
保留所有 83 Servicemanual_UR3_en_3.2.6

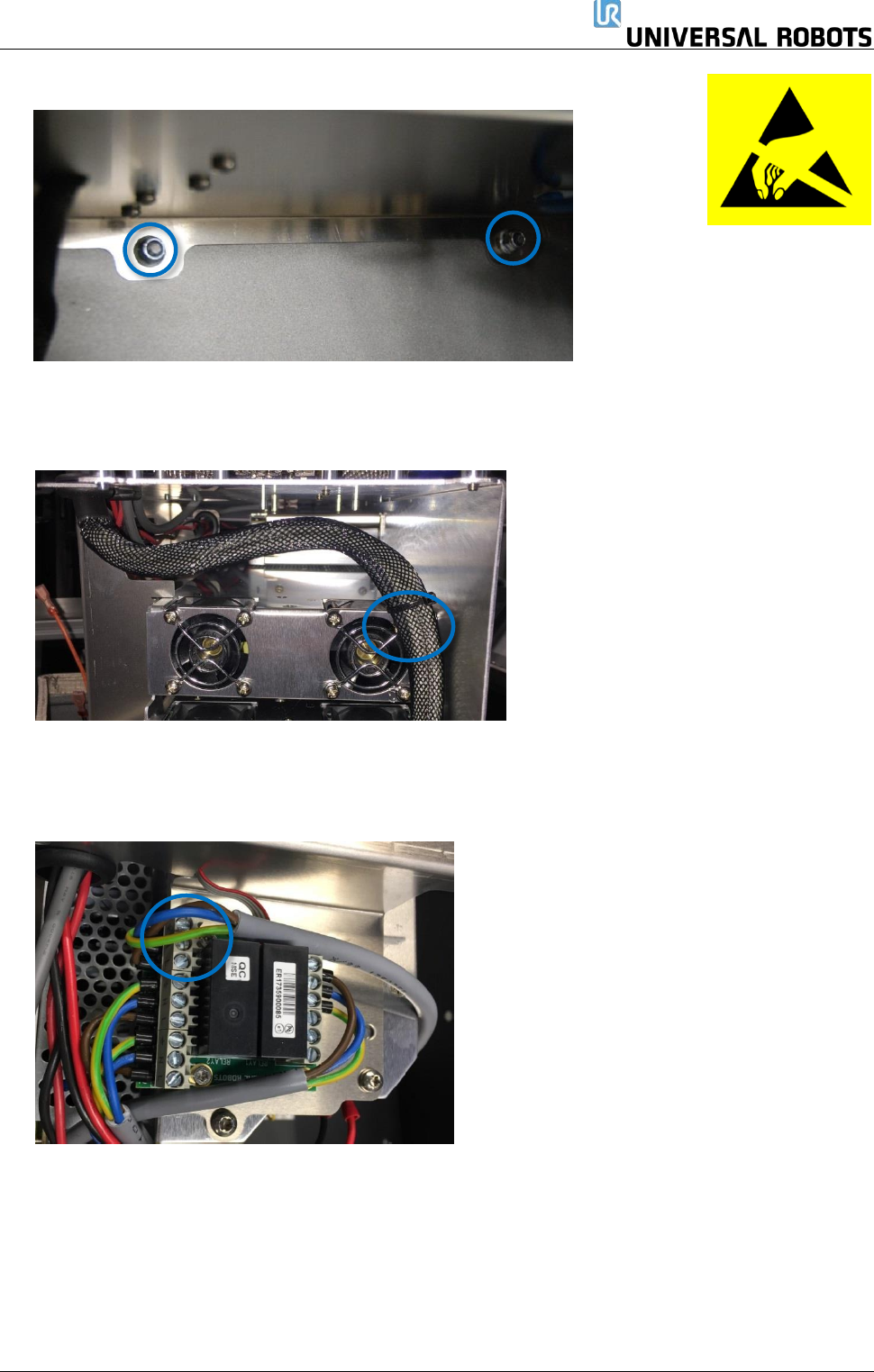

4. 拆下控制器模块底部的 2 个螺母(M6)。
5. 轻轻地从控制箱中取出控制器模块。
6. 模块逆时针转动 9度,并将其放在控制器边缘。
7. 剪断连接机器人电缆的电缆扎带,从安全控制板上拔下连接器,然后拆下电缆。
8. 模块顺时针转动 180° 度,并将其放在控制器边缘。
9. 拆下分电盘上的电源连接。
模块没有从控制器上松开。
10. 电源位于控制器模块下方的机架中,两个 48V 电源位于机架中较低的位置(UR3 UR5 有一个,
UR10 有两个48V 源)。
拆下 48V 电源之前,先标记电线,然后将其从电源上断开。
保留所有 84 Servicemanual_UR3_en_3.2.6

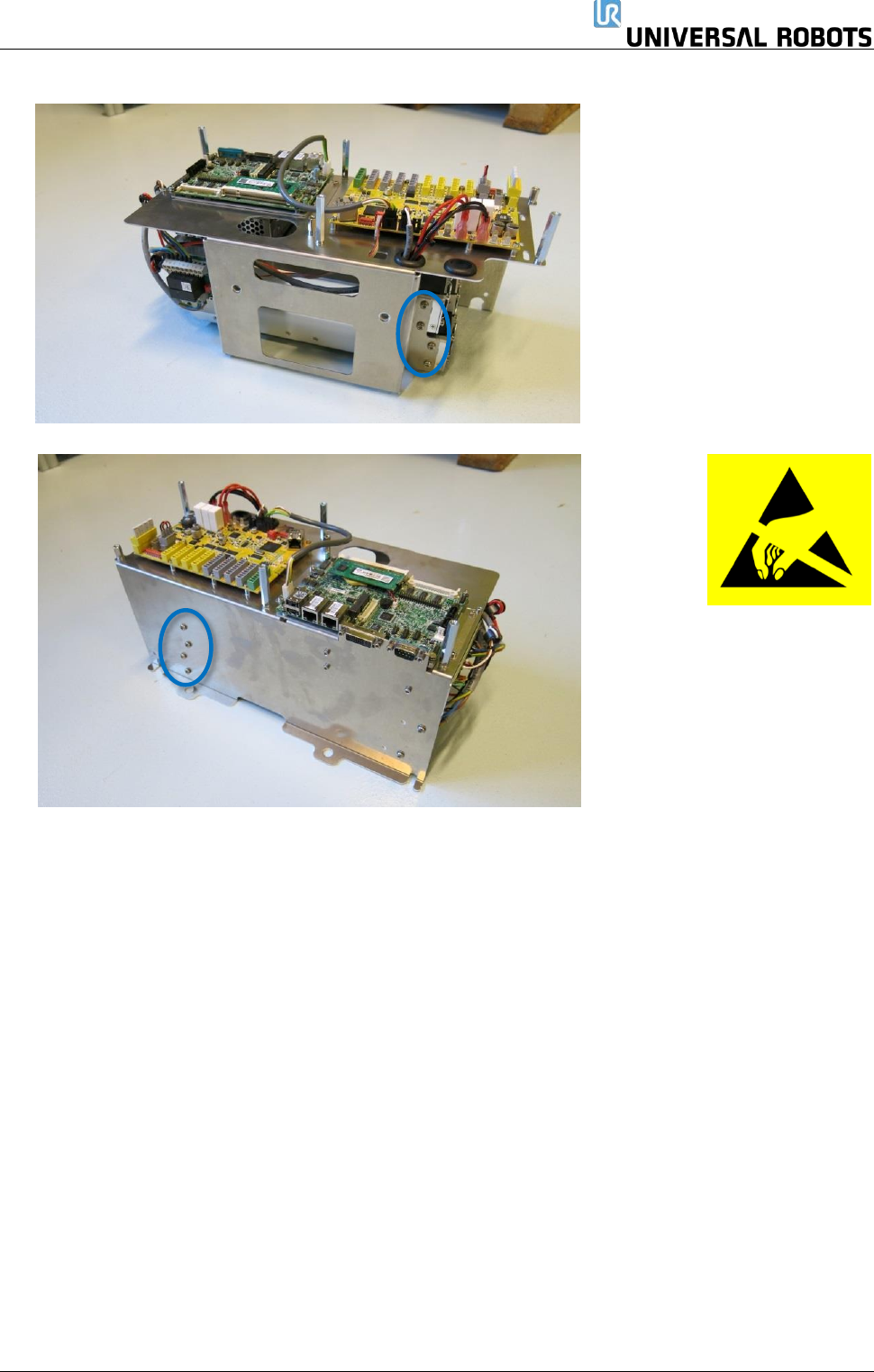

11. 从机架侧拆下将有缺陷的 48V 电源固定到位的螺钉。
12. 使用新电源替换有缺陷 48V 电源。
13. 重新连接 48V 电源的电线。
14. 按照相反的顺序重新安装控制器模块,并重新连接风扇的 2 导线和示教器的电缆。
15. 小心地放回铝盖板,确保安装正确,并用螺钉固定到位。
16. 连接电源,并验证示教器工作正常。
保留所有 85 Servicemanual_UR3_en_3.2.6
3.2.6.2 合并控制箱
警告:
在更换控制箱内部的任何组件之前,必须完全关闭控制箱,这至关重
要。
遵循 5.3.7 完成重启顺序一节中的前 3 个步骤。
在完成以下更换时,请遵循
章节
3.0 处理易受静电损坏零件
更换控制箱中的 48V 电源:
注意:使用相同的程序,关闭电源并拆除铝盖
板,如
3.2.1 更换主机板 3.1
3.2.2 更换安全控制板所述。
1. 拆除示教器电缆 参见上一节
2. SCB 断开所有标记的电线。
