保留所有权利 85 Servicemanual_UR3_en_3.2.6
3.2.6.2 合并控制箱
警告：
在更换控制箱内部的任何组件之前，必须完全关闭控制箱，这至关重
要。
遵循 5.3.7 完成重启顺序一节中的前 3 个步骤。
在完成以下更换时，请遵循
章节
3.0 处理易受静电损坏零件
更换控制箱中的 48V 电源：
注意：使用相同的程序，关闭电源并拆除铝盖
板，如
3.2.1 更换主机板 3.1
或
3.2.2 更换安全控制板所述。

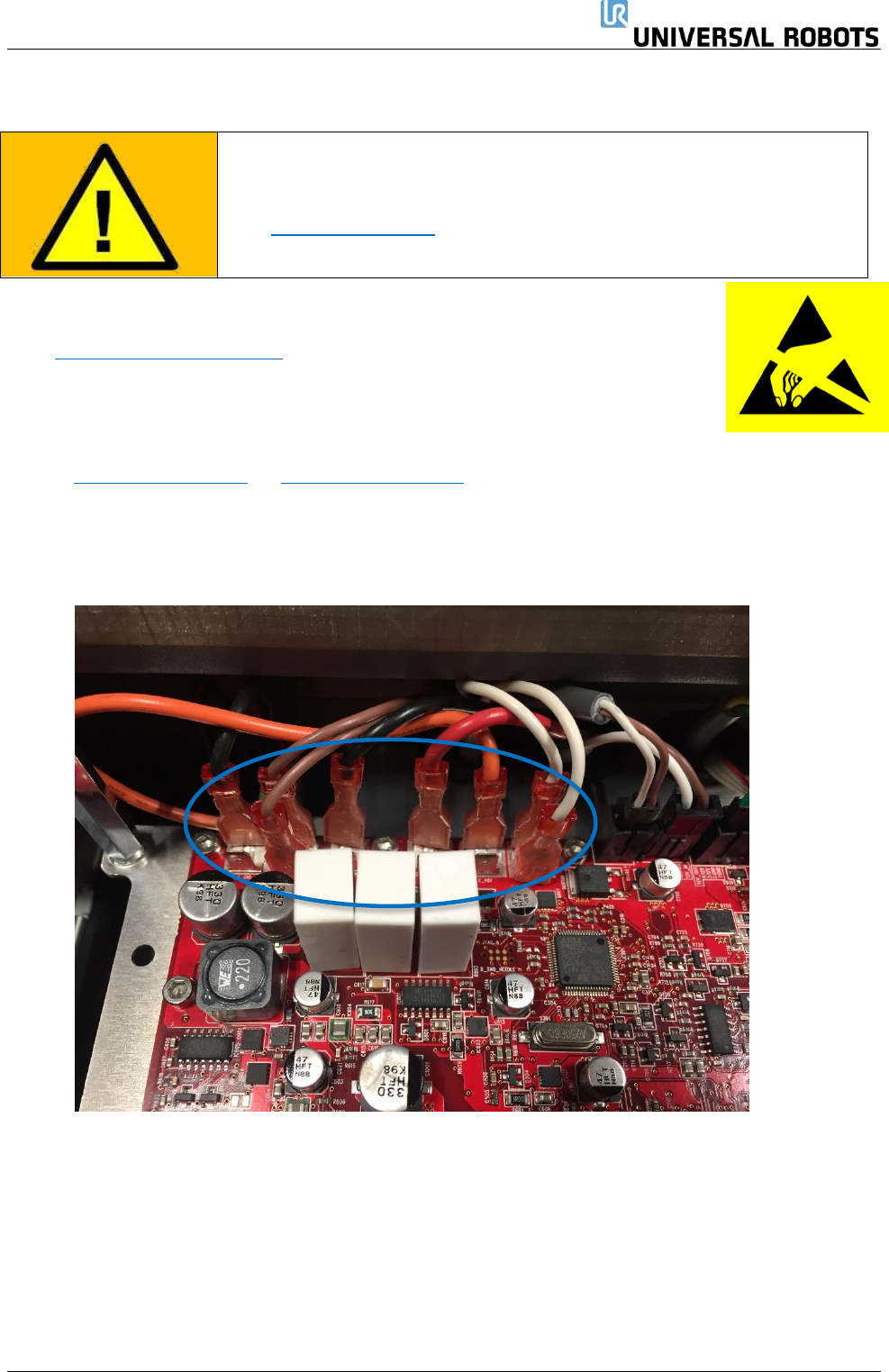

1. 拆除示教器电缆 – 参见上一节
2. 从 SCB 断开所有标记的电线。
保留所有权利 86 Servicemanual_UR3_en_3.2.6

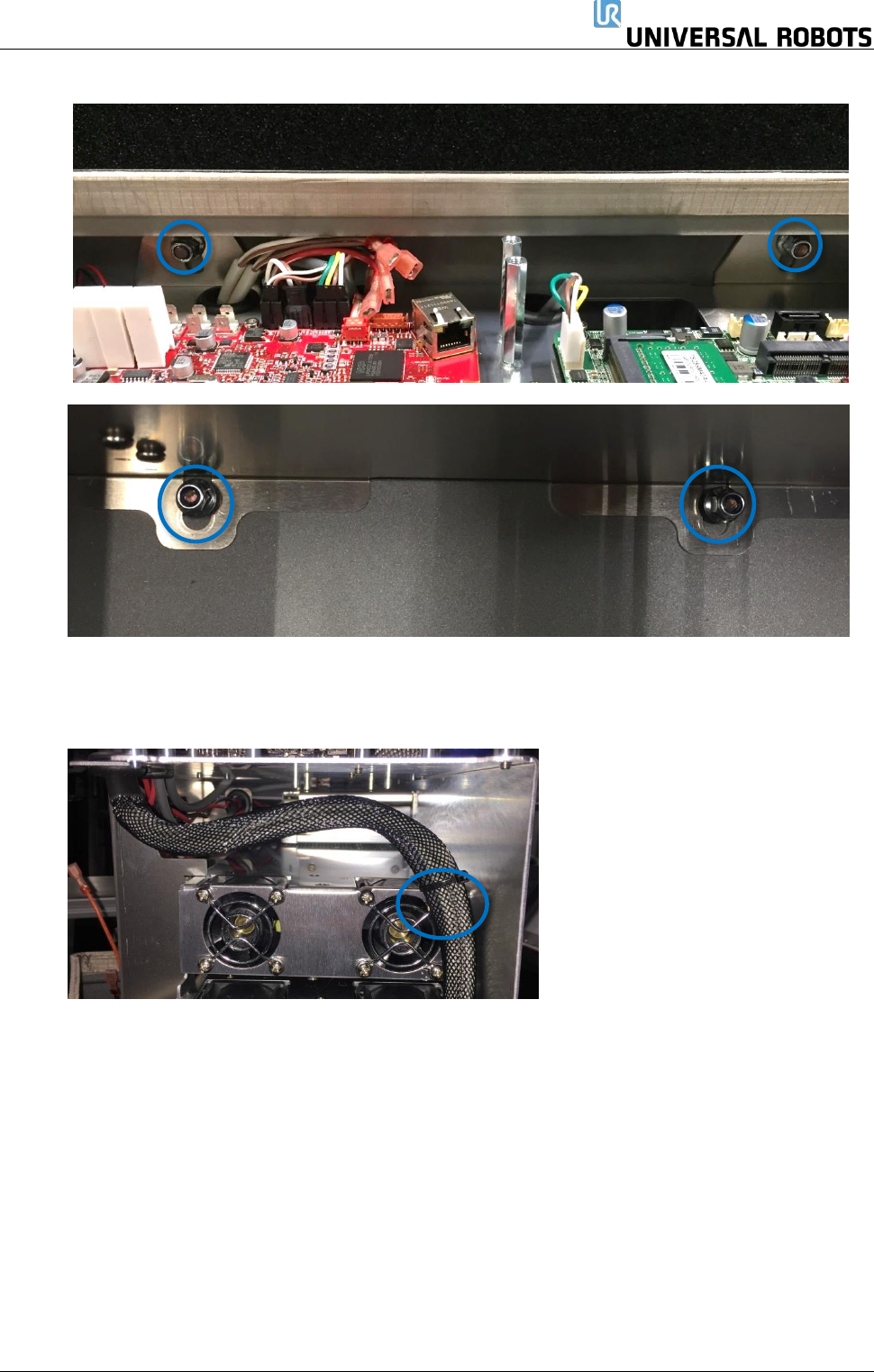

3. 拆下控制器模块顶部和底部的 4 个螺母（M6）。
4. 轻轻地从控制箱中取出控制器模块。
5. 模块逆时针转动 90° 度，并将其放在控制器边缘。
6. 剪断连接机器人电缆的电缆扎带，从安全控制板上拔下连接器，然后拆下电缆。
保留所有权利 87 Servicemanual_UR3_en_3.2.6

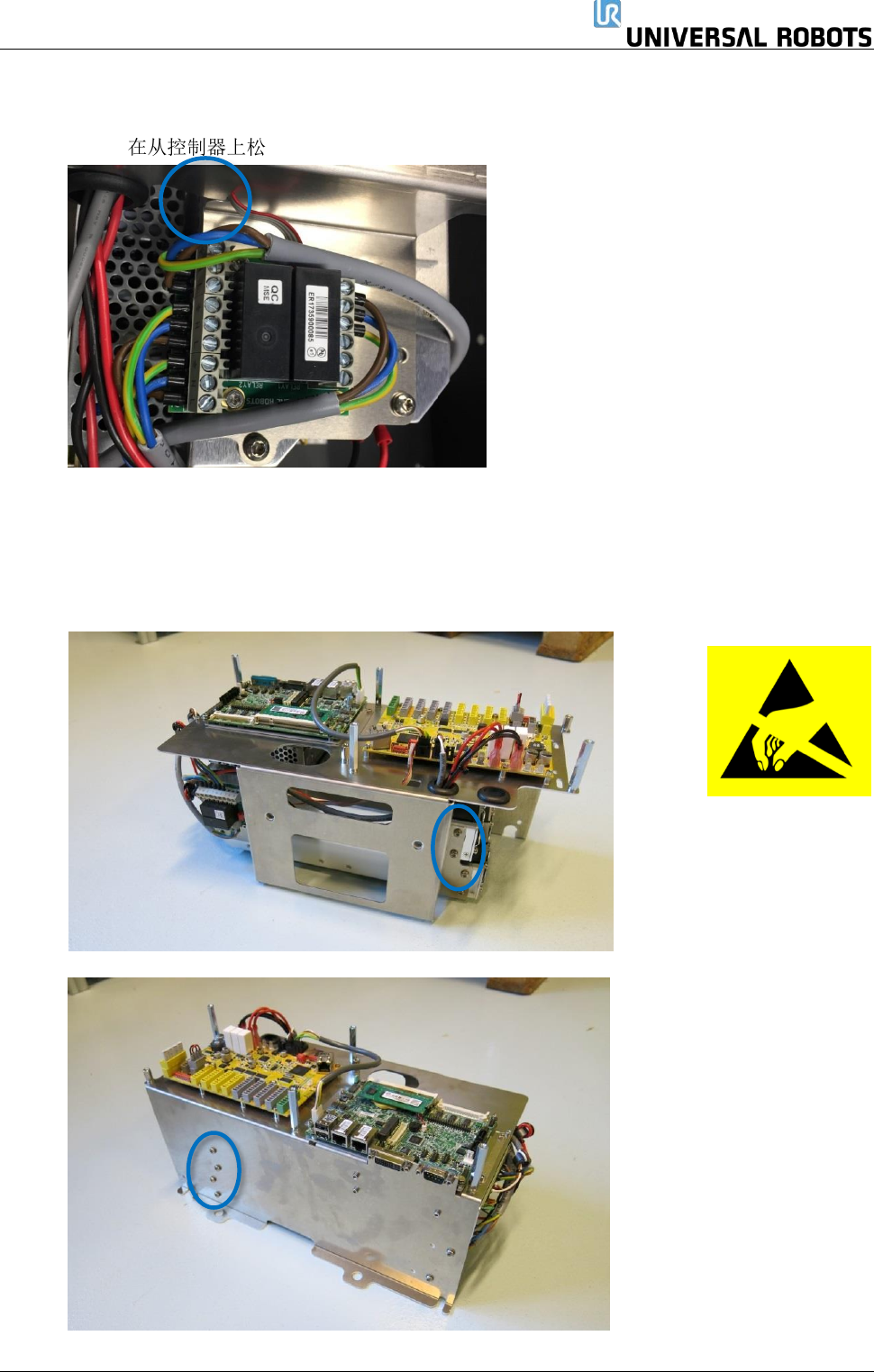

7. 顺时针旋转模块 180°，并将其放在控制器边缘。
8. 拆下分电盘上的电源连接。
模块现在从控制器上松开。
9. 电源位于控制器模块下方的机架中，两个 48V 电源位于机架中较低的位置（UR3 和 UR5 有一
个，UR10 有两个48V 电源）。
拆下 48V 电源之前，先标记电线，然后将其从电源上断开。
10. 从机架侧拆下将有缺陷的 48V 电源固定到位的螺钉。
