LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
13
: Stecken Sie die Aufnahme für die Führungswelle zur Befestigung an der rechten Wange auf
die Führungswellen und ziehen Sie die Madenschrauben zur Fixierung leicht an.
: Montieren Sie die rechte Seitenwange des Transports und schrauben Sie die Aufnahme der
Führungsschienen leicht an diese an.
1
Abb. 1.11 - 6 Stopper rechts fixieren
1
: Lösen Sie bei beiden Führungen rechts und links die Schrauben so weit, daß sich die Position
verändern lässt.
1
Die Position in x-Richtung ist durch die Aussparungen im Stoppermodul für die Verschraubungen
der Transportwangen bereits festgelegt. Achten Sie darauf, daß die Führungswellen in x-Richtung
auf beiden Seiten auf gleicher Höhe montiert sind. 1
1
: Stellen Sie die Höhe beider Führungswellen mittels Einstelllehren ein.
1
Beide Wellen müssen auf gleicher Ebene liegen. Die Richtigkeit der Einstellung kann durch Ver-
fahren der Transportbreite von 50 - 460 mm überprüft werden. 1
1
Einstelllehre für die Höhe der Führungswellen
1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
14
1
ACHTUNG:
Verklemmen sich die Transportwangen, so muß sofort die STOP-Taste betätigt und die Führungs-
wellen überprüft werden. 1
1
1
Abb. 1.11 - 7 Einstellen der Führungswellen
1
1
1
1
1
1
1
1
1
1

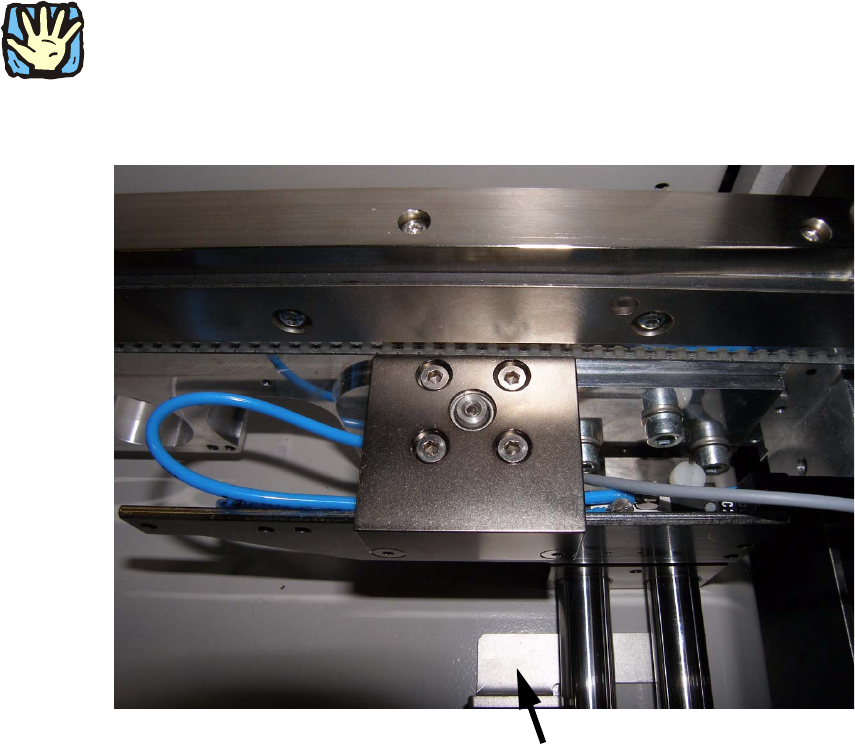

Einstelllehre für die Höhe der Führungswellen
LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
15
: Tauschen Sie die Verschraubung an der linken Transportwange im Ausgabeband (in Transpor-
trichtung) gegen flachere Schraubenköpfe aus, da sonst die 50 mm minimale LP-Breite nicht
erreicht werden kann.
1
1
1
1
1
1
1
1
1
1
1
1
1
1

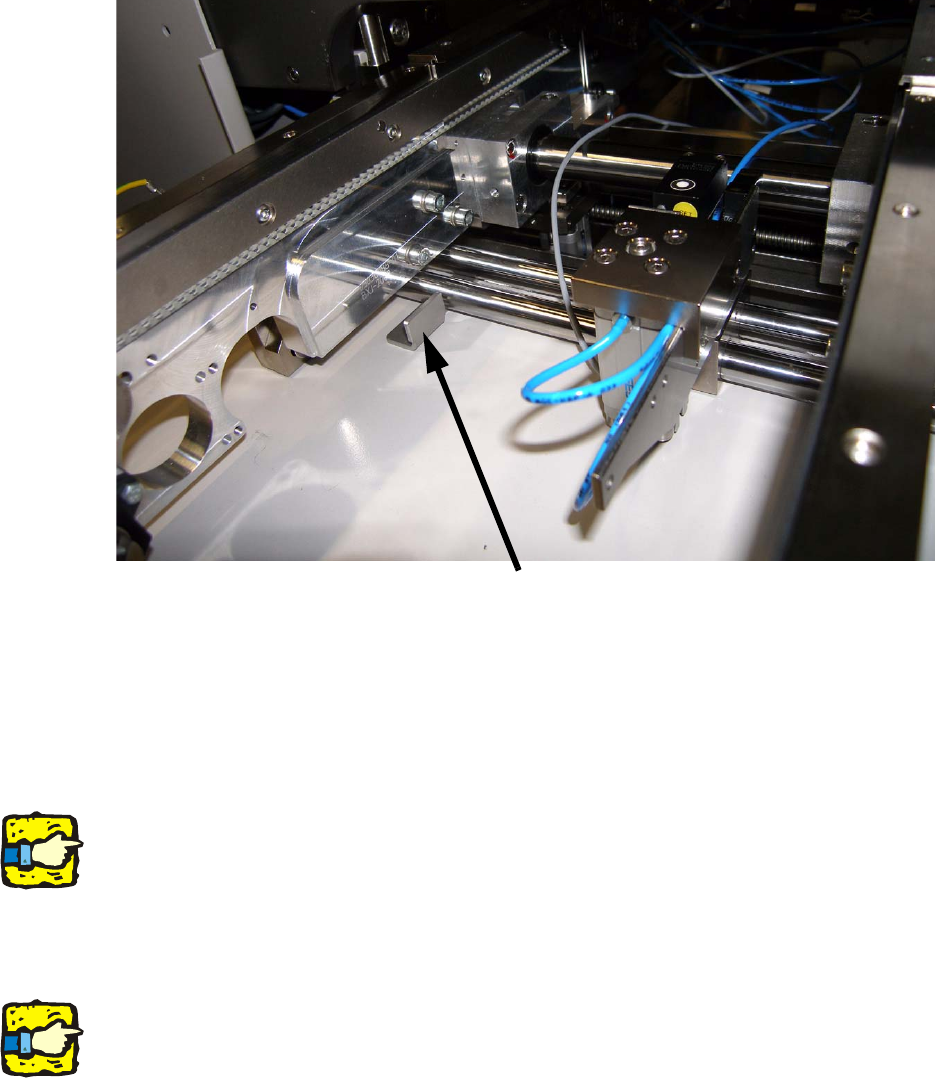

Austausch dieser Schrauben
Einbau: M8 DIN 6912
