LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
15
: Tauschen Sie die Verschraubung an der linken Transportwange im Ausgabeband (in Transpor-
trichtung) gegen flachere Schraubenköpfe aus, da sonst die 50 mm minimale LP-Breite nicht
erreicht werden kann.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Austausch dieser Schrauben
Einbau: M8 DIN 6912
1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
16
1.1.2 Anschluss des Pneumatikschlauchs / Kabelverlegung
Der Pneumatikschlauch und die Kabel der Stoppereinheit werden gemeinsam in den vorhande-
nen Kabelkanälen verlegt. 1
: Entfernen Sie dazu die Hubtischplatte.
: Entfernen Sie die Abdeckung der Kabelkanäle.
: Entfernen Sie die Abdeckung der Umsetzplatine.
1
Die Kabel zu den Sensoren und der Stopperansteuerung müssen von der Umsetzplatine ausge-
hend verlegt werden, da nur die flachen Stecker zur Stoppereinheit durch die Aussparungen in
den Kabelkanälen passen. 1
1
1
1
1
1
1
1
1
1
1
Kabel-
kanal

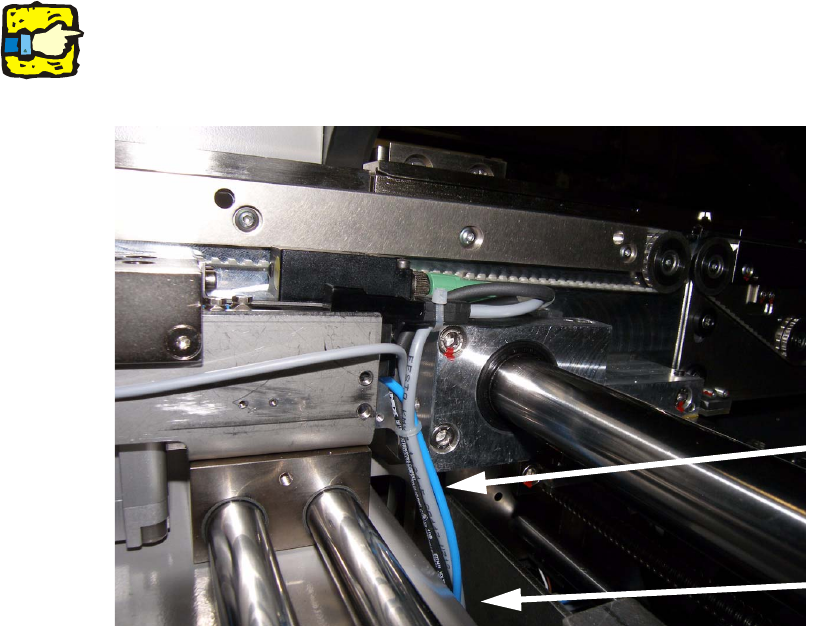

Verlegung der
Pneumatik-
und Sensorlei-
tungen
LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
17
: Schliessen Sie den Pneumatikschlauch mittels T-Stück und Reduzierung an der Hauptversor-
gung im Bereich zwischen den beiden Bestückbereichen an.
1
: Schließen Sie das Adapterkabel xxxxx auf X35 der Umsetzplatine an.
1
Anschluss an Hauptversorgung miitels T-Stück und Reduzierung
X 35
