LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
23
1.2 Software
1.2.1 Transport-Firmware
: Starten Sie SITEST.
: Laden Sie über die entsprechenden SITEST-Funktionen die mitgelieferte Transport-Firmware.
1
1
Die Transport-Firmware ist nur mit den Maschinensoftware-Versionen 603.xx und 604.xx lauffä-
hig. 1
1
1.2.2 Einstellungen im SITEST
: Wählen Sie im SITEST die Transportfunktionen in der Icon-Liste.
: Wählen Sie hier den Menüpunkt "Optionen und Konfiguration".
: Wählen Sie im Menü "Transportmodus" die Funktion "Transportmodus ändern", wählen Sie
"Lange Leiterplatte" und bestätigen Sie mit "Übernehmen".
: Starten Sie den Bestückautomaten neu.
1
Hex-Datei:
TS510613.HEX
Typ:
Applikation
Maschine:
SIPLACE D4
Baugruppe:
TSP301
HardwareId:
5
HW-Variante:
S
SW-Version:
06.13
SW-Datum:
04.10.2007
1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
24
1.2.3 Einstellungen in SIPLACE Pro
Die Option muss in SIPLACE PRO in die Linienkonfiguration und in die Rüstung eingetragen wer-
den. 1
1.2.3.1 Linienkonfiguration

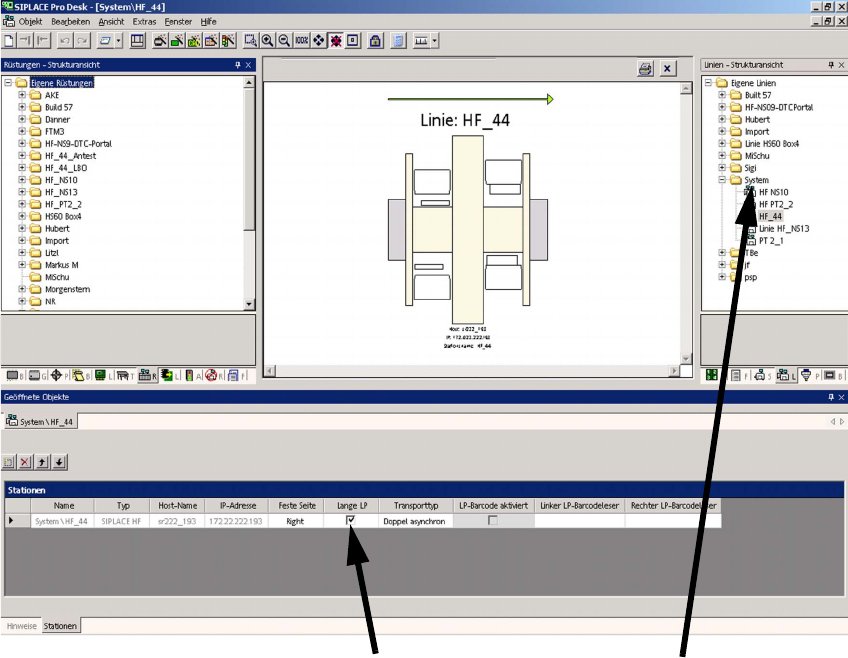

: Wählen Sie eine Linie aus und setzen Sie den Haken bei Lange LP.
1
1
1
1
1
1
Lange LP anklicken
Linie auswählen
Lange LP anklicken
LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
25
1.2.3.2 Rüstung
: Wählen Sie eine Rüstung aus (siehe Screenshot).
: Wählen Sie bei LP-Transport "Lange LP" aus und tragen Sie für BB 2 "Stopper 2 an Position"
einen der folgenden Werte als Stopperposition ein.
1
1
Der Screenshot unten ist von der SIPLACE HF-Serie. Bei der HS-60 kann kein Stopper in BB1
eingetragen werden. 1
1
1
Nur bei gesetzter Markierung "Für Optimierung verwenden" wird die Stopper-Position auch in der
Optimierung berücksichtigt. 1
Stopperposition Leiterplatten-Länge Stopperposition Offset
Pos. 2 550 mm 610 mm 242 mm
Pos. 3 580 mm 640 mm 272 mm
Pos. 4 610 mm 670 mm 302 mm
Rüstung auswählen
Offsetwert (z.B. 242
für Pos. 2) eintragen
Lange LP auswählen
