1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4 Ausgabe 11/2007 26 1.3 Überprüfung der S topperposition und Ermittlung des Offset s : Führen Sie hierfü r den S tandard…
LBO 50 mm SIPLACE D4 1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4
Ausgabe 11/2007
25
1.2.3.2 Rüstung

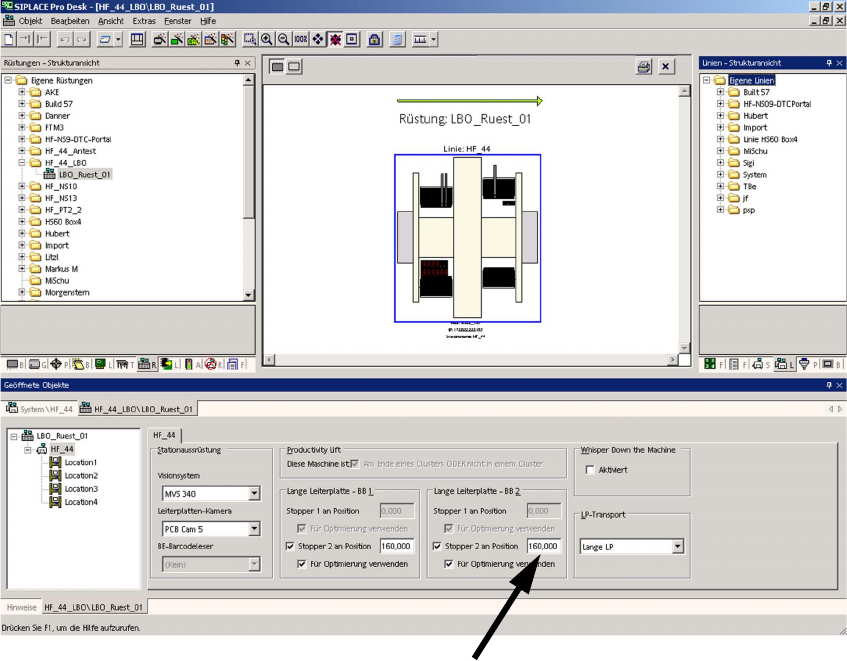

: Wählen Sie eine Rüstung aus (siehe Screenshot).
: Wählen Sie bei LP-Transport "Lange LP" aus und tragen Sie für BB 2 "Stopper 2 an Position"
einen der folgenden Werte als Stopperposition ein.
1
1
Der Screenshot unten ist von der SIPLACE HF-Serie. Bei der HS-60 kann kein Stopper in BB1
eingetragen werden. 1
1
1
Nur bei gesetzter Markierung "Für Optimierung verwenden" wird die Stopper-Position auch in der
Optimierung berücksichtigt. 1
Stopperposition Leiterplatten-Länge Stopperposition Offset
Pos. 2 550 mm 610 mm 242 mm
Pos. 3 580 mm 640 mm 272 mm
Pos. 4 610 mm 670 mm 302 mm
Rüstung auswählen
Offsetwert (z.B. 242
für Pos. 2) eintragen
Lange LP auswählen
1 Montageanleitung SOKO Stopper LBO für minimale LP-Breite von 50 mm SIPLACE D4 LBO 50 mm SIPLACE D4
Ausgabe 11/2007
26
1.3 Überprüfung der Stopperposition und Ermittlung
des Offsets
: Führen Sie hierfür den Standard-Inbetriebnahme-Ablauf der LBO durch.
: Treten im Feld Markenfehler im LBO-Modus auf, verfahren Sie wie folgt:
– Fahren Sie die zu bestückende Leiterplatte in den Bestückbereich 2 und markieren Sie mit
einem Stift die Position des Bestücknestes auf der Transportwange.
– Takten Sie die Leiterplatte auf Stopperposition 2 im BB2 und messen Sie den Abstand der
Leiterplattenkante bis zur Markierung des Bestücknests.
Dieser Abstand ist der Offset-Wert bei Stopperposition 2, der in der Rüstung bei "Stopper 2
an Position" eingetragen werden muss.
1
1
: Laden Sie das Bestückprogramm mit der geänderten Offset-Position an die Station und über-
prüfen Sie die Markenpositionen.
Offsetwert für Stopperposition eintragen
LBO 50 mm SIPLACE D4 2 Assembly instructions SOKO Stopper LBO for minimum board size 50 mm SIPLACE D4
11/2007 Edition
27
2 Assembly instructions
SOKO Stopper LBO for minimum
board size 50 mm SIPLACE D4
2.1 Functional description
The SOKO LBO allows the production of a minimum board size of 50 mm without disassembling
the stopper module. 2
2.2 Requirements
Hardware: SIPLACE D4 (single conveyor) 2
Software: 603.xx 2
Conveyor firmware: SOKO conveyor FW Ts510613 2
2.3 Restrictions
– The clearance for the placed components on the bottom side is 20 mm.
– The stopper unit can be moved app. 70 mm in y-direction. The adjustment of the unit for the
maximum PCB width is not possible.
– Insert the offset values in SIPLACE Pro shown in the diagram in chapter 2.7.3. (precision ad-
justment at the mounting is not possible).
– The unit is mounted in position 2. Position 1 cannot be adjusted.
– A field retrofit is not possible.
– To run the minimum board size with installed LBO the SOKO conveyor firmware Ts510613 is
required.
– Before updating the machine SW contact CS AP HW, Werner Pfliegl,
Phone.: 089/20800-38099.
