*6 *6 *6 *6 *6 カメラ カメラ カメラ カメラ カメラ 2 2 2 2 2 角度[ ° ] XY テーブル座標系とカメラ 2 (部品認識カメラ低倍)走査座標系 との角度差オフセットデータです。 XY テーブル系に対してカメラ走査線が反時計方向にずれて いるときは“+”になります。 *7 *7 *7 *7 *7 カメラ カメラ カメラ カメラ カメラ 2 2 2 2 2 基準ゲイン(透過) 、基準レベル(透過)、 基準ゲイン…
••
••
•
シートの構成シートの構成
シートの構成シートの構成
シートの構成
*1*1
*1*1
*1
カメラカメラ
カメラカメラ
カメラ
1-1-
1-1-
1-
カメラカメラ
カメラカメラ
カメラ
22
22
2
X(横)[mm]、Y(縦)[mm]
カメラ 1(部品認識カメラ高倍)中心からみたカメラ 2(部品認識
カメラ低倍)中心との位置関係を補正するための XY オフセット
データです。
カメラ 1 走査座標軸に換算したカメラ 2 中心座標とカメラ 1
中心の位置ずれをカメラ 1 走査座標系で設定します。
*2*2
*2*2
*2
カメラカメラ
カメラカメラ
カメラ
11
11
1
倍率 X(横)[0.01µm/pixel]、倍率 Y(縦)[0.01µm/pixel]
カメラ 1(部品認識カメラ高倍)の倍率を設定するデータで、1
ピクセルが何 mm に相当するかを設定します。
X 方向と Y 方向を設定します。
*3*3
*3*3
*3
カメラカメラ
カメラカメラ
カメラ
11
11
1
角度[°]
XY テーブル座標系とカメラ 1(部品認識カメラ高倍)走査座標系
との角度差オフセットデータです。
XY テーブル系に対してカメラ走査線が反時計方向にずれて
いるときは“+”になります。
*4*4
*4*4
*4
カメラカメラ
カメラカメラ
カメラ
11
11
1
基準ゲイン(透過)、基準レベル(透過)、
基準ゲイン(反射 12)、基準レベル(反射 12)、
基準ゲイン(反射 1)、基準レベル(反射 1)、基準ゲイン(反射
2)、基準レベル(反射 2)
カメラ 1(部品認識カメラ高倍)の映像信号の明るさを表す画素
情報に変換する際の増幅率の設定を行います。
(a) ゲインの値を小さくするとコントラストが良くなりま
す。
(b) レベルの値を小さくすると全体の明るさが明るくなり
ます。
(c) 透過照明用 / 反射照明用をそれぞれ設定できます。
*5*5
*5*5
*5
カメラカメラ
カメラカメラ
カメラ
22
22
2
倍率 X(横)[0.01µm/pixel]、倍率Y(縦)[0.01µm/pixel]
カメラ 2(部品認識カメラ低倍)の倍率を設定するデータで、1
ピクセルが何 mm に相当するかを設定します。
X 方向と Y 方向を設定します。
3.2 “オフセットデータ”タブ
0306-002 5-36-1 AGH01JDTP
*6*6
*6*6
*6
カメラカメラ
カメラカメラ
カメラ
22
22
2
角度[°]
XY テーブル座標系とカメラ 2(部品認識カメラ低倍)走査座標系
との角度差オフセットデータです。
XY テーブル系に対してカメラ走査線が反時計方向にずれて
いるときは“+”になります。
*7*7
*7*7
*7
カメラカメラ
カメラカメラ
カメラ
22
22
2
基準ゲイン(透過)、基準レベル(透過)、
基準ゲイン(反射 12)、基準レベル(反射 12)、
基準ゲイン(反射 1)、基準レベル(反射 1)、基準ゲイン(反射
2)、基準レベル(反射 2)
カメラ 2(部品認識カメラ低倍)の映像信号の明るさを表す画素
情報に変換する際の増幅率の設定を行います。
(a) ゲインの値を小さくするとコントラストが良くなりま
す。
(b) レベルの値を小さくすると全体の明るさが明るくなりま
す。
(c) 透過照明用 / 反射照明用をそれぞれ設定できます。
Fig.3E35-2 “カメラオフセット”タブシート (3)
0306-006 5-37 AGH01JDTP
3.2 “オフセットデータ”タブ
*8*8
*8*8
*8
カメラカメラ
カメラカメラ
カメラ
33
33
3
倍率 X(横)[0.01µm/pixel]、倍率 Y(縦)[0.01µm/pixel]
カメラ 3(基板認識カメラ)の倍率を設定するデータで、1 ピク
セルが何 mm に相当するかを設定します。
X 方向と Y 方向を設定します。
*9*9
*9*9
*9
カメラカメラ
カメラカメラ
カメラ
33
33
3

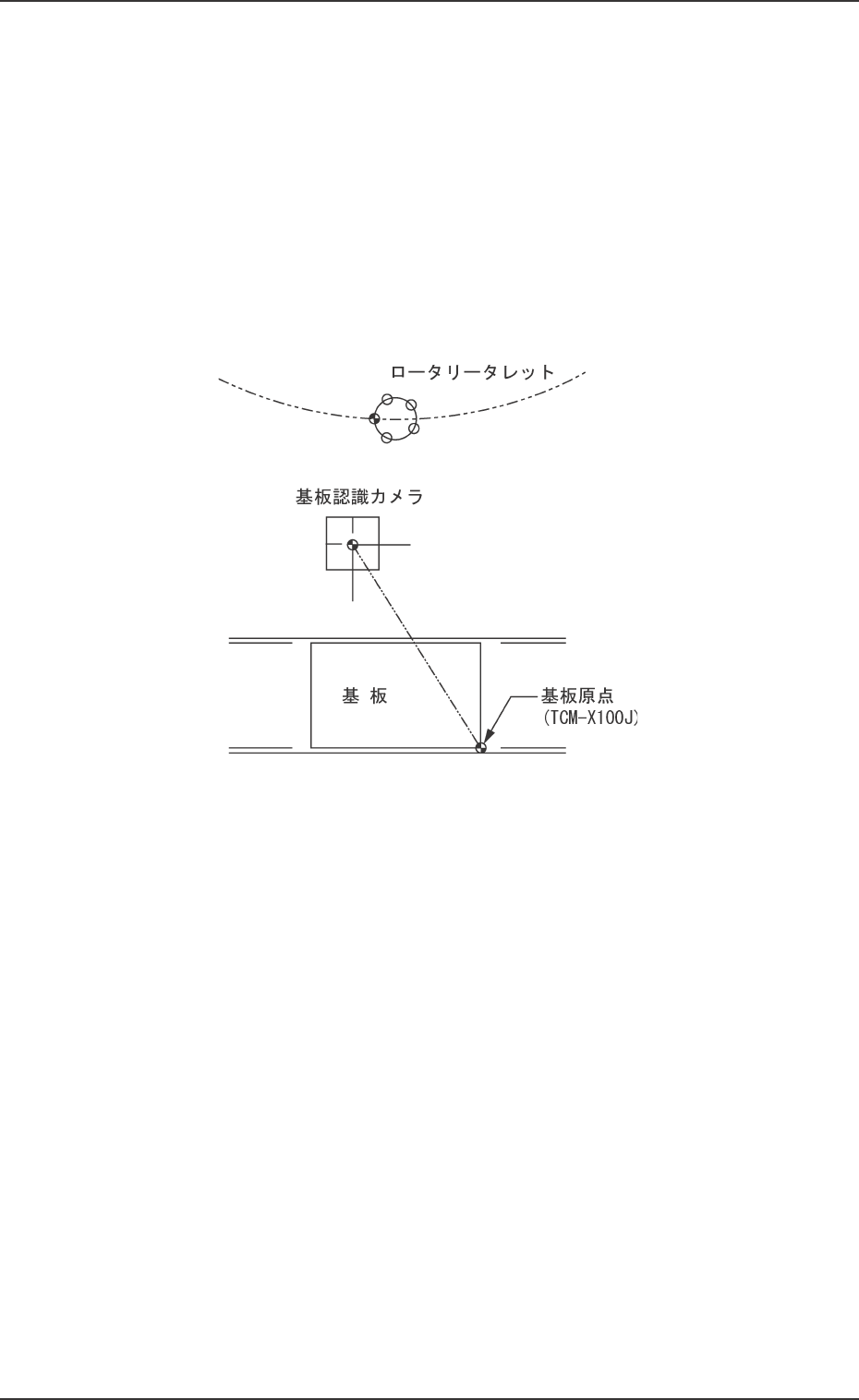

位置 X(横)[mm]、位置 Y(縦)[mm]
XY テーブル基板原点とカメラ 3(基板認識カメラ)中心との距離
設定オフセットで、設計値に対する調整データです。
Fig.3E35-3
0306-006 5-38
AGH01JDTP
3.2 “オフセットデータ”タブ
