每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-1
Head Spindle清扫
维护工具
清洗液、超细纤维布、Air gun
措施
Step 1. 参 考详见详见"3. X-Frame 前面移动"( 第 1 - 3 页 ) 、进 行 X Frame
的前面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)
Step 3. 从真空过滤器分离圈管
Chapter 5
每月检验

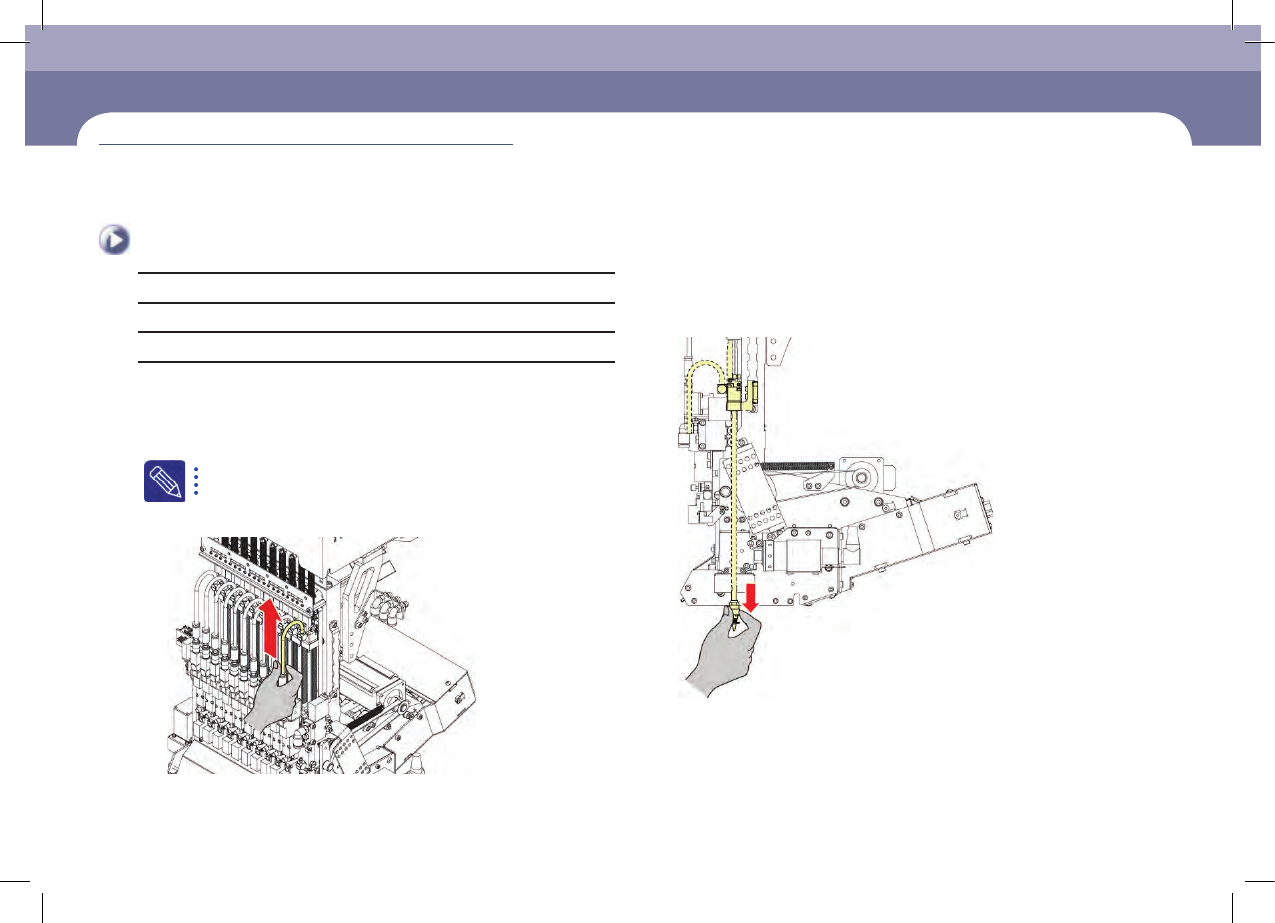

Step 4. 拆下相应的吸嘴
Head
Spindle
清扫
(所需时间: 30分 / No. M-1)
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-2
Head Spindle清扫
每月检验

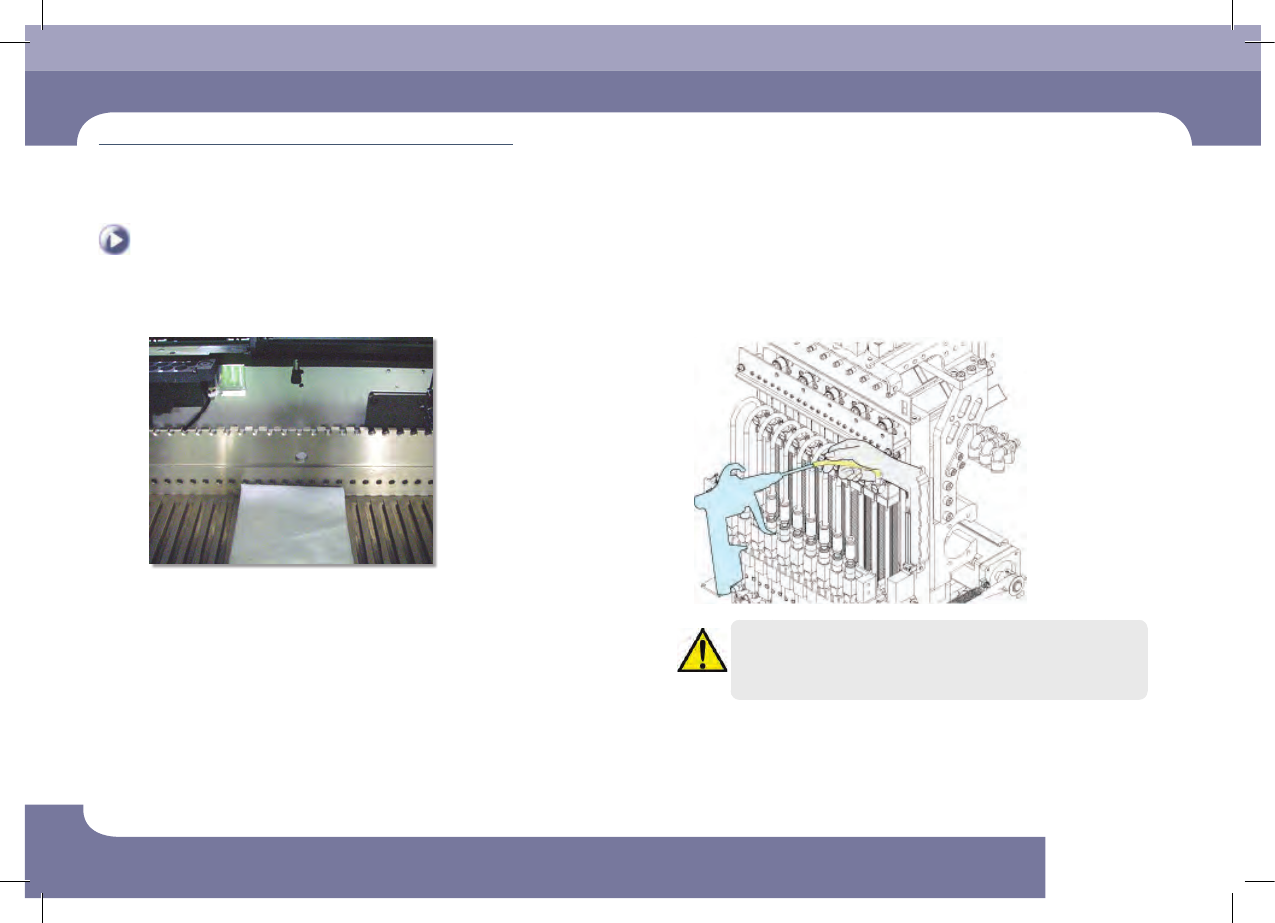

Step 5. 主轴下方垫入布块后， Step 6. 利用风枪喷射压缩空气
注 意
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
Step 7. 参考 详见"3. 撤销紧急停止"(第1-6页)解除紧急停止后重新进行
作业
每月检验
Chapter 5
Next Generation, Multi-Functional Placer
DECAN S1 Maintenance Handbook
5-3
Conveyor Sensor / Fiducial Mark 检查及清扫
Conveyor
Sensor
/
Fiducial
Mark
检查及清扫
维护工具
清洗液、布块、棉签
措施
Step 1. 参考详见详见"4. X Frame 后面移动"(第1-4页)使 X Frame向背面
进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见详见"2. 紧急停止"(第1-2页)

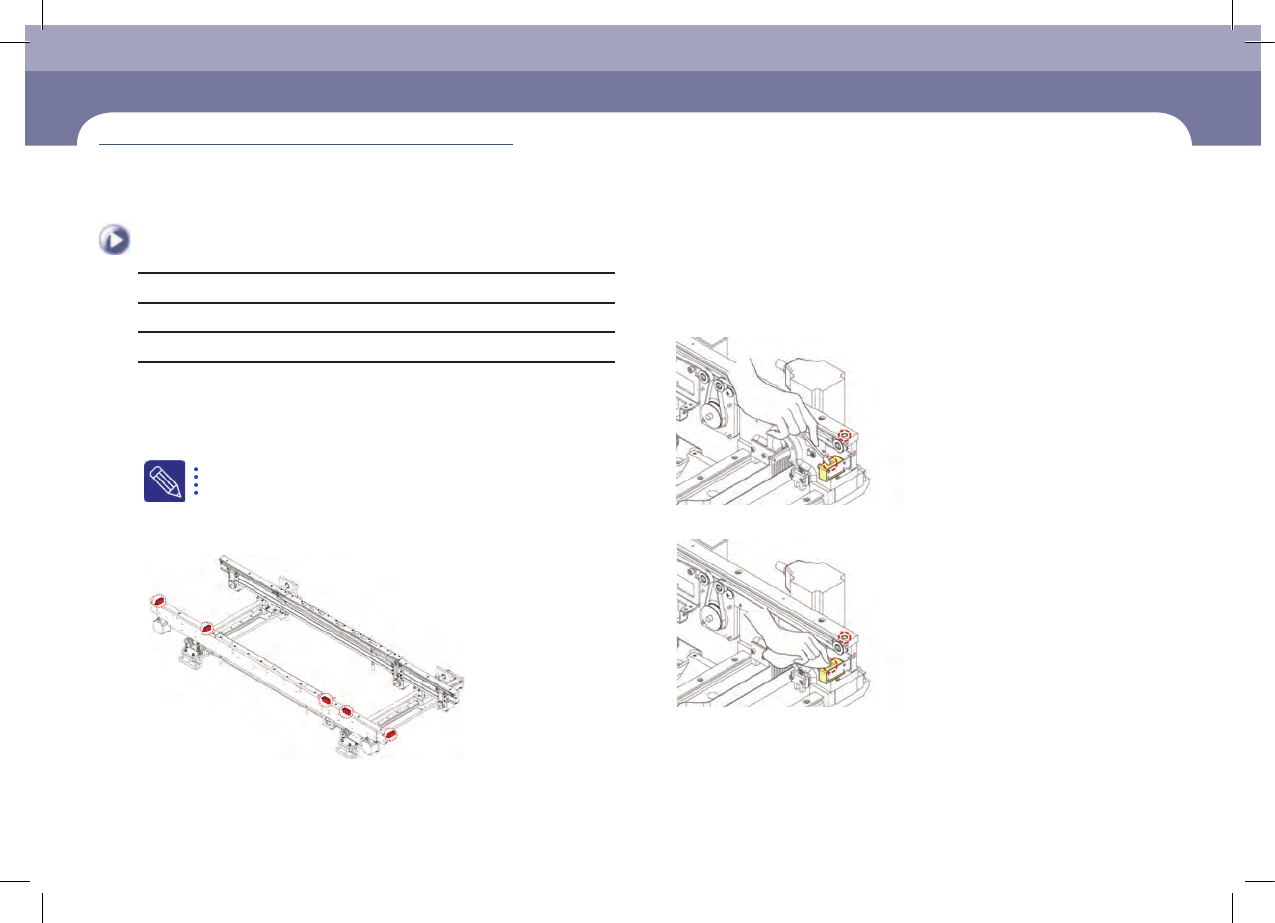

Step 3. 在下图中确认对应Photo Sensor的 识 别 程 度 。( 红 色 LED在识别了
对象时闪烁）
Rear
Front
Step 4. 利用棉签与超细纱布擦拭感应器窗口与基准标记。
① 用棉签清除Sensor窗的灰尘、污渍
② 用棉布清除
Sensor
窗的灰尘、污渍
(所需时间: 10分 / No. M-2)
