2-41
2
6
确认保存的数据。
1. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
2. 被复制的视野显示在视野分布图中，视野数据也被添加到视野列表中。
“视野编辑”画面
被添加的视野数据被复制的视野
26259-P7-00
● 间距扩展
下面，介绍将 1、2 号拼板的信息扩展到 3 〜 8 号拼板的方法。
1
按 [ 展开拼板 ] 按钮。
打开“展开拼板”画面。
2
从拼板信息列表中选定准备扩展的拼板。
边按键盘的 [Shift] 键，边按拼板的 [ 行选择 ] 按钮。
此例中，按 1、2 号拼板的 [ 行选择 ] 按钮。[ 行选择 ] 按钮切换为黑色显示，被选定的拼板的贴片信息
显示为红色。
选定拼板
“展开拼板”画面
[展开拼板]按钮被选定的贴片信息
[行选择]按钮
“视野编辑”画面
拼板信息列表
26260-P7-00
2-42
2
3
勾选展开选项。
根据需要，勾选展开选项的选择框。
展开坏板标记
需要同时复制坏板标记时勾选。
4
按 [ 间距扩展 ] 按钮。
打开“间距扩展”画面。
“间距扩展”画面
以Y方向扩展为例
[间距扩展]按钮“间距扩展”画面
26261-P7-00
5
输入复制数量与间距。
在“拼板总数”输入框中输入复制后 X、Y 方向上拼板的个数，“拼板间距 (mm)”输入框中输入 X、Y
方向上拼板的间距。
n
要点
在拼板上对多个视野进行间距扩展时，必须在“拼板间距”输入框中输入拼板间距的设计值 ( 单位 ：mm)。
6
选择优先扩展方向。
从“优先扩展方向”下拉框中选择想要复制的方向。
优先扩展方向
X方向
Y方向
25205-P7-00
2-43
2
7
按 [OK] 按钮，开始扩展。

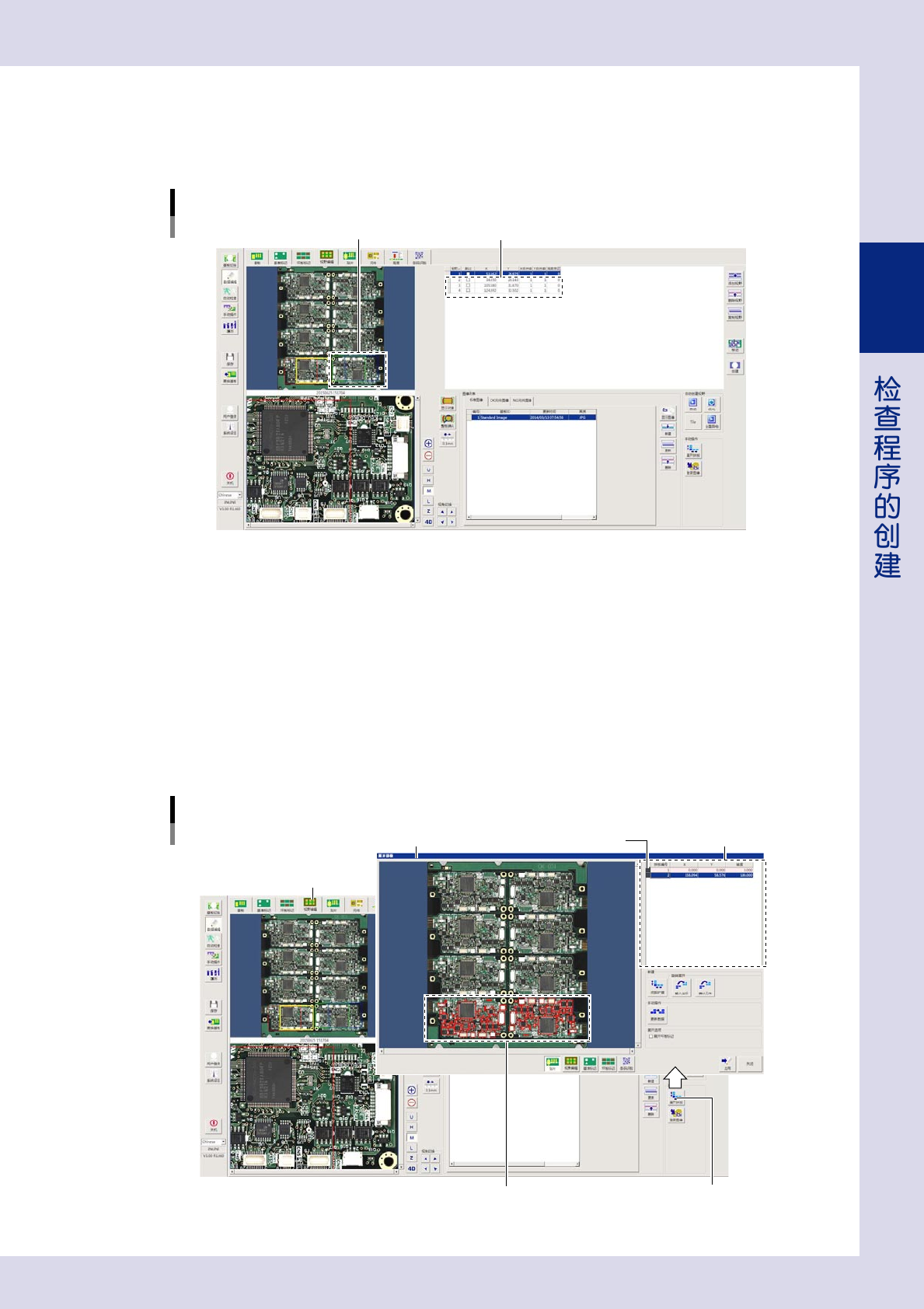

被复制的拼板贴片信息显示在基板整板图像上，拼板信息被添加到拼板信息列表中。
扩展之后的画面
被复制的贴片信息 被添加的拼板信息
26262-P7-00
8
将扩展的数据保存到基板程序中。
1. 按“展开拼板”画面的 [ 应用 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。扩展的拼板数据被保存到检查程序中。
9
确认保存的数据。
1. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
2. 被复制的视野显示在视野分布图中，视野数据被添加到视野列表中。
“视野编辑”画面
被复制的视野 被添加的视野数据
26263-P7-00
0
更新图像。
按“图像列表”分组框中的 [ 更新 ] 按钮，更新图像。
q
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
