2-46 2 ● 更新数据 对数据进行了编辑，如添加、删除、移动了元件等时，使用更新数据功能可以将该信息扩展到其它拼板。 下面，以添加元件为例介绍更新数据功能的使用方法。 1 在“贴片”画面添加元件。 参照本章后述“3.5.3 添加元件的贴片信息”的内容在贴片信息中添加元件。 添加元件 添加的元件 添加的元件 [展开拼板]按钮 “贴片”选项卡 26268-P7-00 2 按 [ 展开拼板 ] 按钮。 打开“展开拼板”画面。 3 从拼…
2-45
2
4

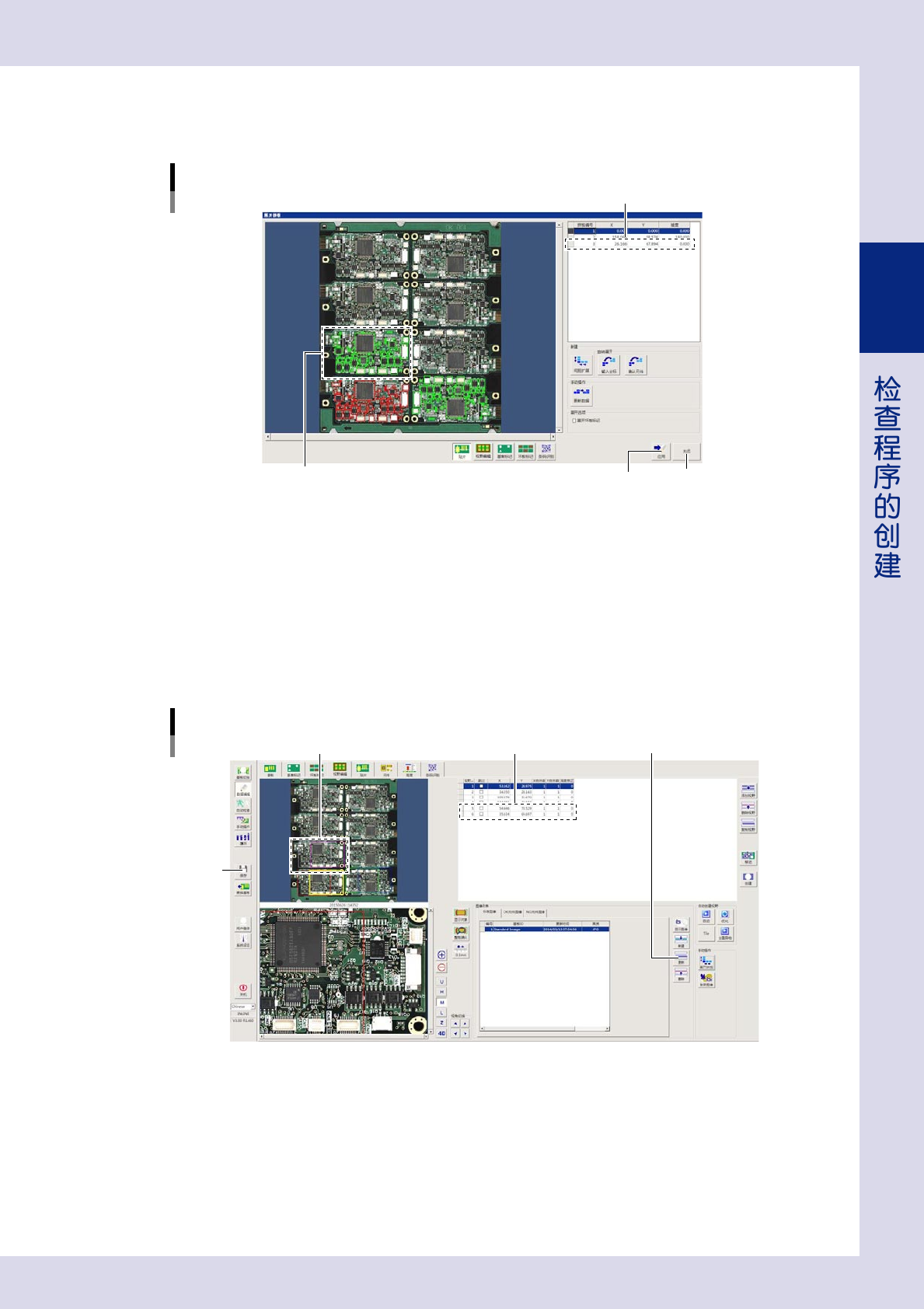

按 [OK] 按钮进行展开。
被展开的拼板贴片信息显示在基板整板图像中，拼板信息被添加到拼板信息列表中。
展开之后的画面
被添加的拼板信息
被展开的贴片信息
26266-P7-00
5
将展开的数据保存到基板程序中。
1. 按“展开拼板”画面的 [ 应用 ] 按钮。
2. 显示确认对话框之后，按 [ 是 ] 按钮。展开的拼板数据被保存到检查程序中。
6
确认保存的数据。
1. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
2. 被复制的视野显示在视野分布图上，视野数据被添加到视野列表中。
“视野编辑”画面
被添加的视野数据被复制的视野
26267-P7-00
7
更新图像。
按“图像列表”分组框中的 [ 更新 ] 按钮，更新图像。
8
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-46
2

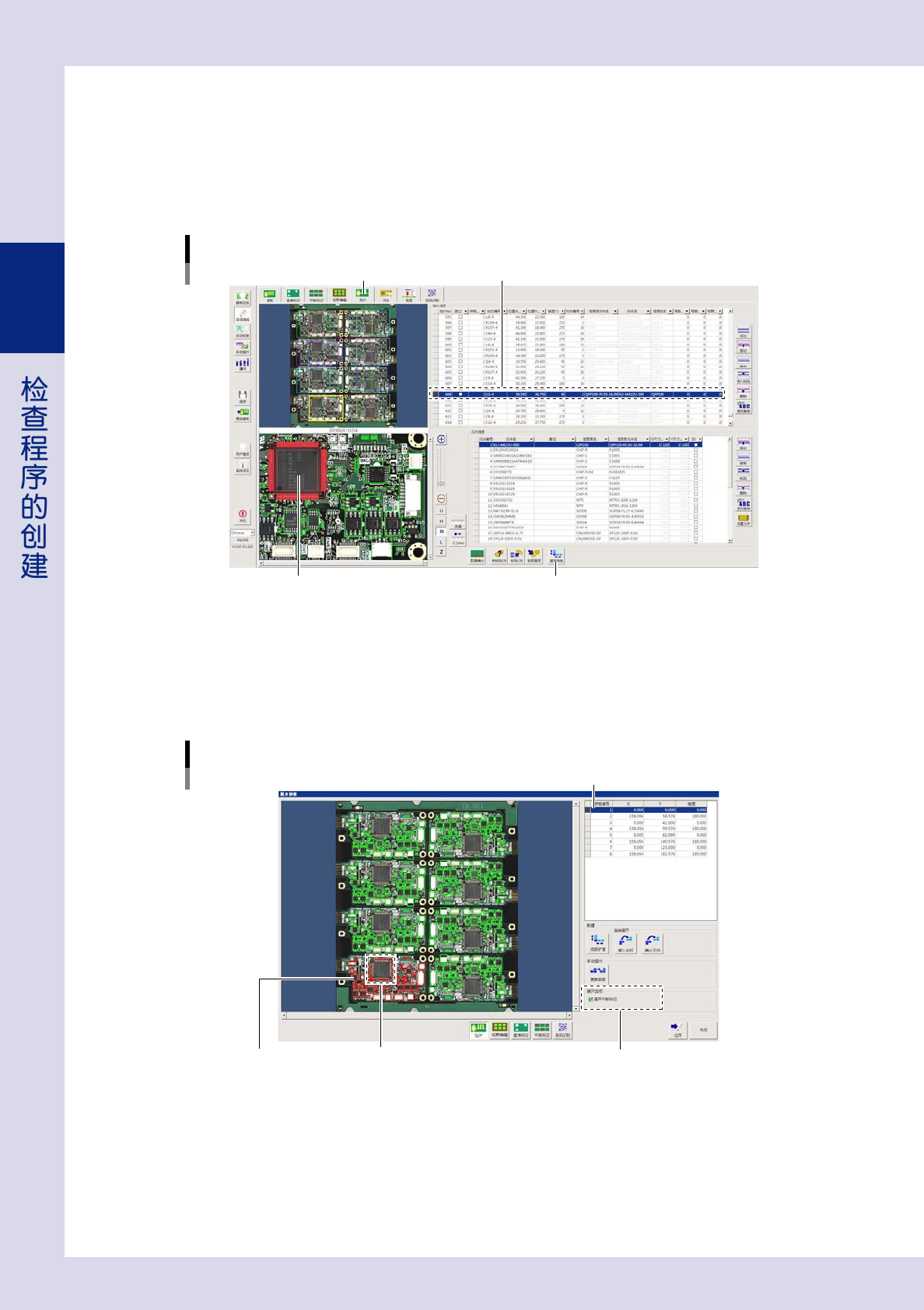

● 更新数据
对数据进行了编辑，如添加、删除、移动了元件等时，使用更新数据功能可以将该信息扩展到其它拼板。
下面，以添加元件为例介绍更新数据功能的使用方法。
1
在“贴片”画面添加元件。
参照本章后述“3.5.3 添加元件的贴片信息”的内容在贴片信息中添加元件。
添加元件
添加的元件
添加的元件
[展开拼板]按钮
“贴片”选项卡
26268-P7-00
2
按 [ 展开拼板 ] 按钮。
打开“展开拼板”画面。
3
从拼板列表中选择添加了元件的拼板。
“展开拼板”画面
选定拼板
被选定的拼板 添加的元件
26269-P7-00
4
勾选展开选项。
需要同时复制坏板标记时，勾选“展开坏板标记”选择框。
2-47
2
5
按 [ 更新数据 ] 按钮，更新数据。
显示确认对话框之后，按 [ 是 ] 按钮，更新数据。
更新数据
[更新数据]按钮
26270-P7-00
6
将更新的数据保存到检查程序中。
1. 按 [ 应用 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮。
更新后的拼板数据被保存到检查程序中。
2. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
更新之后的画面
被展开的贴片信息
[应用]按钮 [关闭]按钮
26271-P7-00
7
更新图像。
按“图像列表”分组框中的 [ 更新 ] 按钮，更新图像。
8
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
