2-47
2
5

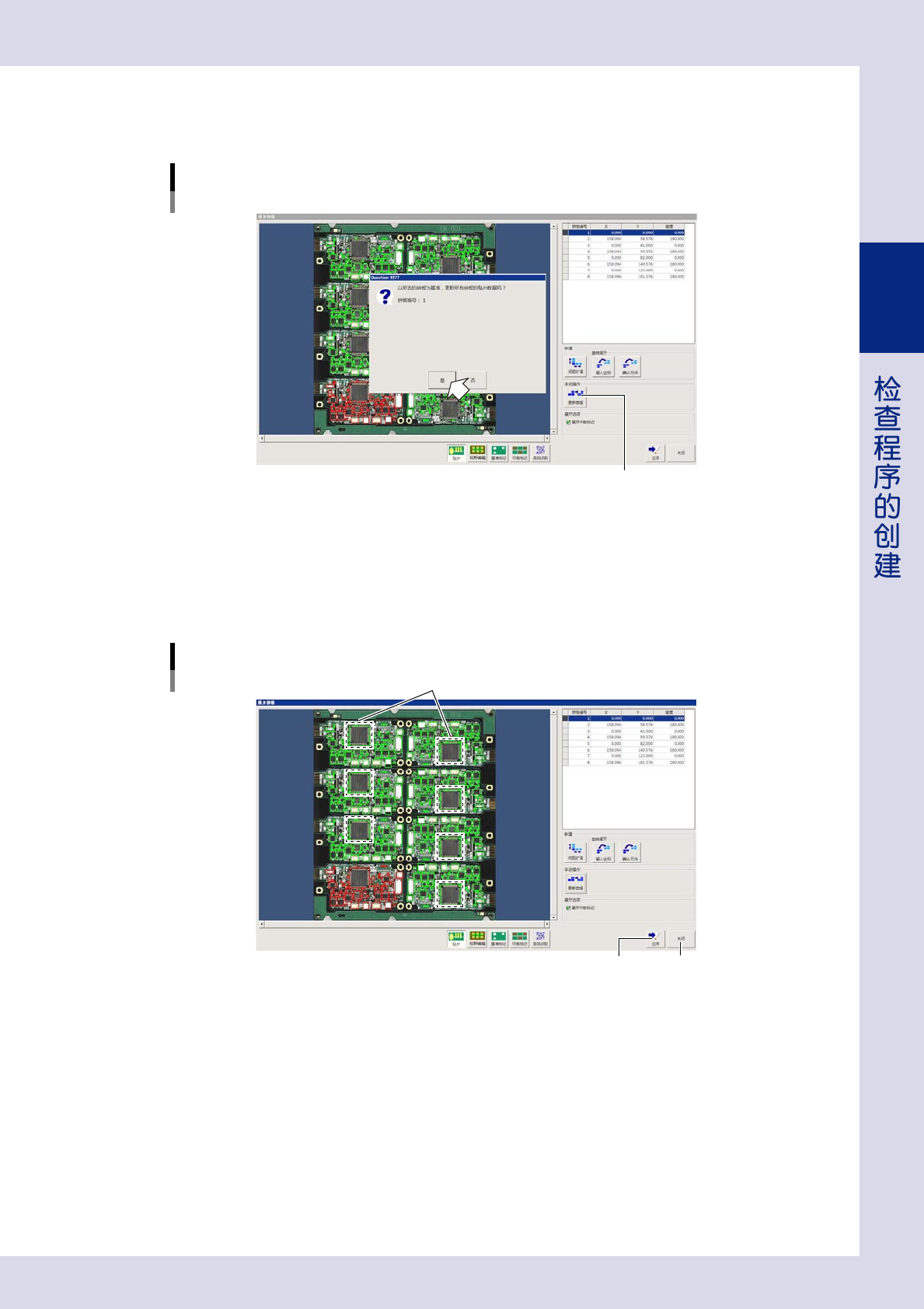

按 [ 更新数据 ] 按钮，更新数据。
显示确认对话框之后，按 [ 是 ] 按钮，更新数据。
更新数据
[更新数据]按钮
26270-P7-00
6
将更新的数据保存到检查程序中。
1. 按 [ 应用 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮。
更新后的拼板数据被保存到检查程序中。
2. 按“展开拼板”画面的 [ 关闭 ] 按钮，返回“视野编辑”画面。
更新之后的画面
被展开的贴片信息
[应用]按钮 [关闭]按钮
26271-P7-00
7
更新图像。
按“图像列表”分组框中的 [ 更新 ] 按钮，更新图像。
8
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-48
2

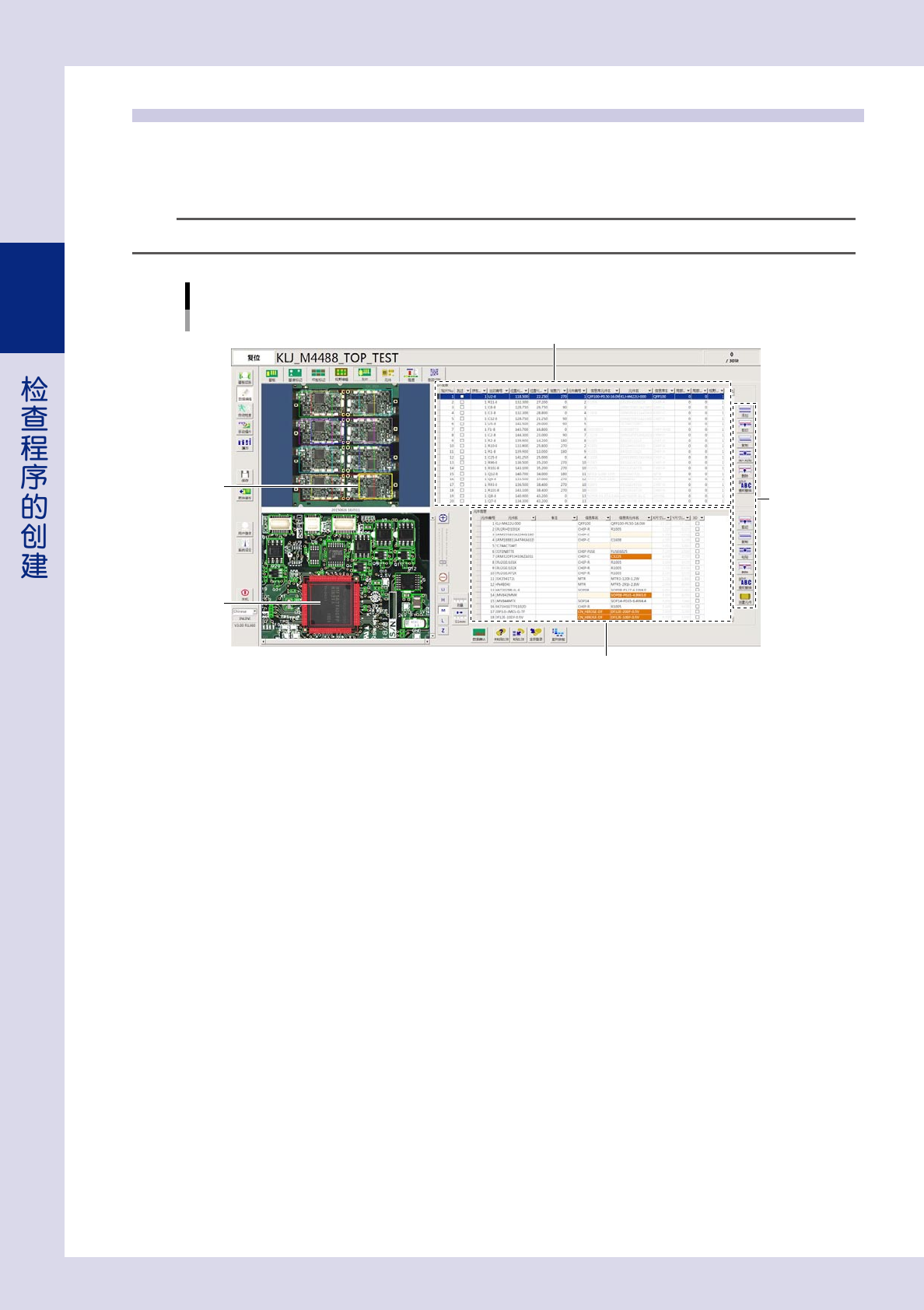

3.5 贴片参数
在贴片参数画面可以对读入的检查程序中需检查的元件编辑贴装信息。从 YAMAHA 贴装数据 (YGX) 转换的检查
程序，在转换数据时已自动在元件的贴装位置粘贴了检查机中所登录的元件信息库。没有粘贴信息库的元件，需
手动从元件信息库中选择并粘贴对应的元件信息库，或登录新的信息库之后再粘贴。
n
要点
元件信息库，是将检查该元件时所需的多个检查对象作为一个组合保存的数据库。
“贴片”画面
贴片信息
元件信息
1
2
3
26243-P7-10
1. 视野的选定
在视野分布图上点击想要选择的视野，该视野的图像显示在下侧的视野图像中。
2. 元件的选定
‧
单击 ：在视野图像中选定元件之后再单击，该元件的检查对象框 ( 信息库 ) 将以红色显示。同时，贴片信息列表与元件
信息列表中的该元件行也会被选中。
‧
双击 ：在视野图像中双击想要选择的元件，画面会跳转到“元件”选项卡画面，并显示该元件的检查对象。
3. 贴片信息、元件信息用按钮
在贴片信息列表中可以添加、复制、删除贴片信息。
在元件信息列表中可以进行创建、复制、删除元件等操作。
关于各按钮的详细内容，请参照前述第 1 章“1.4.5‘贴片’画面”的内容。
2-49
2

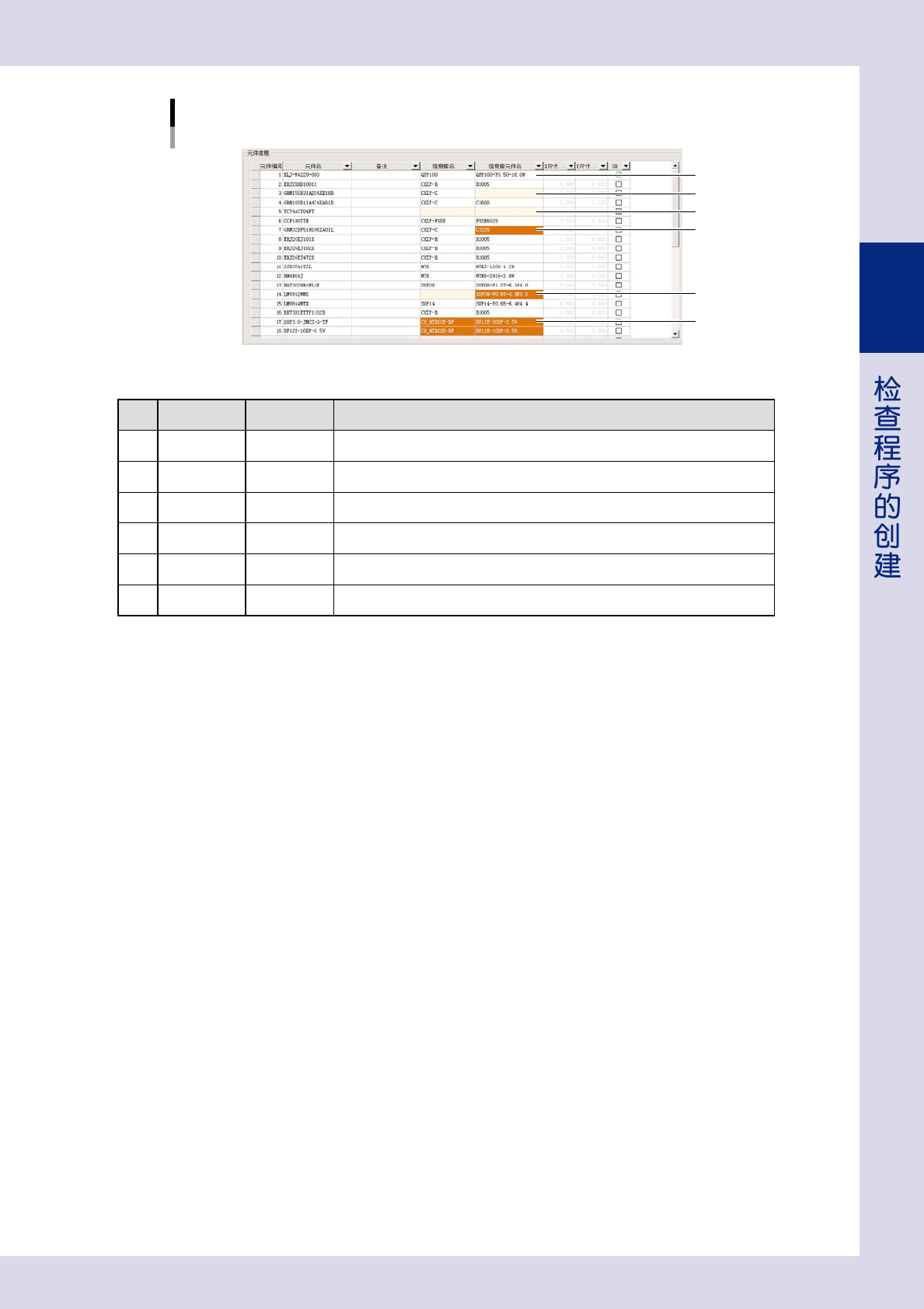

元件信息列表
1
2
3
4
5
6
26244-P7-00
■ 单元格背景的显示颜色
信息库名 信息库元件名 说明
1 无色 无色 信息库名与信息库元件名均已设置，且元件信息库中有登录。
2 无色 米色 信息库名已设置，但信息库元件名未设置。
3 米色 米色 信息库名与信息库元件名均未设置。
4 无色 橙色 信息库名与信息库元件名均已设置，但该信息库元件名未在元件信息库中登录。
5 米色 橙色 信息库名未设置，信息库元件名虽设置，但未在元件信息库中登录。
6 橙色 橙色 信息库名与信息库元件名均已设置，但未在元件信息库中登录。
