2-50 2 3.5.1 信息库的粘贴 下面，介绍在没有被自动粘贴信息库的元件上粘贴信息库的方法。 1 按 [ 数据编辑 ] 按钮，打开“贴片”选项卡画面。 2 选择未粘贴信息库的元件所在的视野。 在视野示意图上点击想要粘贴信息库的元件所在的视野。 3 选择元件，并按 [ 粘贴 LIB] 按钮。 在视野图像上点击想要粘贴信息库的元件之后，按 [ 粘贴 LIB] 按钮，打开“选择信息库”画面。 4 选择想要粘贴的信息库之后，按 [ 粘贴 …
2-49
2
元件信息列表
1
2
3
4
5
6
26244-P7-00
■ 单元格背景的显示颜色
信息库名 信息库元件名 说明
1 无色 无色 信息库名与信息库元件名均已设置，且元件信息库中有登录。
2 无色 米色 信息库名已设置，但信息库元件名未设置。
3 米色 米色 信息库名与信息库元件名均未设置。
4 无色 橙色 信息库名与信息库元件名均已设置，但该信息库元件名未在元件信息库中登录。
5 米色 橙色 信息库名未设置，信息库元件名虽设置，但未在元件信息库中登录。
6 橙色 橙色 信息库名与信息库元件名均已设置，但未在元件信息库中登录。
2-50
2
3.5.1 信息库的粘贴
下面，介绍在没有被自动粘贴信息库的元件上粘贴信息库的方法。
1
按 [ 数据编辑 ] 按钮，打开“贴片”选项卡画面。
2
选择未粘贴信息库的元件所在的视野。
在视野示意图上点击想要粘贴信息库的元件所在的视野。
3
选择元件，并按 [ 粘贴 LIB] 按钮。
在视野图像上点击想要粘贴信息库的元件之后，按 [ 粘贴 LIB] 按钮，打开“选择信息库”画面。
4
选择想要粘贴的信息库之后，按 [ 粘贴 ] 按钮。

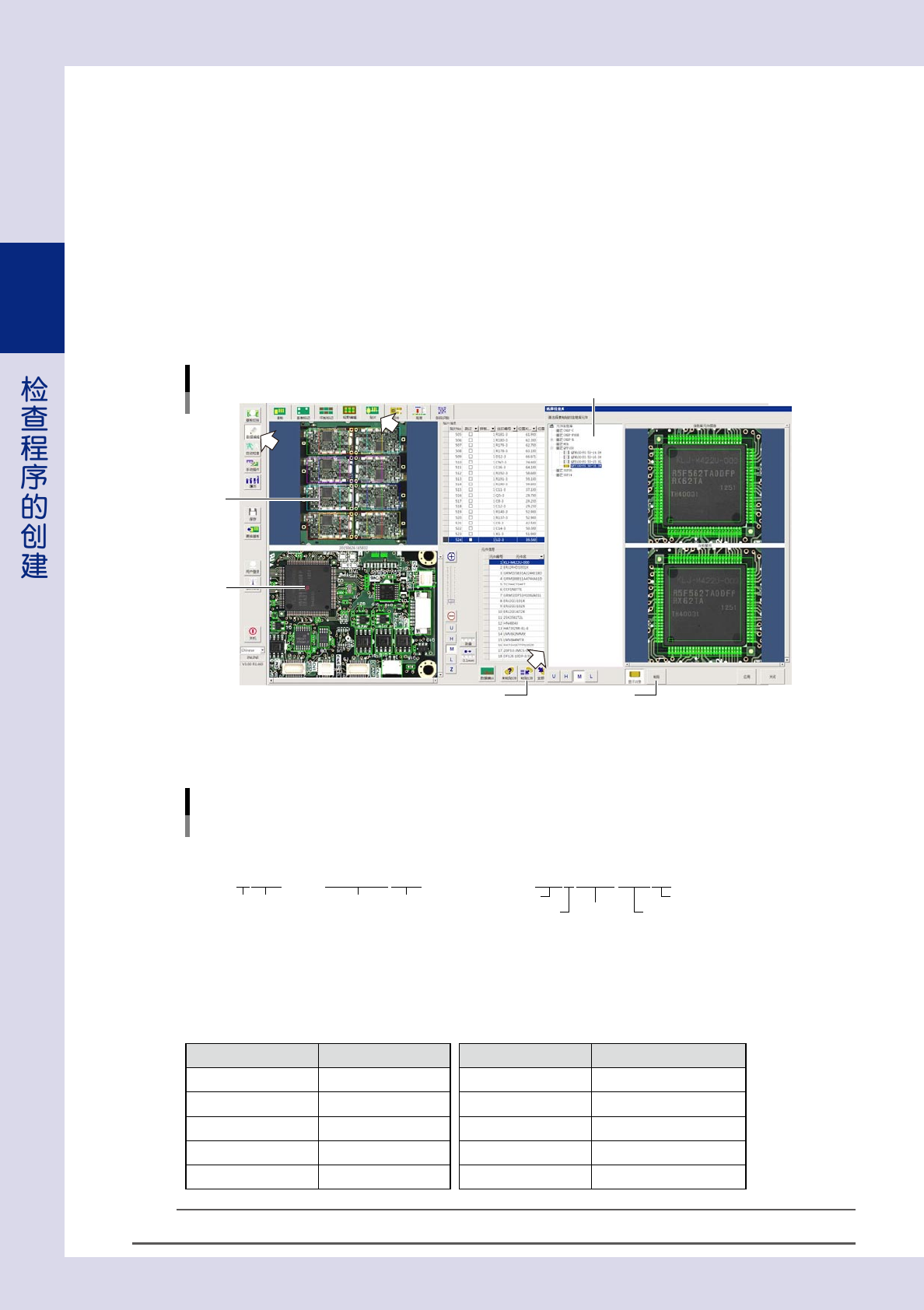

粘贴信息库
[粘贴]按钮
[粘贴LIB]按钮
选择想要粘贴的信息库
26245-P7-00
如果没有该元件用的信息库时，可以选择类似的信息库。
下面，举例介绍标准信息库的名称与内容。
R1005 TANTALC1005
SOP4-P1.27-3.5W2.9
标准信息库
信息库元件名示例
例1：电阻、电容器、钽电容器 例2：SOP
(4根引脚、间距1.27、引脚对边宽3.5mm、元件主体部宽2.9mm)
品种代码
品种代码
引脚根数
间距
引脚对边宽度
元件主体部宽度
尺寸
品种代码 尺寸
25206-P7-00
‧
引脚对边宽度，是指从引脚前端到相对的另一边的引脚前端的距离。
W ：2 边有引脚或 4 边有引脚的正方形元件
L ：4 边有引脚的元件的长方向距离
■ 代表性的代码列表
元件种类 代码 元件种类 代码
电阻
R
网络电阻
NR
电容器
C
晶体管
TR
微型晶体管
MTR
二极管
D
钽电容器
TANTALC
铝电容器
ALC
晶振
XL
集成电路
SOP
、
QFP
、
BGA
、
CSP
参考
创建新的信息库时，请参照后述第 3 章“1. 新建元件信息库的方法”。
2-51
2
5
将信息库粘贴到元件上。
1. 将光标移到视野图像上，会显示黄色的信息库。将该黄色信息库对准想要粘贴信息库的元件之后，
点击鼠标左键。
2. 显示确认对话框之后，按 [ 是 ] 按钮。信息库被粘贴在元件上。
粘贴信息库
将信息库(黄色)对准想要粘贴的元件
26246-P7-10
6
反复上述操作。
按照 Step4 〜 5 的步骤对没有粘贴信息库的所有元件粘贴信息库。
7
结束粘贴信息库的操作。
按“选择信息库”画面的 [ 关闭 ] 按钮，退出粘贴信息库的操作。
8
确认粘贴的数据。
确认粘贴了信息库的元件信息已被添加到“元件信息”列表中，“贴片信息”列表中该元件的“元件编号”
栏中已自动输入了该元件在“元件信息”列表中的“元件编号”。

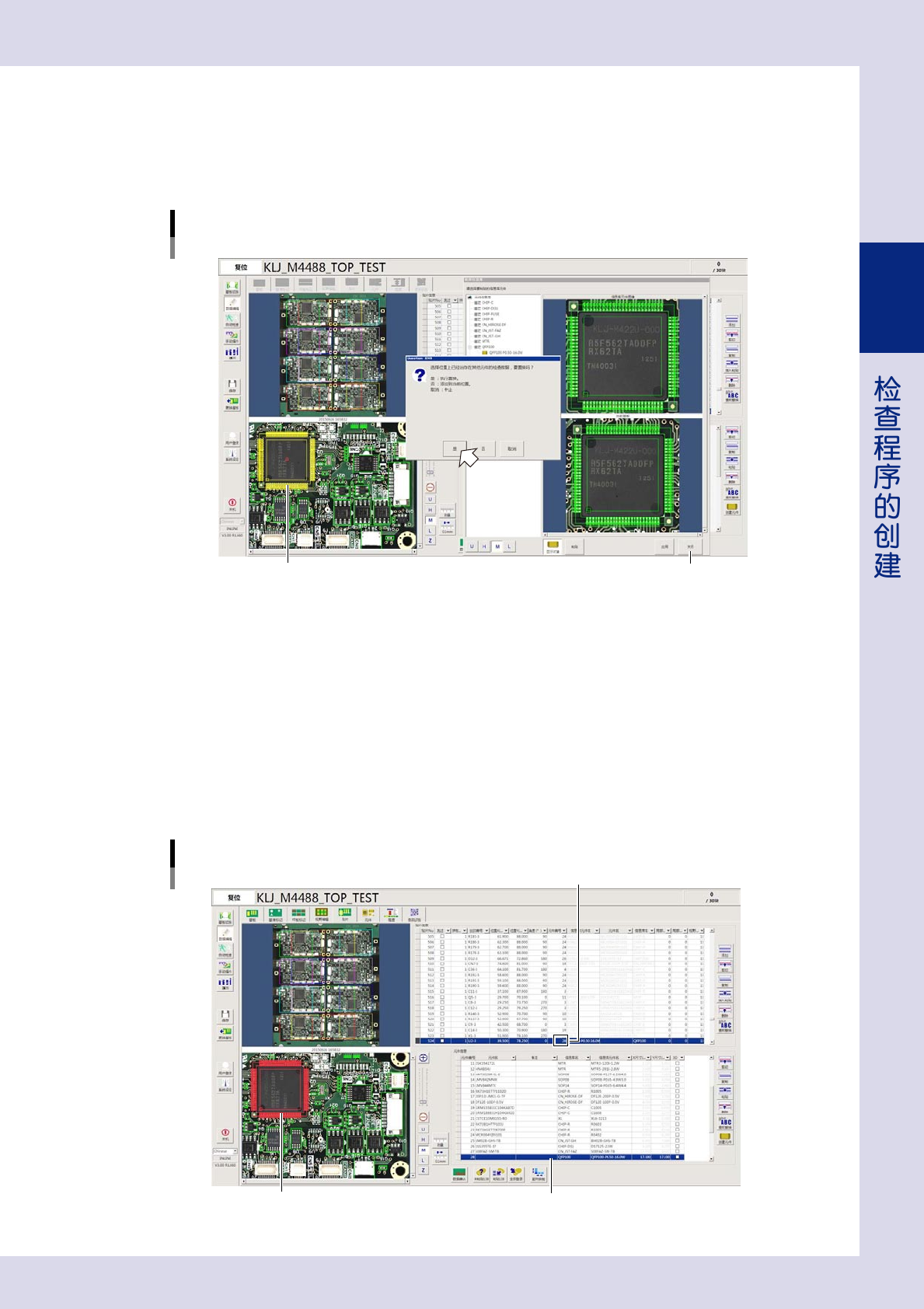

确认粘贴的数据
被粘贴的信息库 被添加的元件信息
自动输入元件编号
26247-P7-10
