3.5.3 添加元件的贴片信息
存在无贴片信息的元件时，需添加该元件的贴片信息。
下面，介绍在“贴片信息”列表中添加元件贴片信息的方法。
1
选择视野。
从视野分布图中选定需添加元件的视野。
2
按[添加]按钮。
视野的首行元件之下被添加 1 行。
添加贴片信息
[添加]按钮选定视野 添加的行
26248-P7-10
3
输入“丝印编号”。
在添加的元件中输入丝印编号。
4
输入贴装坐标。
在添加的元件中输入正确的位置坐标。
参考
通过直接在视野图像上将元件框拖动到元件上也可以输入贴装坐标。
5
输入“角度”。
在添加的元件中输入该元件的贴装角度。
6
输入“元件编号”。
“元件信息”列表中有该元件的信息时，输入该元件的编号。
若没有，则按 [ 创建元件 ] 按钮创建该元件的信息库。
参考
关于创建元件的详细内容，请参照后述第 3 章“1. 新建元件信息库的方法”。
输入贴片信息
[创建元件]按钮
26249-P7-10
2-54
2

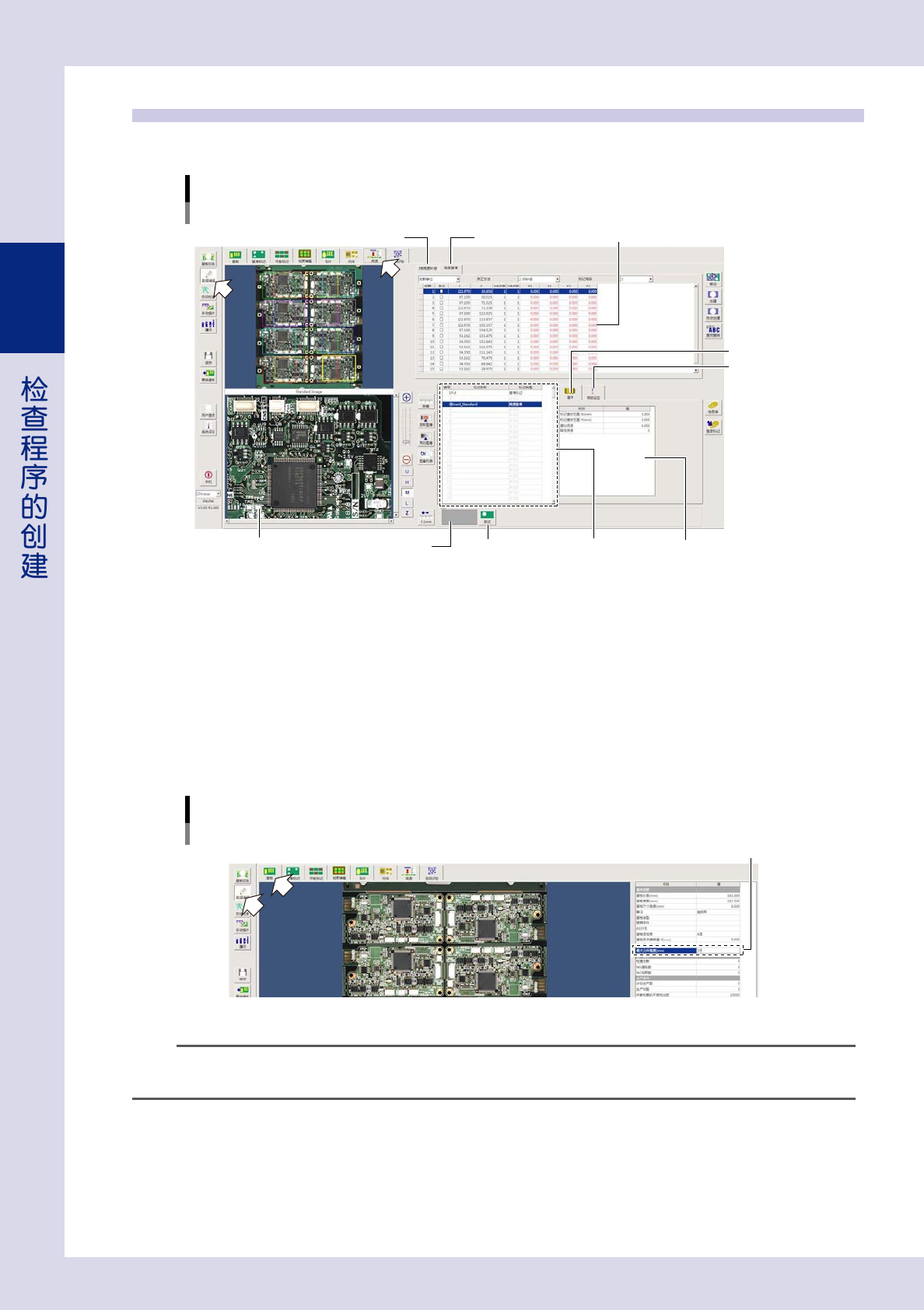

3.6 高度参数 ( 选配 )
该画面，只有选配了激光高度感应器或 3D 投影仪的检查机才显示。
[数据编辑] -“高度”画面
以“高度基准”选项卡为例
测定点列表
参数标记数据列表
基本参数
照明设定参数
“Z轴高度补偿”选项卡 “高度基准”选项卡
[测试]按钮检出状态视野图像
26274-P7-00
在“Z 轴高度补偿”选项卡中，设置通过激光高度感应器或 3D 投影仪测量基板面的高度后对相机头的高度进行补
偿时使用的参数。在“高度基准”选项卡中，设置进行 3D 检查用的基准面的高度。
3.6.1 Z 轴高度补偿
准备检查的基板有挠曲时，通过测量基板面的高度之后对相机头的高度 (Z 轴 ) 进行补偿，可以正确检查基板。
下面，介绍使用 Z 轴高度补偿时的设置方法。
1
设置“最大元件高度”。
打开 [ 数据编辑 ] -“基板”画面，设置“最大元件高度”参数。
[数据编辑] -“基板”画面
设置最大元件高度
设置此处
26275-P7-00
n
要点
‧
若补偿之后的相机头会下降到比最大元件高度还低的位置，这可能会导致与高个元件发生接触，因此无法使用 Z 轴高度补偿。
‧
最大元件高度距离基板面的高度在 40mm 以下时，相机 ( 照明 ) 不会与元件发生干扰。
2
打开 [ 数据编辑 ]-“高度”画面。
2-55
2
3
选择“Z 轴高度补偿”选项卡并进行设置。
设置“Z轴高度补偿”选项卡
1
4 5
2 3
26276-P7-00
1. 从下拉框中选定“执行”。
2. “Z 轴高度补偿”选择为“3D”或“激光”。
3. 在“标记号码”中选择准备使用的标记号码 ( 只有“Z 轴高度补偿”选择为“3D”时才需设置标记号码。)
4. 在“修正方法”中选择补偿点数。
‧
不执行
不补偿相机头的高度。
‧
1 点补偿
通过测定 1 点的高度之后进行补偿。
‧
2 点补偿
通过测定 2 点的高度之后进行补偿。
‧
3 点补偿
通过测定 3 点的高度之后进行补偿。
5. 输入补偿坐标。
‧
1 点补偿
[X ：1/2 基板长度，1/2 基板宽度 ]
‧
2 点补偿
[X ：1/3 基板长度，1/2 基板宽度 ]、[X ：2/3 基板长度，1/2 基板宽度 ]
‧
3 点补偿
[X：1/4 基板长度，1/2 基板宽度 ]、[X：2/4 基板长度，1/2 基板宽度 ]、[X：3/4 基板长度，1/2 基板宽度 ]
4
设置标记信息。
只有“Z 轴高度补偿”选择为“3D”时，才需设置标记信息。
1. 设置标记数据列表。
在与“Z 轴高度补偿”选项卡的“标记号码”中设置的号码相同的编号行中设置“标记名”与“标记
类型”。
设置标记数据列表
Z轴高度补偿
选择“Z轴高度补偿”
26277-P7-00
‧
标记名称
用半角英文数字输入标记的名称。字数控制在 19 字以内，无法使用空格键。
‧
标记类型
从下拉框中选择“Z 轴高度补偿”。
