2-56 2 2. 设置“基本”参数中的“标记查找范围 X、Y(mm)” 。 “Z 轴高度补偿”值，将根据此处设置的范围内的 3D 平均高度算出。 “基本”参数 Z轴高度补偿 26278-P7-00 5 测定高度。 按 [ 测试 ] 按钮，对设置的测定点测定高度。 参考 若检出了测定点，测量结果会显示在视野图像的左上角。 6 保存检查程序。 按按钮区的 [ 保存 ] 按钮，保存检查程序。 n 要点 在自动检查过程中，若对相机头的高度 (…
2-55
2
3
选择“Z 轴高度补偿”选项卡并进行设置。
设置“Z轴高度补偿”选项卡
1
4 5
2 3
26276-P7-00
1. 从下拉框中选定“执行”。
2. “Z 轴高度补偿”选择为“3D”或“激光”。
3. 在“标记号码”中选择准备使用的标记号码 ( 只有“Z 轴高度补偿”选择为“3D”时才需设置标记号码。)
4. 在“修正方法”中选择补偿点数。
‧
不执行
不补偿相机头的高度。
‧
1 点补偿
通过测定 1 点的高度之后进行补偿。
‧
2 点补偿
通过测定 2 点的高度之后进行补偿。
‧
3 点补偿
通过测定 3 点的高度之后进行补偿。
5. 输入补偿坐标。
‧
1 点补偿
[X ：1/2 基板长度，1/2 基板宽度 ]
‧
2 点补偿
[X ：1/3 基板长度，1/2 基板宽度 ]、[X ：2/3 基板长度，1/2 基板宽度 ]
‧
3 点补偿
[X：1/4 基板长度，1/2 基板宽度 ]、[X：2/4 基板长度，1/2 基板宽度 ]、[X：3/4 基板长度，1/2 基板宽度 ]
4
设置标记信息。
只有“Z 轴高度补偿”选择为“3D”时，才需设置标记信息。
1. 设置标记数据列表。
在与“Z 轴高度补偿”选项卡的“标记号码”中设置的号码相同的编号行中设置“标记名”与“标记
类型”。
设置标记数据列表
Z轴高度补偿
选择“Z轴高度补偿”
26277-P7-00
‧
标记名称
用半角英文数字输入标记的名称。字数控制在 19 字以内，无法使用空格键。
‧
标记类型
从下拉框中选择“Z 轴高度补偿”。
2-56
2
2. 设置“基本”参数中的“标记查找范围 X、Y(mm)”。
“Z 轴高度补偿”值，将根据此处设置的范围内的 3D 平均高度算出。
“基本”参数
Z轴高度补偿
26278-P7-00
5
测定高度。
按 [ 测试 ] 按钮，对设置的测定点测定高度。
参考
若检出了测定点，测量结果会显示在视野图像的左上角。
6
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
n
要点
在自动检查过程中，若对相机头的高度 (Z 轴高度 ) 进行了补偿，“自动检查”-“检查时间”画面的“高度补偿识别时间”显示框
中会显示识别时间。
2-57
2

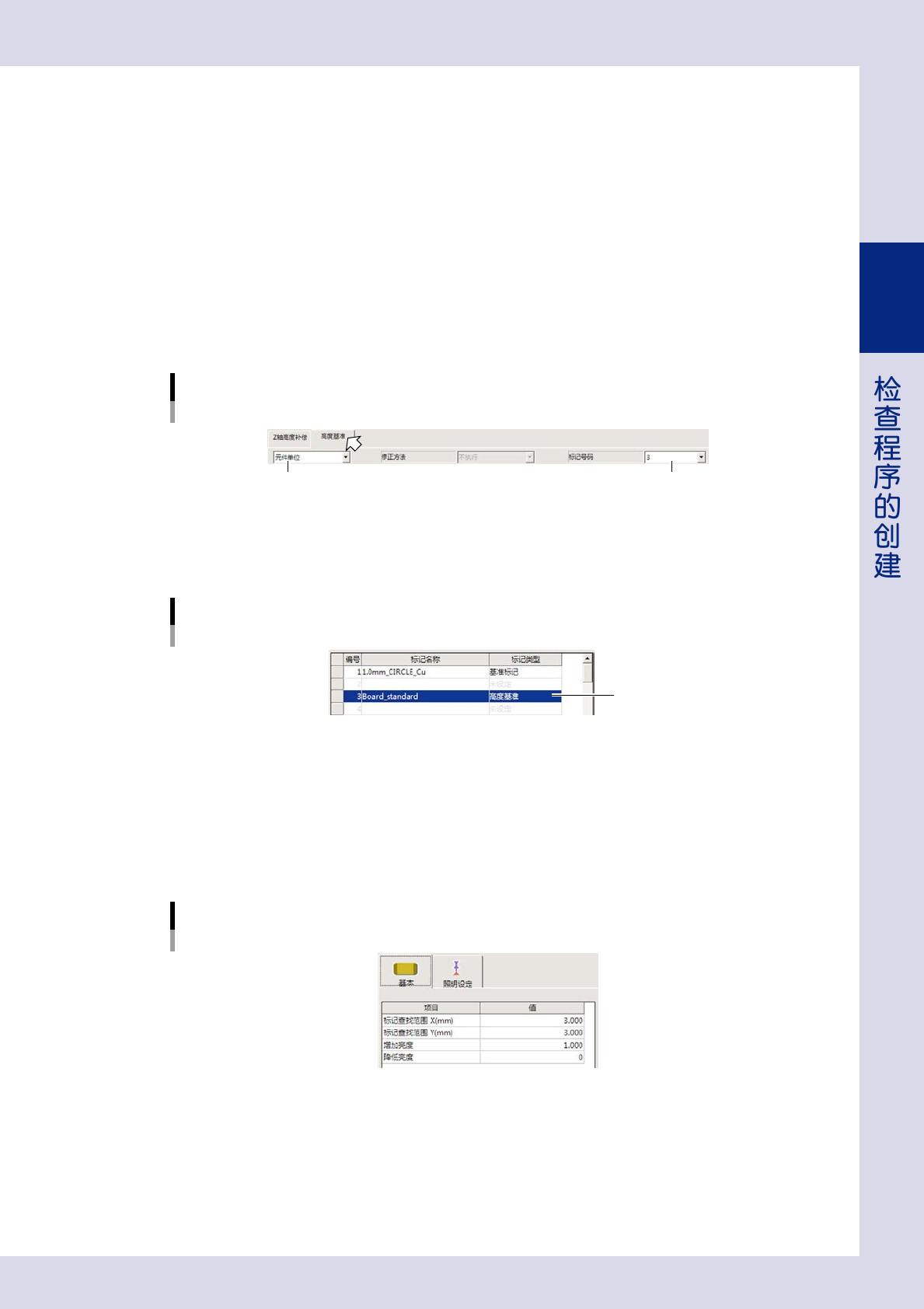

3.6.2 高度基准
下面，介绍设置 3D 检查用的基准面高度的方法。高度基准可以以元件为单位测定，也可以以视野为单位测定。
请根据需要选择使用。
■ 以元件为单位测定
在检查元件时的图像内测定基板颜色部分的高度，将该高度作为以元件为单位的高度基准。
1
打开 [ 数据编辑 ]-“高度”画面。
2
选择“高度基准”选项卡并进行设置。
1. 从下拉框中选定“元件单位”。
2. “标记号码”中选择准备使用的标记号码。
设置“高度基准”选项卡
以元件为单位测定
选择“元件单位” 选择标记号码
26279-P7-00
3
设置标记数据列表。
在与“高度基准”选项卡的“标记号码”中选定的号码相同的编号行中设置“标记名称”与“标记类型”。
设置标记数据列表
以元件为单位测定
选择“高度基准”
26280-P7-00
‧
标记名称
用半角英文数字输入标记的名称。字数控制在 19 字以内，无法使用空格键。
‧
标记类型
从下拉框中选择“高度基准”。
4
设置“基本”参数。
“基本”参数
以元件为单位测定
26281-P7-00
标记查找范围 X、Y(mm)
设置提取基板颜色的范围。
增加亮度
为便于确认基板颜色而调亮整个标记查找范围。
降低亮度
为突出基板颜色而调暗整个标记查找范围。
