CPP715A200_YSi Prog V3_C - 第130页
3-3 3 2. 选择 IC (4 方向 ) 元件后，按 [ 下一步 ] 按钮。 创建元件 1 26301-P7-00 3. 选择 QFP 后，按 [ 下一步 ] 按钮。 创建元件 2 26302-P7-00 4. 选择形状后，按 [ 下一步 ] 按钮。 创建元件 3 26303-P7-00
3-2
3
1
打开 [ 数据编辑 ]-“贴片”画面。
2
选择没有信息库的元件。
在视野图像中点击没有信息库的元件，“元件信息”列表中的该元件行即被选中。

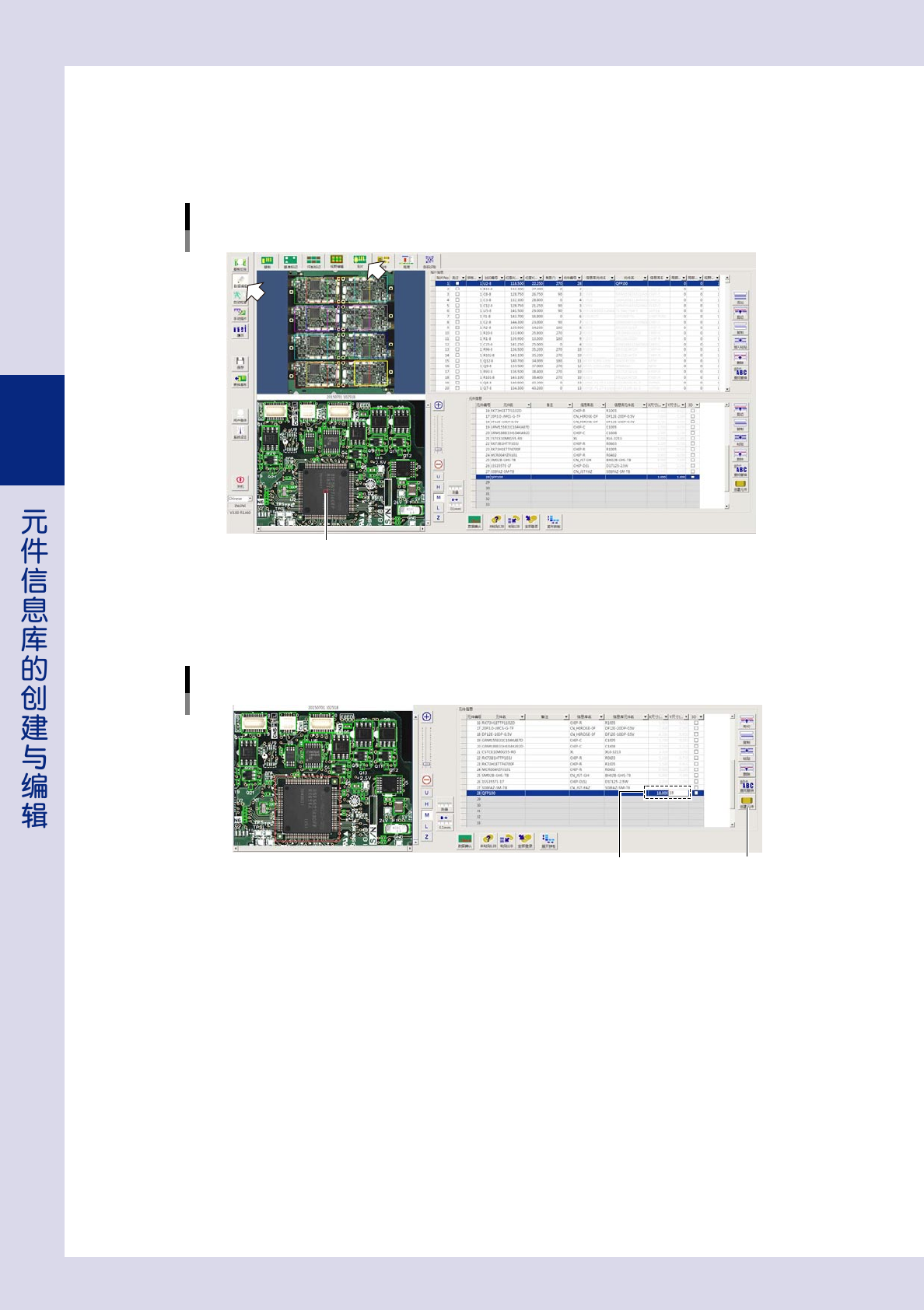

[数据编辑] -“贴片”画面
选择没有信息库的元件
26300-P7-10
3
编辑元件信息。
在该元件行的“X、Y 尺寸”栏中输入元件的尺寸。若元件尺寸已经自动输入，可以省略该步骤。
输入元件尺寸
[创建元件]按钮输入元件的X、Y尺寸
26366-P7-00
4
创建元件信息库。
1. 按 [ 创建元件 ] 按钮，打开“创建元件”画面。
3-3
3
2. 选择 IC (4 方向 ) 元件后，按 [ 下一步 ] 按钮。
创建元件 1
26301-P7-00
3. 选择 QFP 后，按 [ 下一步 ] 按钮。
创建元件 2
26302-P7-00
4. 选择形状后，按 [ 下一步 ] 按钮。
创建元件 3
26303-P7-00
3-4
3

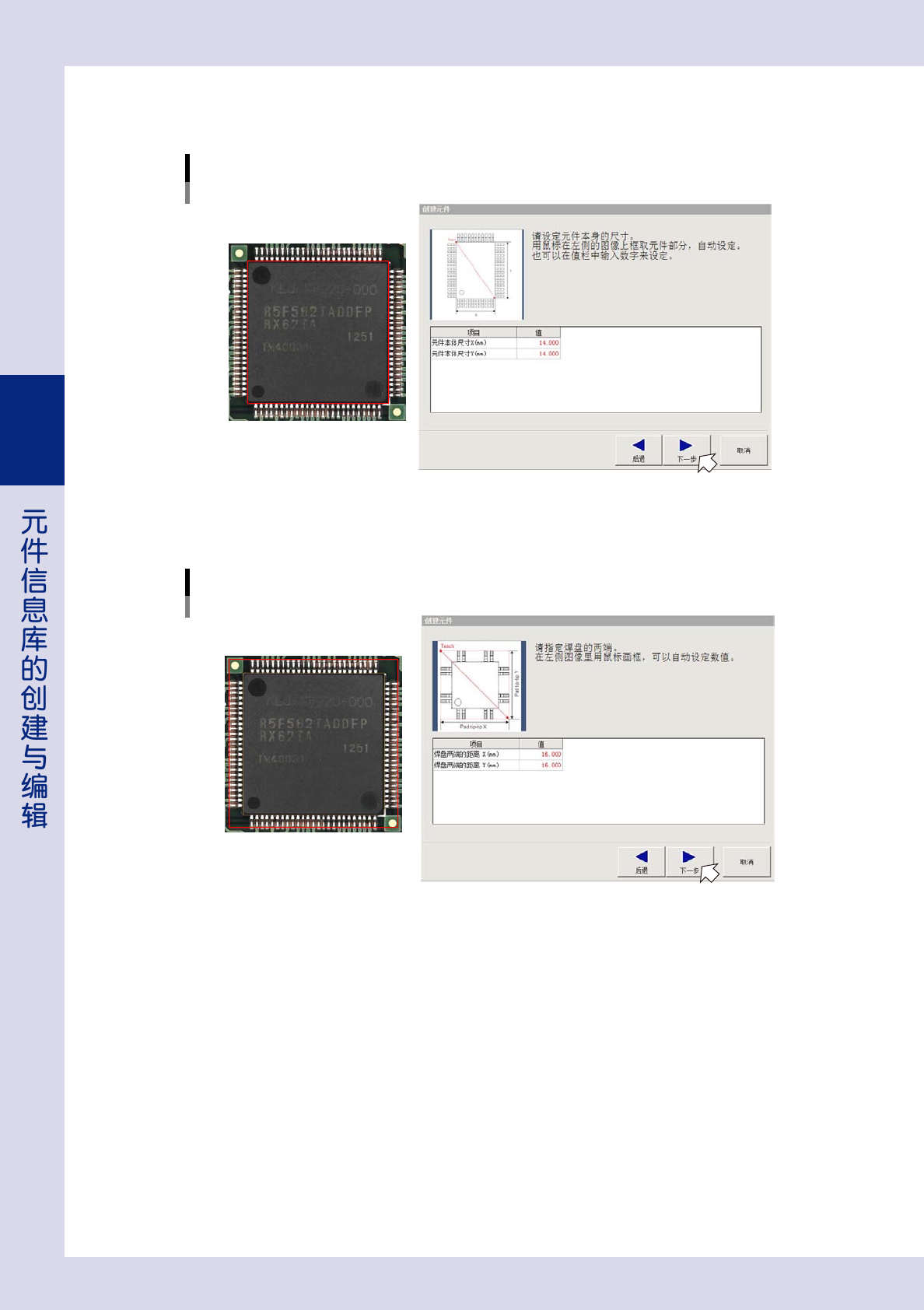

5. 指定元件主体部分的尺寸后，按 [ 下一步 ] 按钮。
可以直接在输入框中输入尺寸，也可以在元件图像上拖动鼠标通过框住元件的主体部分来输入。
创建元件 4
26304-P7-00
6. 指定焊盘前端到前端的尺寸后，按 [ 下一步 ] 按钮。
可以直接在输入框中输入尺寸，也可以在元件图像上拖动鼠标通过框住焊盘前端到前端来输入。
创建元件 5
26305-P7-00
