3-7 3 11. 指定焊盘的宽度后，按 [ 下一步 ] 按钮。 可以直接在输入框中输入尺寸，也可以在元件图像上拖动鼠标通过框住 1 个焊盘来输入。 创建元件 10 26310-P7-00 5 按 [ 完成 ] 按钮，登录信息库。 1. 显示确认对话框之后，根据需要修改“信息库名”与“信息库元件名” 。 2. 按 [ 是 ] 按钮，登录创建的信息库。 登录信息库 26311-P7-00
3-6
3
9. 指定引脚间距后，按 [ 下一步 ] 按钮。
可以直接在输入框中输入尺寸，也可以在元件图像上拖动鼠标通过框住引脚间距来输入。
创建元件 8
26308-P7-00
10. 指定引脚根数后，按 [ 下一步 ] 按钮。
可以直接在输入框中输入尺寸，也可以在元件图像上拖动鼠标通过框住一侧的所有引脚来输入。
创建元件 9
26309-P7-00
3-7
3
11. 指定焊盘的宽度后，按 [ 下一步 ] 按钮。
可以直接在输入框中输入尺寸，也可以在元件图像上拖动鼠标通过框住 1 个焊盘来输入。
创建元件 10
26310-P7-00
5
按 [ 完成 ] 按钮，登录信息库。
1. 显示确认对话框之后，根据需要修改“信息库名”与“信息库元件名”。
2. 按 [ 是 ] 按钮，登录创建的信息库。
登录信息库
26311-P7-00
3-8
3
2.元件信息库的编辑
元件信息库，是由部位与检查该部位用的检查项目所组成。本章节，介绍编辑元件信息库的方法。
元件信息库在“部位信息”中分为“元件本体”、“引脚组”等部位。选择各部位，“检查项目信息”中会显示检查
该部位用的检查项目。各部位所对应的检查项目，请参照前述第 2 章“1.3检查项目”的内容。

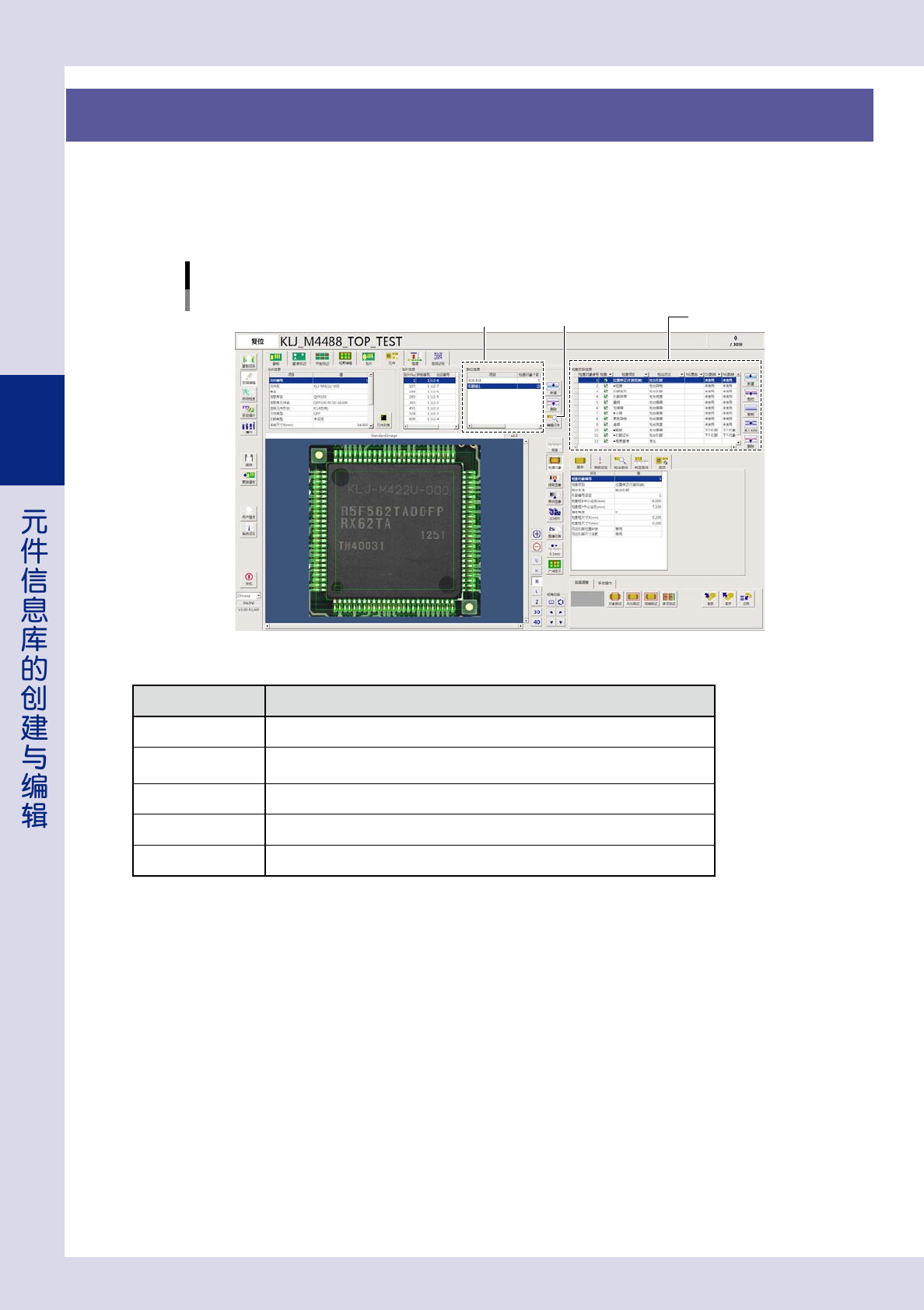

“元件”画面
部位 [编辑元件]按钮
检查项目
26312-P7-10
■ 部位信息与检查项目信息的关系
部位 说明
元件本体 元件本体通过“缺件”、“偏移”、“极性相反”等检查项目检查。
引脚组
“检查项目信息”中显示的是检查 1 根引脚所需的检查项目，如“短路”、“引脚变形”等。
引脚根数与位置信息，可以按 [ 编辑元件 ] 按钮，打开“元件信息编辑界面”编辑。
波峰焊检查 通过“无引脚”、“红胶溢出”、“露铜”等检查项目检查波峰类元件的引脚。
元件邻接部 通过“锡珠”、“无红胶”检查项目检查元件的邻接部。
其他 ( 互换 ) 使用 V2.2 软件版本中常用的检查项目检查元件。
