2.3 各项参数
下面，介绍元件信息库的最小单位“检查对象”需设置的各项参数。参数的内容，根据设置的“检查项目”与
“检出方法”的不同会有所不同。详细内容，请参照“第 4 章 检查项目的设置”。各项参数，请在 [ 数据编辑 ]
-“元件”画面中确认。

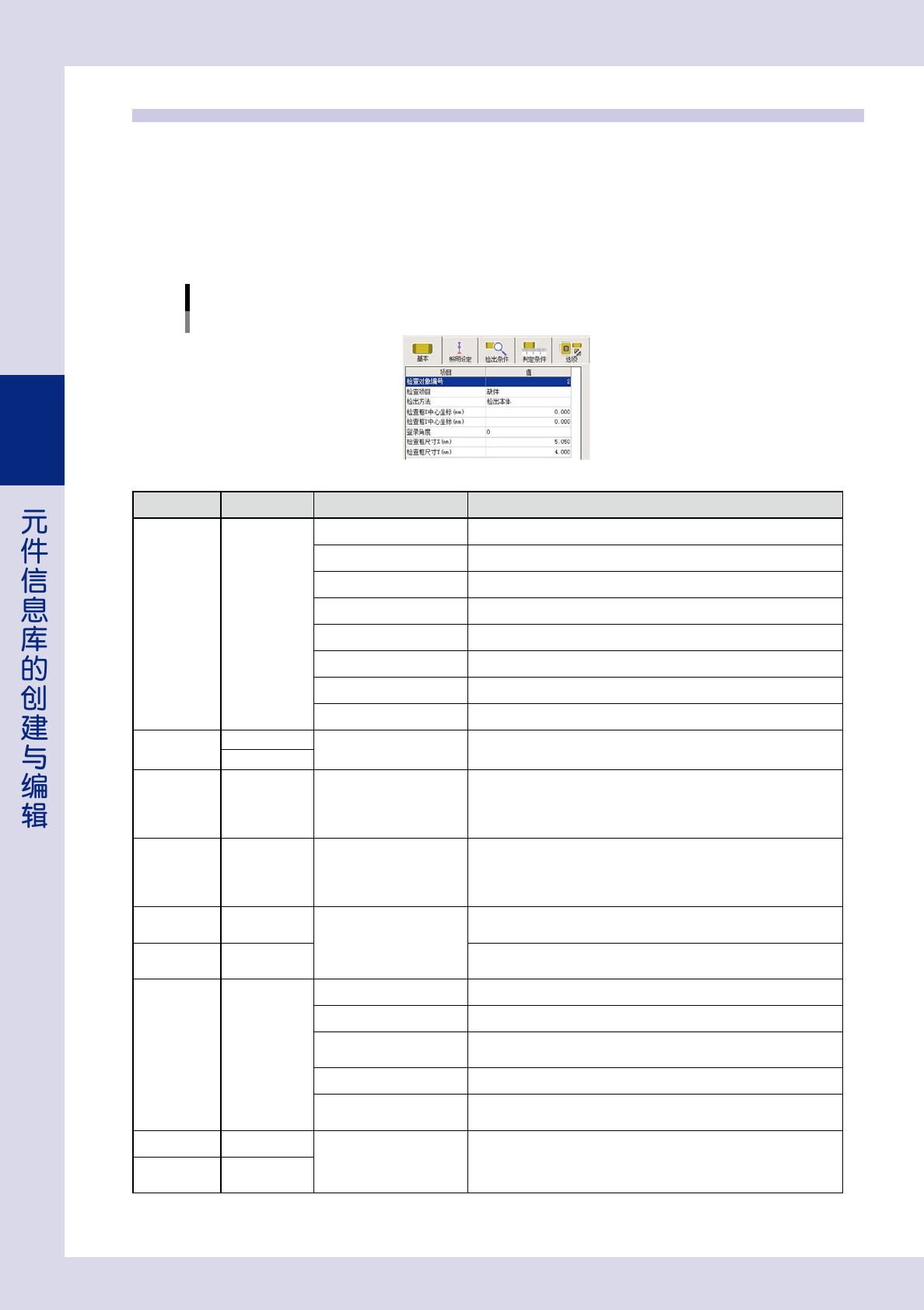

2.3.1 “基本”参数
设置检查对象的基本信息。
基本参数
以检查项目为“缺件”，检出方法为“检出本体”为例
26323-P7-00
检查项目 检出方法 项目 内容
全部检查项目
通用
全部检出方法
通用
检查对象编号 显示在“检查项目信息”中选定的检查对象的编号。
检查项目 显示选定的检查对象的检查项目。更改时，从下拉框中选择。
检出方法 显示选定的检查对象的检出方法。更改时，从下拉框中选择。
检查框 X 中心坐标 (mm)
*1
显示选定的检查对象的中心 X 坐标。也可以输入该 X 坐标。
检查框 Y 中心坐标 (mm)
*1
显示选定的检查对象的中心 Y 坐标。也可以输入该 Y 坐标。
登录角度 显示检查对象的登录角度。更改时，从下拉框中选择。
检查框尺寸 X(mm) 显示选定的检查对象的 X 方向宽度。也可以输入该宽度。
检查框尺寸 Y(mm) 显示选定的检查对象的 Y 方向宽度。也可以输入该宽度。
偏移
检出本体
元件位置修正 始终为“有效”。
检出电极
极性相反 亮度对比 指定对称位置
- 以元件中心对称
自动将对比亮度的位置指定在以元件中心为基准的对称位置上。
- 任意位置
可以任意指定对比亮度的位置。
元
件翘起
翘脚
3D 高度对比
*2
指定对称位置
- 元件中心对称
自动将对比高度的位置指定在以元件中心为基准的对称位置上。
- 任意位置
可以任意指定对比高度的位置。
极性相反 亮度对比
比较位置 X、Y(mm)
该参数只有将“指定对称位置”选择为“任意位置”时才显示。
输入对比亮度的位置的坐标 X、Y。
元件翘起
翘脚
3D 高度对比
*2
该参数只有将“指定对称位置”选择为“任意位置”时才显示。
输入对比高度的位置的坐标 X、Y。
引脚组
全部检查项目
通用
引脚组
全部检出方法
通用
引脚编号设定 显示选定的引脚的编号。
双边引脚位置补偿 选择“启用”或“禁用”双边引脚位置补偿。
双边引脚修正 X、Y(mm)
该参数只有将“双边引脚位置补偿”选择为“启用”时才显示。
输入补偿双边引脚位置的 X、Y 修正量。
双边引脚尺寸变更 选择“启用”或“禁用”双边引脚尺寸变更。
双边引脚尺寸 X、Y(mm)
该参数只有将“双边引脚尺寸变更”选择为“启用”时才
显示。
输入双边引脚的 X、Y 尺寸。
翘脚 检出锡膏
引脚展开
- 执行 ：对所有引脚进行检查。
- 不执行 ：只对检查对象位置的引脚进行检查。
翘脚
高度基准
激光
*3
3D 高度检查
*2
*1
检查框 X、Y 中心坐标，是以“部位信息”中“元件本体”的 1 号检查对象的中心为基准的坐标。
*2
只有选配了 3D 投影仪的检查机与 iPro 离线编程软件 ( 选配 ) 才可以使用。
*3
只有选配了激光高度感应器的检查机才可以使用。
3-17
3
2.3.2 “照明设定”参数
设置使检查对象物显示为红色的照明与亮度值。为识别对象物，照明必须选择使检查对象物对比明显的照明。
“照明设定”参数
提取照明类型：亮度 提取照明类型：色度
提取照明类型：坡度 提取照明类型：高度
*
提取照明类型：互换
2
5
4
6
3
1
4
9
8
7
4
3
10
*
只有选配了3D投影仪时才显示。
12
11
4
6
26324-P7-10
1. 数字按钮
设置多种照明条件时，按数字按钮并从数字按钮左侧的下拉框中选择“启用”之后，再设置新的照明条件。
详细内容，请参照本章后述“2.4.1各照明类型下的识别方法”中的“设置多种照明条件”。
2. 提取照明类型
选择检查时使用的照明类型。
亮度 ：按指定的亮度提取，将所提取的区域作为检查对象。
色度 ：按指定的色度提取，将所提取的区域作为检查对象。例如，检查露铜、黑色异物等。
坡度 ：按指定的倾斜度提取，将所提取的区域作为检查对象。例如，检查焊角部等的锡膏量。
高度
*
：按设定的高度提取，将所提取的区域作为检查对象。
互换 ：修改 V2.1 版本的软件创建的检查程序时使用。
3. 设定值列表 ( 亮度、高度
*
)
设置提取光、屏蔽光、降噪滤镜、屏蔽光倍率、自动亮度值、亮度值上限、亮度值下限、提取高度值上限
*
、
提取高度值下限
＊
。
3-18
3
4. 亮度值滑动条
用鼠标拖动滑动条调节亮度值，使检查对象物显示为红色。
5. [ 提取光 ] 按钮 ( 色度、坡度 )
设置检查时使用的提取光。
按该按钮，打开选择提取光的对话框，选择检查对象物的对比明显的图像之后，按 [OK] 按钮。选定的提取光自动被设置到
提取光显示框中。
6. 降噪滤镜 ( 亮度、色度、坡度、高度
*
)
选择滤镜的大小，消除噪点对图像的影响。亮度、高度
*
时，“降噪滤镜”在设定值列表中。
7. [ 详细设定 ] 按钮 ( 亮度、色度、坡度 )
设置提取光、屏蔽光等时使用。
按该按钮，打开设定画面，可以选择照明与设定亮度值。
详细内容，请参照本章后述“2.4.1各照明类型下的识别方法”中的“详细设定画面”。
8. [ 照明库 ] 按钮 ( 亮度、色度、坡度 )
按该按钮，打开“CheckImageList”画面，可以从照明库中选择保存的照明设定使用，也可以将新建的照明设定登录到
照明库中。详细内容，请参照本章后述“2.4.7照明库的使用”。
9. [ 抽样 ] 按钮 ( 色度、坡度、高度
*
)
按该按钮，打开“抽样设定”画面。选定提取点并按 [ 提取 ] 按钮之后，在元件图像中点击需要检出的位置，使其显示为红色。
详细内容，请参照本章后述“2.4.1各照明类型下的识别方法”中的“详细设定画面”。
10. 提取高度滑动条 ( 高度
*
)
按 [3D] 按钮与 [ 提取图像 ] 按钮之后，用鼠标拖动该滑动条调节高度值，使检查对象物显示为红色。
11. 照明类型
从下拉框中选择照明的类型。
12. [ 照明列表 ] 按钮
按该按钮，打开“照明列表”画面，从中选择检查时使用的图像。
