3-17
3
2.3.2 “照明设定”参数
设置使检查对象物显示为红色的照明与亮度值。为识别对象物，照明必须选择使检查对象物对比明显的照明。

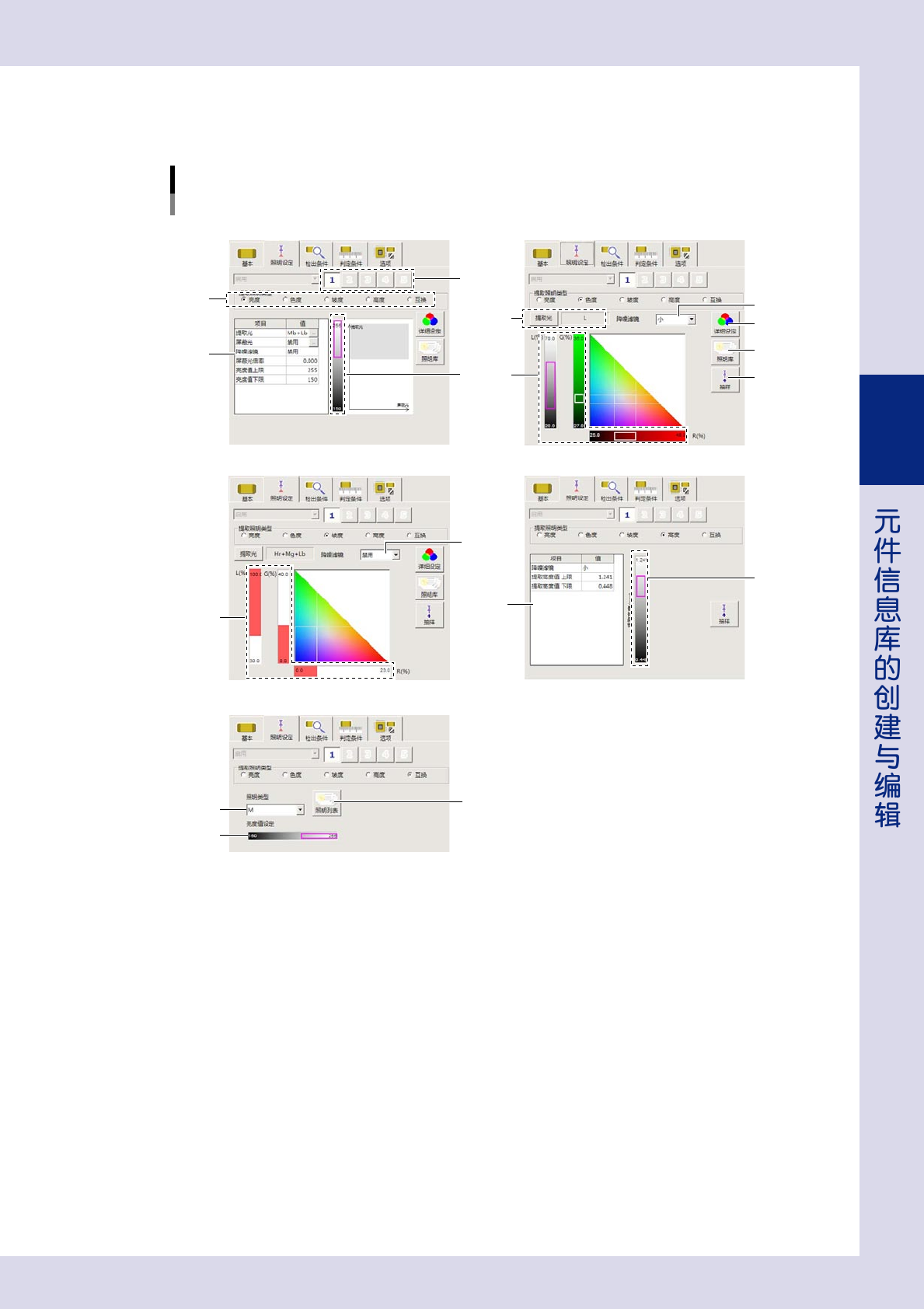

“照明设定”参数
提取照明类型：亮度 提取照明类型：色度
提取照明类型：坡度 提取照明类型：高度
*
提取照明类型：互换
2
5
4
6
3
1
4
9
8
7
4
3
10
*
只有选配了3D投影仪时才显示。
12
11
4
6
26324-P7-10
1. 数字按钮
设置多种照明条件时，按数字按钮并从数字按钮左侧的下拉框中选择“启用”之后，再设置新的照明条件。
详细内容，请参照本章后述“2.4.1各照明类型下的识别方法”中的“设置多种照明条件”。
2. 提取照明类型
选择检查时使用的照明类型。
亮度 ：按指定的亮度提取，将所提取的区域作为检查对象。
色度 ：按指定的色度提取，将所提取的区域作为检查对象。例如，检查露铜、黑色异物等。
坡度 ：按指定的倾斜度提取，将所提取的区域作为检查对象。例如，检查焊角部等的锡膏量。
高度
*
：按设定的高度提取，将所提取的区域作为检查对象。
互换 ：修改 V2.1 版本的软件创建的检查程序时使用。
3. 设定值列表 ( 亮度、高度
*
)
设置提取光、屏蔽光、降噪滤镜、屏蔽光倍率、自动亮度值、亮度值上限、亮度值下限、提取高度值上限
*
、
提取高度值下限
＊
。
3-18
3
4. 亮度值滑动条
用鼠标拖动滑动条调节亮度值，使检查对象物显示为红色。
5. [ 提取光 ] 按钮 ( 色度、坡度 )
设置检查时使用的提取光。
按该按钮，打开选择提取光的对话框，选择检查对象物的对比明显的图像之后，按 [OK] 按钮。选定的提取光自动被设置到
提取光显示框中。
6. 降噪滤镜 ( 亮度、色度、坡度、高度
*
)
选择滤镜的大小，消除噪点对图像的影响。亮度、高度
*
时，“降噪滤镜”在设定值列表中。
7. [ 详细设定 ] 按钮 ( 亮度、色度、坡度 )
设置提取光、屏蔽光等时使用。
按该按钮，打开设定画面，可以选择照明与设定亮度值。
详细内容，请参照本章后述“2.4.1各照明类型下的识别方法”中的“详细设定画面”。
8. [ 照明库 ] 按钮 ( 亮度、色度、坡度 )
按该按钮，打开“CheckImageList”画面，可以从照明库中选择保存的照明设定使用，也可以将新建的照明设定登录到
照明库中。详细内容，请参照本章后述“2.4.7照明库的使用”。
9. [ 抽样 ] 按钮 ( 色度、坡度、高度
*
)
按该按钮，打开“抽样设定”画面。选定提取点并按 [ 提取 ] 按钮之后，在元件图像中点击需要检出的位置，使其显示为红色。
详细内容，请参照本章后述“2.4.1各照明类型下的识别方法”中的“详细设定画面”。
10. 提取高度滑动条 ( 高度
*
)
按 [3D] 按钮与 [ 提取图像 ] 按钮之后，用鼠标拖动该滑动条调节高度值，使检查对象物显示为红色。
11. 照明类型
从下拉框中选择照明的类型。
12. [ 照明列表 ] 按钮
按该按钮，打开“照明列表”画面，从中选择检查时使用的图像。
3-19
3
2.3.3 “检出条件”参数
对显示为红色的检查对象物设置检查条件。
参考
参数的内容根据“检查项目”与“检出方法”的不同会有所不同。详细内容，请参照后述“第 4 章 检查项目的设置”。

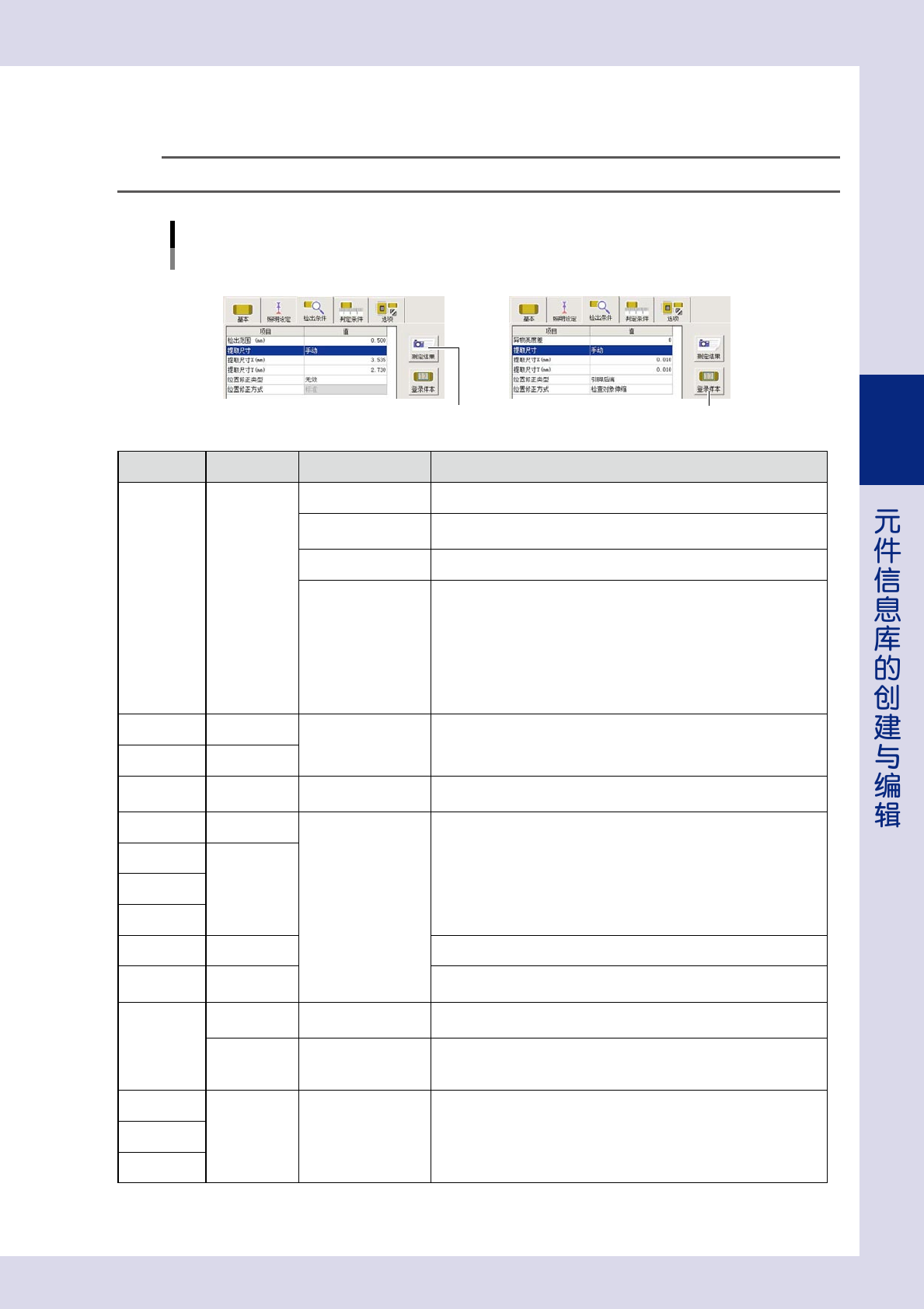

检出条件参数
以检查项目为“缺件”、“短路”为例
■ 检查项目：缺件，检出方法：检出本体 ■ 检查项目：短路，检出方法：检出异物
[测定结果]按钮
[登录样本]按钮
26325-P7-00
检查项目 检出方法 项目 内容
全部检查项目
通用
全部检出方法
通用
提取尺寸 选择“手动”还是“自动”设置作为检查对象提取的最小尺寸。
提取尺寸 X、Y(mm)
该参数只有将“提取尺寸”选择为“手动”时才显示。
输入作为对象物提取的最小尺寸。
位置修正类型 选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
根据该元件的“偏移”检查项目的检查结果进行位置修正。
- 标准
对检查对象的检查位置进行修正。
- 检查对象伸缩
修正引脚检查对象的检查位置，但对元件外侧方向上不进行修正。
- 仅补偿屏蔽框
只对选项参数中设置的屏蔽框位置进行修正。
缺件 检出本体
检出范围 (mm)
设置进行检查的范围。
检查时，在检查对象框上下左右各加上此处所设值后的范围内进行检查。
极性相反 检出形状
偏移 检出电极 测定方法
该参数只有将“提取尺寸”选择为“手动”时才显示。
指定测量电极内
侧到内侧的距离还是外侧到外侧的距离。
极性相反 亮度对比
测定方法
选择检查时计算亮度的方法。
翻件
检出亮度引脚异常
虚焊
高度基准 激光
*1
选择计算基准高度的方法。
元件翘起
翘脚
3D 高度检查
*2
3D 高度对比
*2
选择计算高度测定值的方法。
错件
极性相反
文字识别 文字尺寸 X、Y(mm)
该参数只有将“提取尺寸”设置为“手动”时才显示。
从下拉框中选择要检查的文字的 X、Y 尺寸。不知道尺寸时，选择“AUTO”。
图像对比 图像样本编号
输入登录的图像样本编号。
按照输入的编号，与 [ 登录样本 ] -“样本管理”中保存的相同编号的图像进
行对比来检查。详细内容，请参照后述第 4 章“2.6 图像对比”。
短路
检出异物 异物亮度差 在 0 〜 255 的范围内输入作为异物检出的对象物与周围的亮度差。孔 / 洞
锡珠
