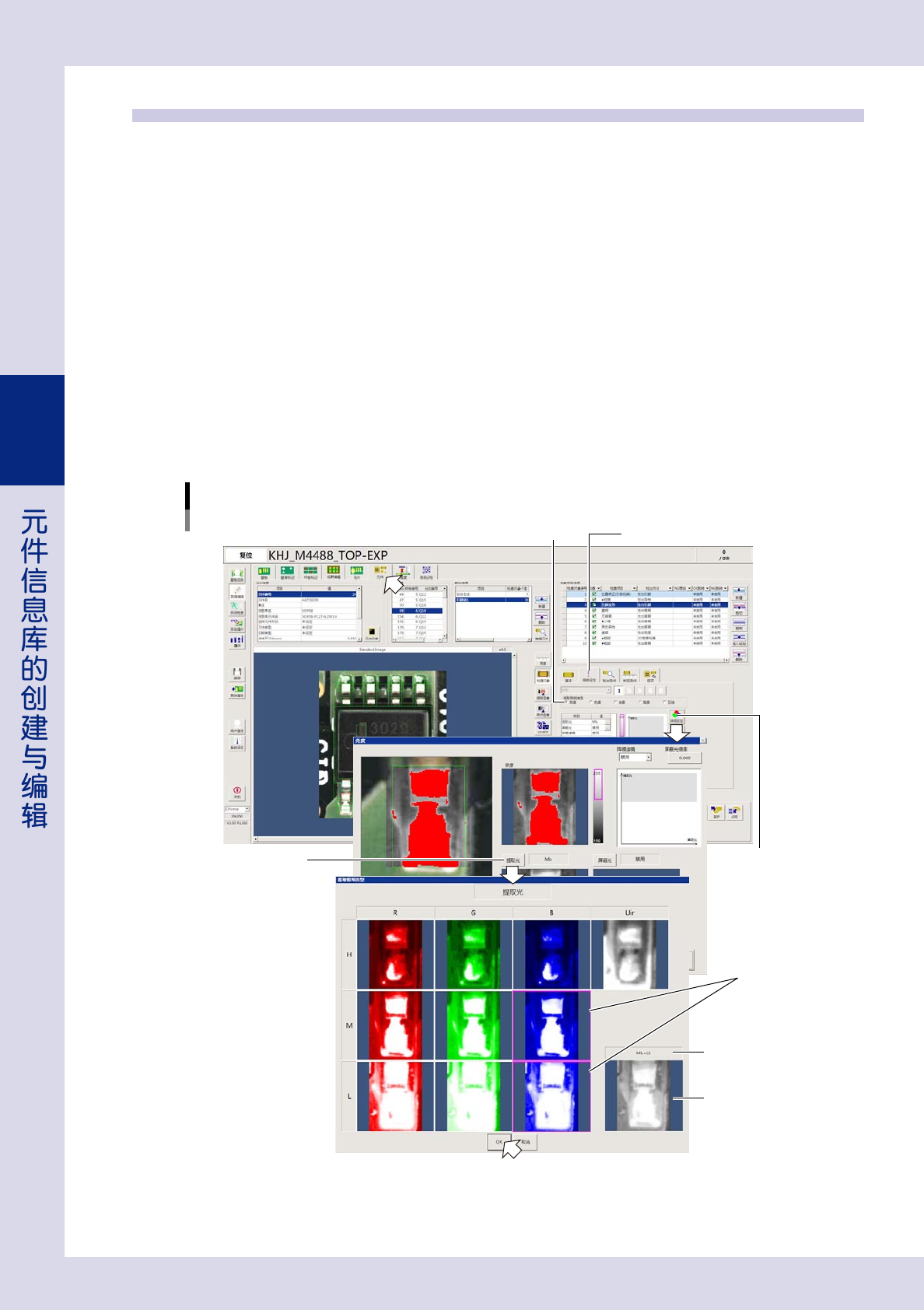

2.4 各种功能
2.4.1 各照明类型下的识别方法
识别检查对象物的方法有 4 种，亮度、色度、坡度、高度 ( 选配 )。选择检查用的照明之后，设置亮度值使检查对
象物显示为红色。
■ 亮度
亮度，是按指定的亮度提取之后，将所提取的区域作为检查对象。打开“照明设定”选项卡画面，将“提取照明
类型”选择为“亮度”并进行各项设置。下面，介绍选择“亮度”时的设置方法。
1
选择提取光。
提取光是检查时使用的照明。选择提取光的方法如下 ：
1. 按 [ 详细设定 ] 按钮，打开“亮度”画面。
2. 按 [ 提取光 ] 按钮，打开“提取照明类型”画面。选择检查对象物反差明显的图像，最多可选择 2 张。
画面的右下部显示选定的图像名与合成的图像。
3. 按 [OK] 按钮，保存设置。
提取照明类型：亮度
提取光
选择“亮度” “照明设定”选项卡
[详细设定]按钮
[提取光]按钮
选择图像
合成图像
图像名
26328-P7-00

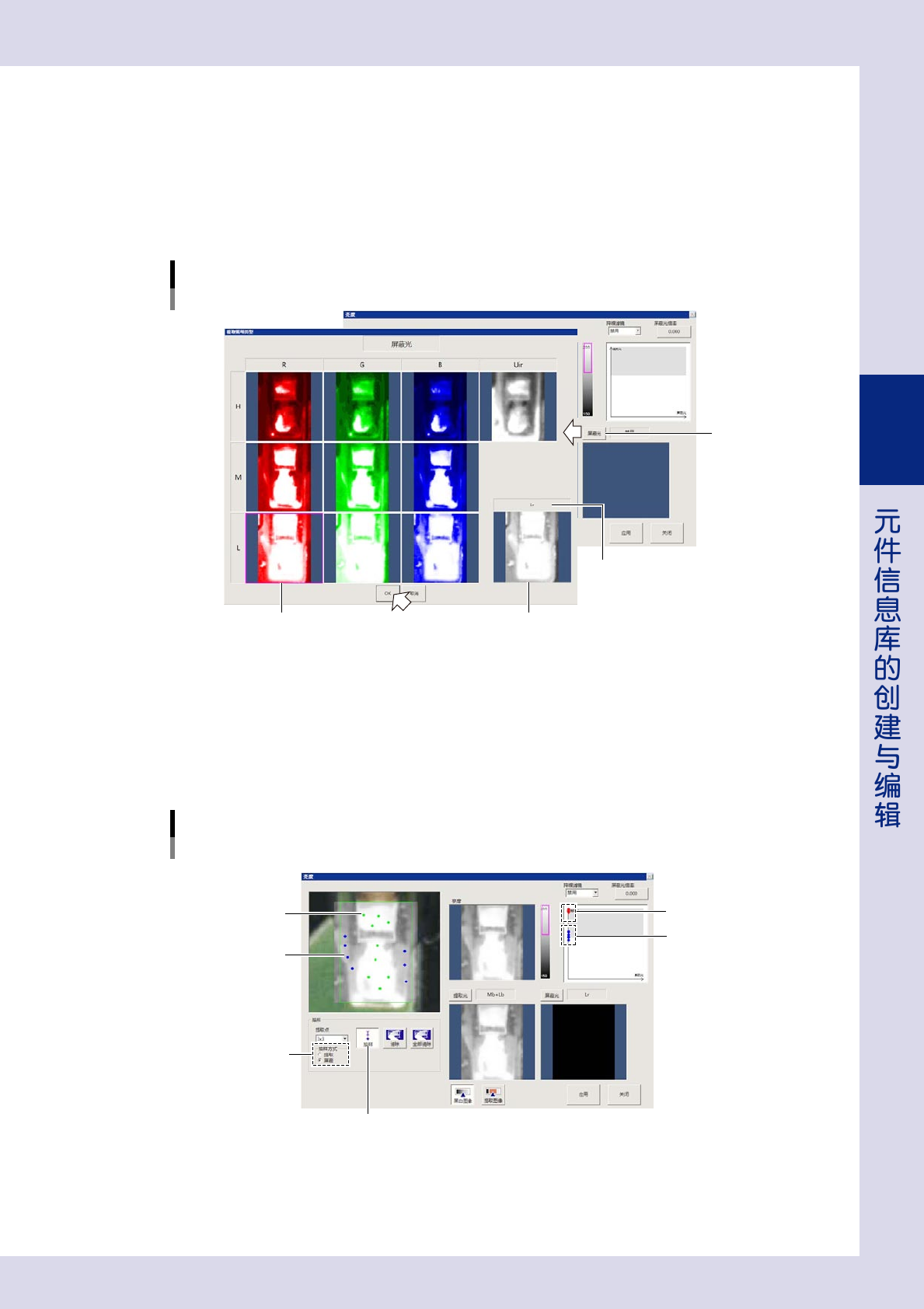

3-25
3
2
选择屏蔽光。
使想要排除在检查之外的部分反差明显的照明，称为“屏蔽光”。( 也可以不选 )
选择屏蔽光的方法如下 ：
1. 按“亮度”画面的 [ 屏蔽光 ] 按钮，打开“提取照明类型”画面。
2. 选择 1 张 ( 只能选 1 张 ) 检查对象物以外的部分反差明显的图像。
3. 按 [OK] 按钮，保存设置。
提取照明类型：亮度
屏蔽光
选择图像 被选定的图像
图像名
[屏蔽光]按钮
26329-P7-10
3
设置亮度值。
1. 按 [ 抽样 ] 按钮。
2. 在左上方的图像中点击需检出的位置，被点击的亮度在右上角的图中显示为红点。
3. 选择“抽样方式”分组框中的“屏蔽”单选按钮之后，在左上方的图像中点击无需检出的位置。
被点击的亮度在右上角的图中显示为蓝点。
提取照明类型：亮度
亮度值
[抽样]按钮
点击需检出的位置
无需检出的位置
检出的位置(红点)
不检出的位置(蓝点)
抽样方式
26330-P7-10
4. 再次按 [ 抽样 ] 按钮，结束抽样。

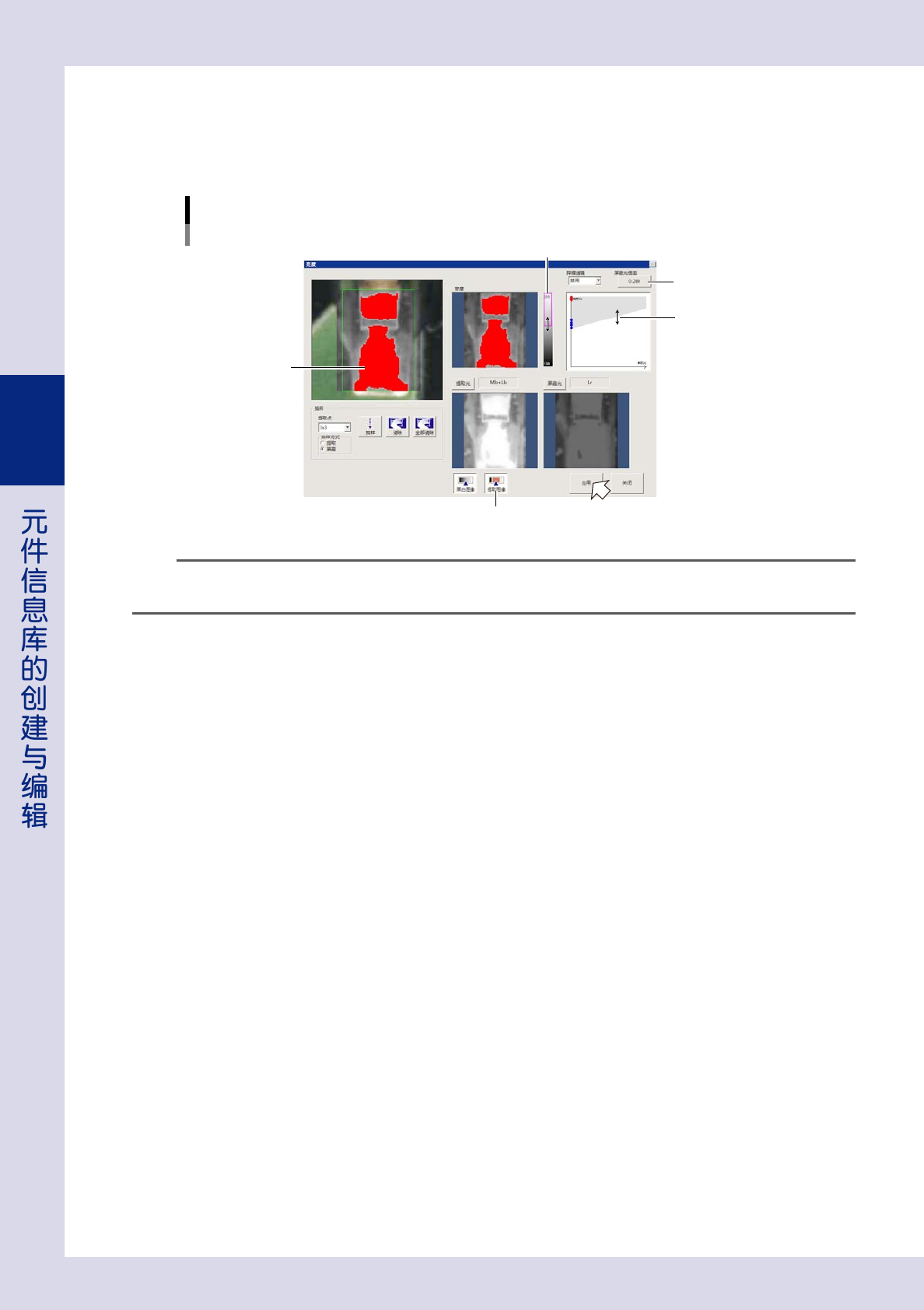

3-26
3
5. 按 [ 提取图像 ] 按钮，确认左上方的图像中被提取的部分 ( 红色 )。右上角的图中以灰色显示的部分，
即图像中被提取的部分，显示为红色。
移动亮度值滑动条，或拖动灰色部分调节倾斜度 ( 选择了屏蔽光时 )，使图像中只有检查对象物显示为
红色。拖动灰色部分调节了倾斜度时，屏蔽光倍率会随之变化。
提取照明类型：亮度
亮度值
[提取图像]按钮
提取的图像
亮度值滑动条
用鼠标拖动进行调节
[屏蔽光倍率]按钮
26367-P7-00
参考
不使用 [ 抽样 ] 按钮，直接用鼠标拖动亮度值滑动条与图中灰色部分也可以调节亮度值。
屏蔽光倍率，也可以按 [ 屏蔽光倍率 ] 按钮之后，直接输入值。
4
按 [ 应用 ] 按钮，保存设置。
按 [ 应用 ] 按钮后，设置的内容被保存并返回“元件”画面。
