3-29 3 ■ 坡度 坡度，是按倾斜度对焊角等进行提取，将所提取的区域作为检查对象。 下面，介绍将“提取照明类型”设置为“坡度”时的设置方法。 1 选择提取光。 1. 将“提取照明类型”选择为“坡度”之后，按 [ 详细设定 ] 按钮。 2. 按坡度画面的 [ 提取光 ] 按钮，从提取光列表中选择 1 个检查对象物的反差明显的图像 ( 一般选择 Hb+Mg+Lr Ver2)。 3. 按 [OK] 按钮，保存设置。 提取照明类型：坡度 提…
3-28
3
2

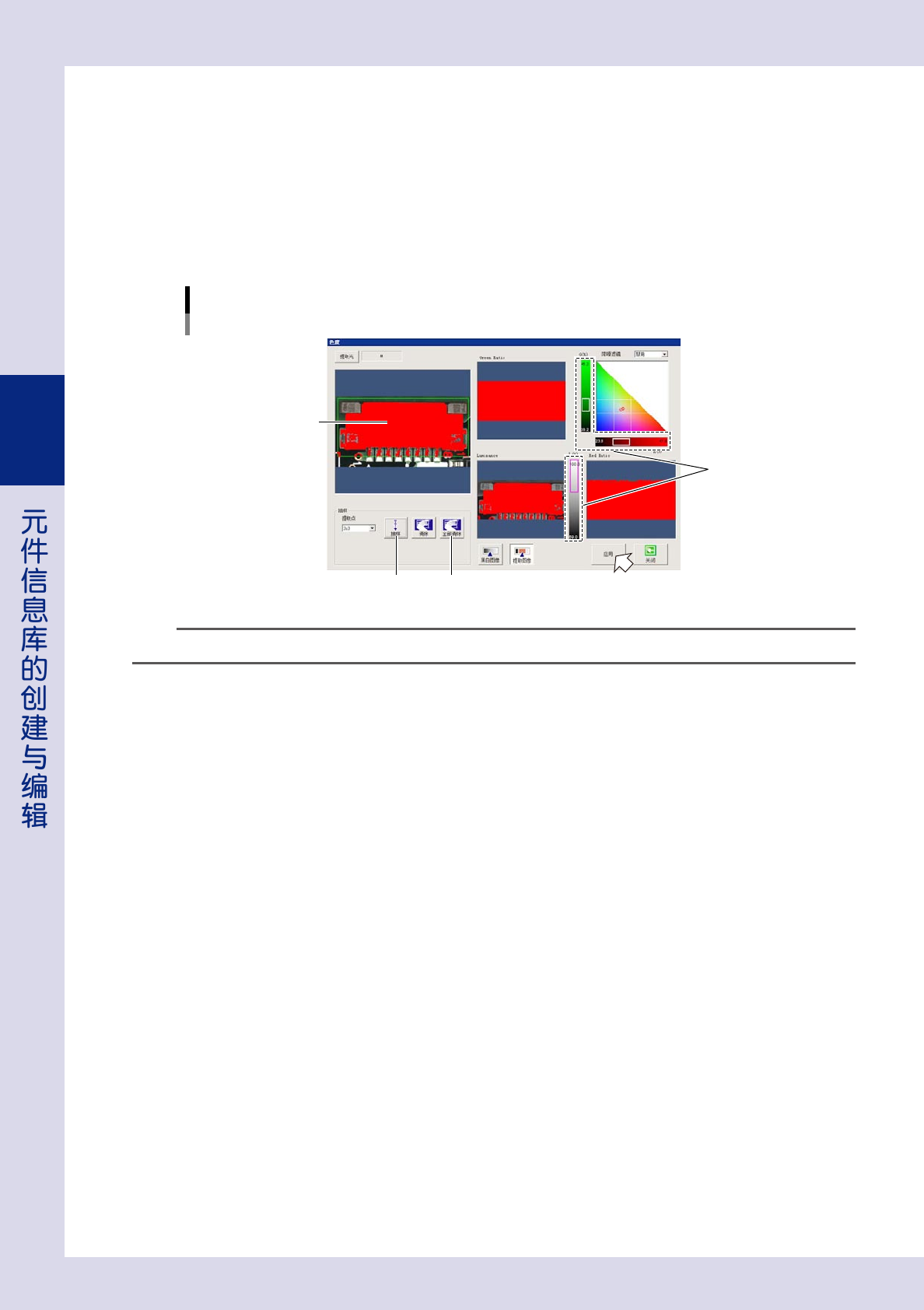

设置亮度值。
1. 想要删除已有的设置时，按 [ 全部清除 ] 按钮。
2. 按 [ 抽样 ] 按钮。
3. 在左上方的图像中点击需要检出的位置。与被点击处颜色相同的位置显示为红色。
4. 需提取的元件的大部分显示为红色之后，再次按 [ 抽样 ] 按钮，结束抽样。
5. 继续使用 3 个亮度值滑动条调节亮度值，使检查对象物显示为红色。“Green Ratio”、“Red Ratio”、
“Luminance”的 3 个图像都显示为红色的部分，即为左侧图像中的红色部分。
提取照明类型：色度
亮度值
[抽样]按钮
亮度值滑动条
点击需检出的位置
[全部清除]按钮
26332-P7-00
参考
不使用 [ 抽样 ] 按钮，直接调节亮度值滑动条也可以调节亮度值。
3
按 [ 应用 ] 按钮，保存设置。
3-29
3

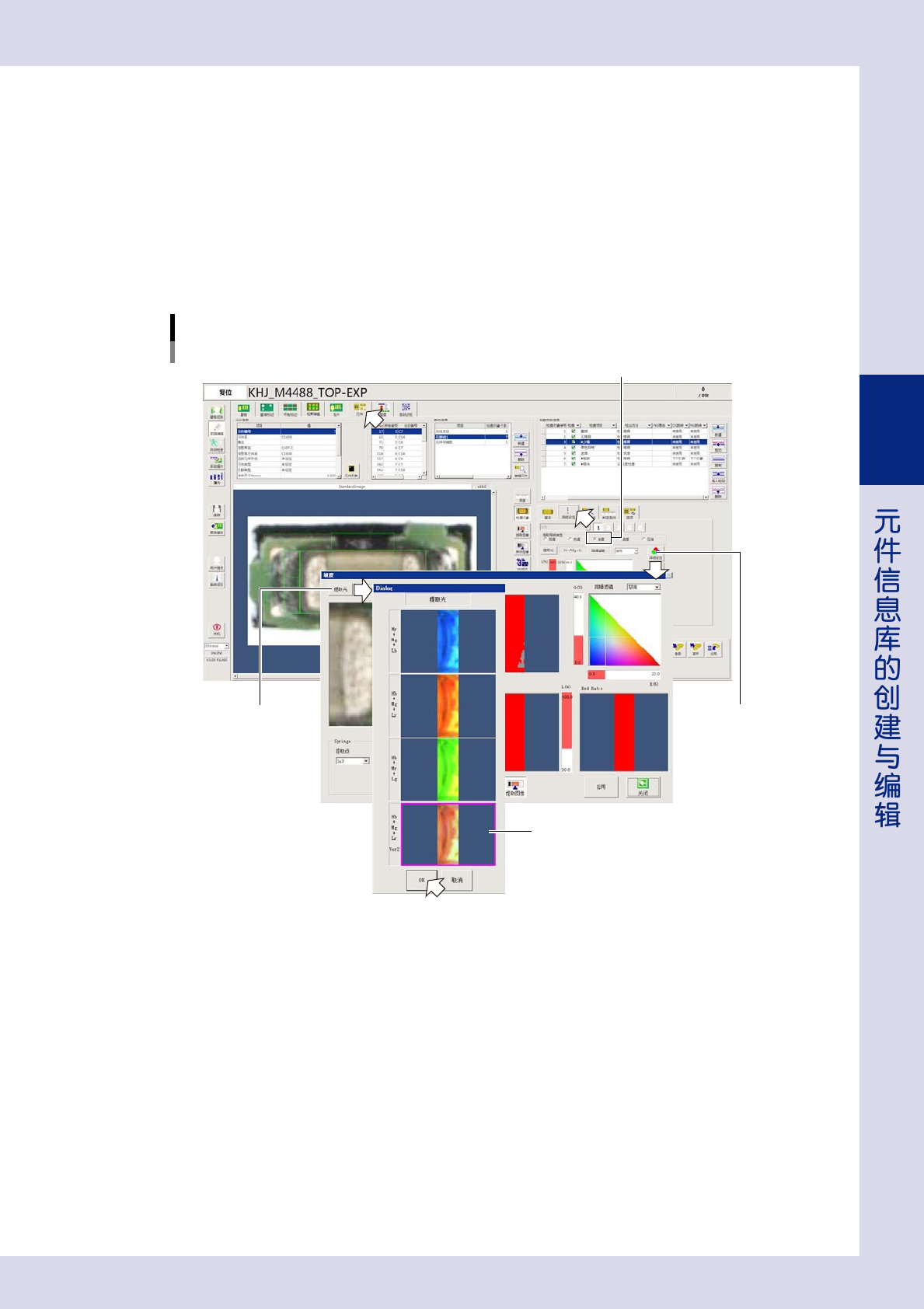

■ 坡度
坡度，是按倾斜度对焊角等进行提取，将所提取的区域作为检查对象。
下面，介绍将“提取照明类型”设置为“坡度”时的设置方法。
1
选择提取光。
1. 将“提取照明类型”选择为“坡度”之后，按 [ 详细设定 ] 按钮。
2. 按坡度画面的 [ 提取光 ] 按钮，从提取光列表中选择 1 个检查对象物的反差明显的图像 ( 一般选择
Hb+Mg+Lr Ver2)。
3. 按 [OK] 按钮，保存设置。
提取照明类型：坡度
提取光
选择“坡度”
选择图像
[详细设定]按钮
[提取光]按钮
26333-P7-00
3-30
3
2
设置亮度值。
1. 想要删除已有的设置时，按 [ 全部清除 ] 按钮。
2. 按 [ 抽样 ] 按钮。
3. 在左上方的图像中，点击需要检出的位置。与被点击处的倾斜度相同的位置显示为红色。
4. 需提取的对象物的大部分显示为红色之后，再次按 [ 抽样 ] 按钮，结束抽样。
5. 继续使用 3 个亮度值滑动条调节亮度值，使检查对象物显示为红色。“Green Ratio”、“Red Ratio”、
“Luminance”的 3 个图像都显示为红色的部分，即为左侧图像中的红色部分。
提取照明类型：坡度
亮度值
[抽样]按钮
亮度值滑动条
点击想要检出的位置
[全部清除]按钮
26334-P7-00
参考
不使用 [ 抽样 ] 按钮，直接调节亮度值滑动条也可以调节亮度值。
3
按 [ 应用 ] 按钮，保存设置。
