3-31 3 ■ 高 度(选 配) “高度”识别方法，是以 3D 投影仪 ( 选配 ) 拍摄的数据为基础，按照设置的高度提取，将所提取的区域作为检查 对象。下面，介绍使用“高度”识别方法时的设置方法。 1 将“提取照明类型”选择为“高度” 。 2 设置提取高度。 使用提取高度滑动条或 [ 抽样 ] 按钮进行设置。 使用提取高度滑动条时 1. 按 [3D] 按钮。 2. 按 [ 提取图像 ] 按钮。 3. 调节提取高度滑动条，使只有检查对…
3-30
3
2

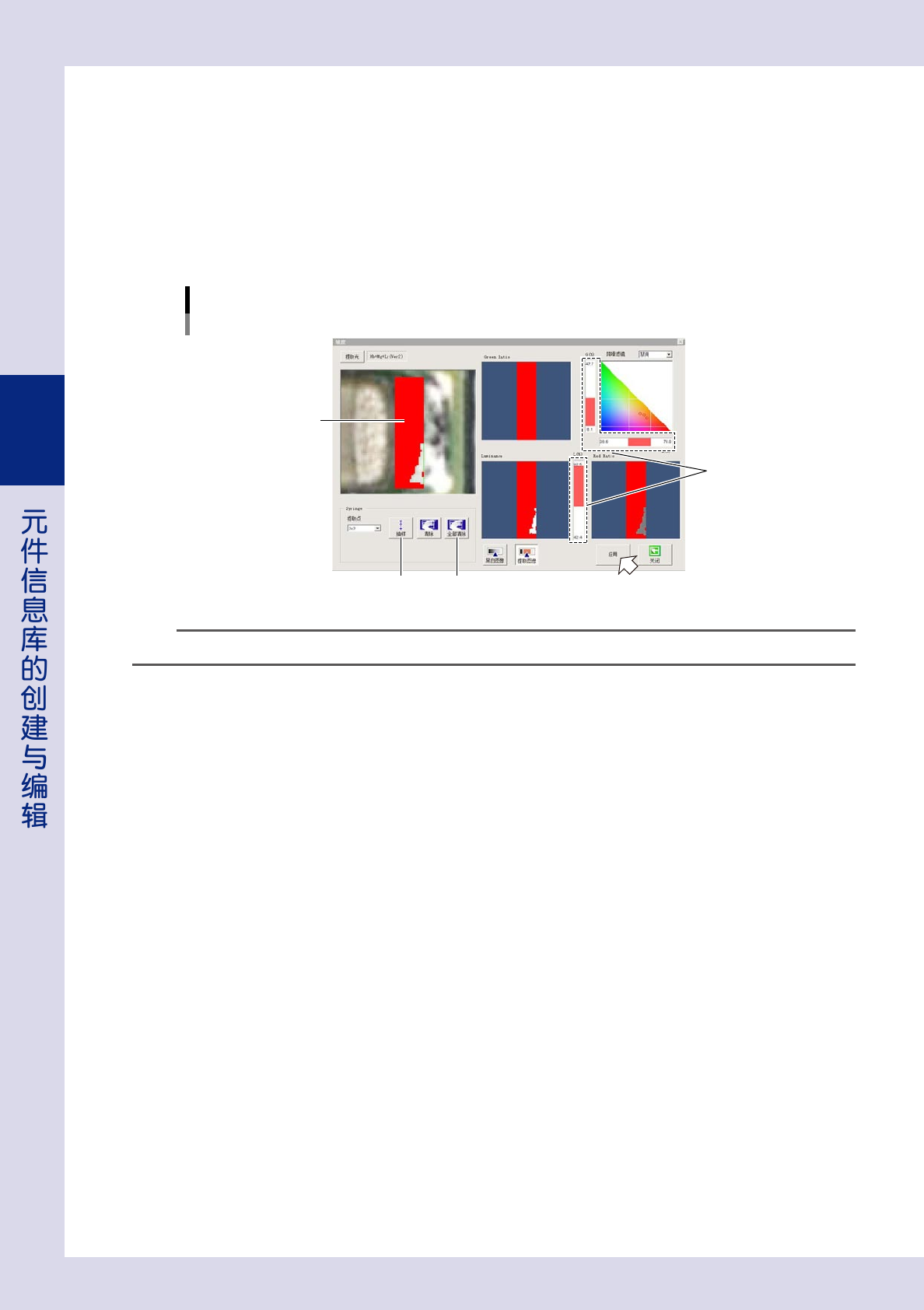

设置亮度值。
1. 想要删除已有的设置时，按 [ 全部清除 ] 按钮。
2. 按 [ 抽样 ] 按钮。
3. 在左上方的图像中，点击需要检出的位置。与被点击处的倾斜度相同的位置显示为红色。
4. 需提取的对象物的大部分显示为红色之后，再次按 [ 抽样 ] 按钮，结束抽样。
5. 继续使用 3 个亮度值滑动条调节亮度值，使检查对象物显示为红色。“Green Ratio”、“Red Ratio”、
“Luminance”的 3 个图像都显示为红色的部分，即为左侧图像中的红色部分。
提取照明类型：坡度
亮度值
[抽样]按钮
亮度值滑动条
点击想要检出的位置
[全部清除]按钮
26334-P7-00
参考
不使用 [ 抽样 ] 按钮，直接调节亮度值滑动条也可以调节亮度值。
3
按 [ 应用 ] 按钮，保存设置。
3-31
3
■ 高度(选配)
“高度”识别方法，是以 3D 投影仪 ( 选配 ) 拍摄的数据为基础，按照设置的高度提取，将所提取的区域作为检查
对象。下面，介绍使用“高度”识别方法时的设置方法。
1
将“提取照明类型”选择为“高度”。
2
设置提取高度。
使用提取高度滑动条或 [ 抽样 ] 按钮进行设置。
使用提取高度滑动条时
1. 按 [3D] 按钮。
2. 按 [ 提取图像 ] 按钮。
3. 调节提取高度滑动条，使只有检查对象物显示为红色。
调节值会自动输入“提取高度值 上限”、“提取高度值 下限”栏中。
提取照明类型：高度
使用提取高度滑动条设置
提取高度滑动条[3D]按钮
选择“高度”[提取图像]按钮
提取高度值上限、下限
26335-P7-10
[3D]按钮图像
提取高度值上限
提取区域(红色)
提取高度值下限
锡膏
锡膏
25300-P7-00
3-32
3
使用 [ 抽样 ] 按钮时
1. 按 [ 抽样 ] 按钮，打开“抽样设定”画面。
2. 按 [ 提取 ] 按钮。
3. 想要删除已有的提取高度设置时，按 [ 全部清除 ] 按钮。
4. 在元件图像中点击需要检出的位置。与被点击处的高度相同的位置显示为红色。
5. 按 [ 应用 ] 按钮，保存设置。
提取照明类型：高度
使用[抽样]按钮设置
[抽样]按钮
[应用]按钮
[提取]按钮
[全部清除]按钮
降噪滤镜点击需检出的位置
26369-P7-00
3
设置降噪滤镜。
若受噪点影响时，可以选择滤镜大小，消除噪点对识别的影响。
