3-34
3

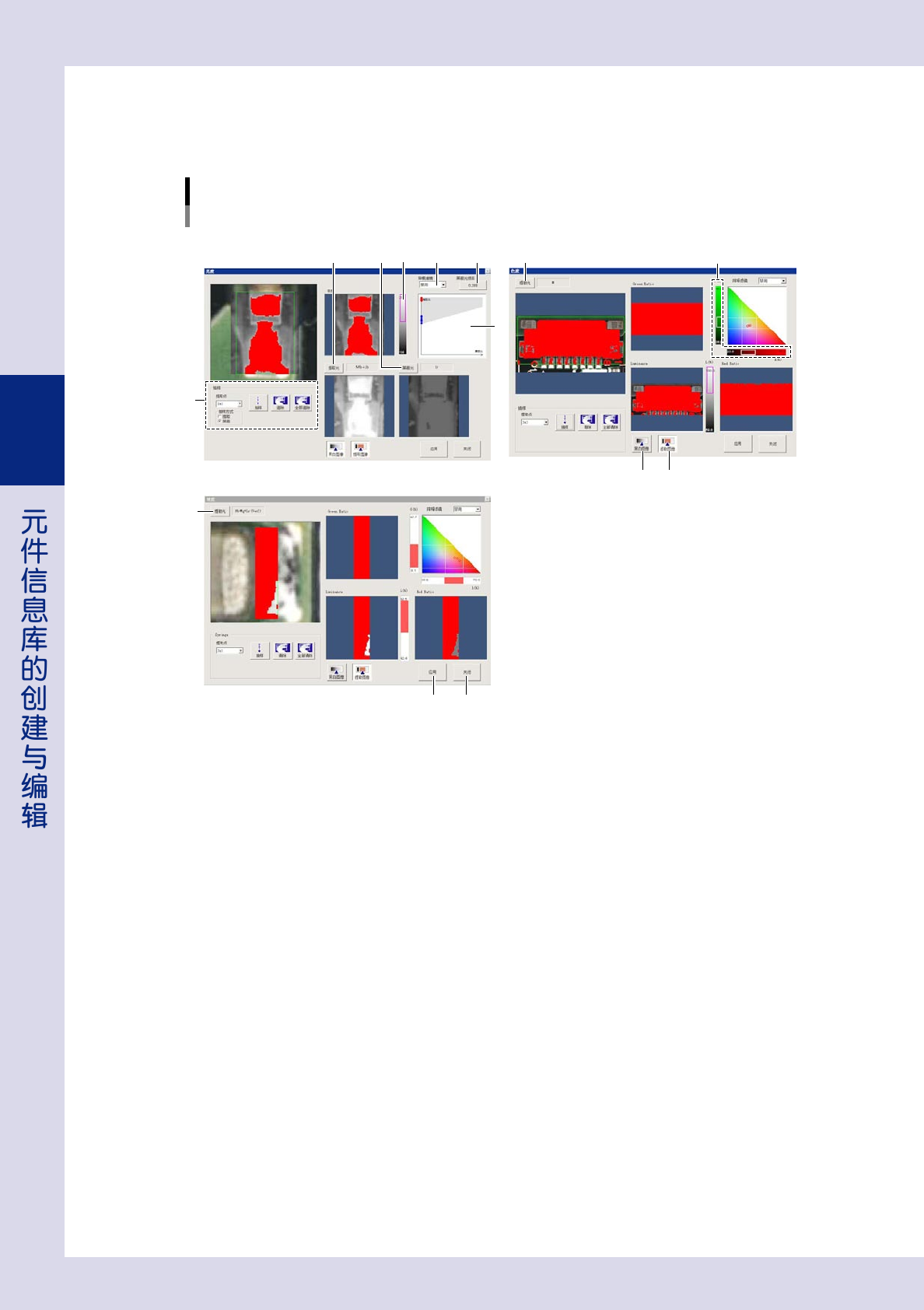

■ 详细设定画面
将“提取照明类型”设置为“亮度”、“色度”、“坡度”时，按 [ 详细设定 ] 按钮，可以打开如下图所示的详细设定
画面。下面，介绍该详细设定画面中的各个按钮与项目的用法。
“照明设定”参数
详细设定画面
提取照明类型：亮度 提取照明类型：色度
提取照明类型：坡度
54
7
32 6
1
2
2
4
10 11
8 9
26337-P6-10
1. 抽样
提取点
选择抽样时提取点的尺寸。
抽样方式
对检出的点进行抽样时，选择“提取”；对不需检出的点进行抽样时，选择“屏蔽”。
[抽样]按钮
按该按钮之后，在按钮上方图像中点击，被点击处的值 ( 亮度、色度、坡度 ) 显示在右上方的曲线图上。
[清除]按钮
删除最后点击的样点的数据。
[ 全部清除 ] 按钮
删除点击的所有样点的数据。
2. [ 提取光 ] 按钮 ( 亮度、色度、坡度 )
设置提取光。
按该按钮，打开选择提取光的对话框。从图像列表中选择检查对象物的反差明显的图像。最多可选择 2 张。
亮度 ：可从 H 的 RGB、M 的 RGB、L 的 RGB 与 Uir( 红外线 )，10 种中选择。
色度 ：可从 H、M、L，3 种中选择。
坡度 ：可从 Hr+Mg+Lb、Hb+Mg+Lr、Hb+Mr+Lg、Hb+Mg+LrVer2，4 种中选择。
3. [屏蔽光]按钮(亮度)
设置屏蔽光 ( 也可以不设置 )。
设置时，按该按钮，打开选择屏蔽光的对话框。从图像列表中选择检查对象物以外的部分反差明显的图像。只能选择 1 张。
亮度 ：可从 H 的 RGB、M 的 RGB、L 的 RGB 与 Uir( 红外线 )，10 种中选择。
3-35
3
4. 亮度值滑动条
用鼠标拖动滑动条调节亮度值。
5. 降噪滤镜
选择滤镜的大小，消除噪点对图像的影响。
6. 屏蔽光倍率
设置进行图像运算处理时屏蔽光的倍率。按该按钮，可以打开屏蔽光倍率对话框输入任意的倍率。
7. 亮度值范围
灰色部分显示亮度值的范围，若按 [ 提取图像 ] 按钮，将以红色显示。设置了屏蔽光时，可以拖动灰色部分调节屏蔽光倍率。
8. [ 黑白图像 ] 按钮
按该按钮，左上图像中的检查对象显示为黑白图像。
9. [ 提取图像 ] 按钮
按该按钮，提取的区域显示为红色。
10. [ 应用 ] 按钮
保存在此所设置的内容。
11. [ 关闭 ] 按钮
不保存设置，直接关闭详细设定画面。
3-36
3
2.4.2 用户字符的登录
“文字识别”检出方法，是通过与预先登录在字符模板中的字符进行对比来检查的。字符模板中没有登录的字符，
可以登录之后再使用。
■ 登录新的字符
下面，介绍在字符模板中登录新字符的方法。
1
创建“文字识别”的检查对象。
1. 在“部位信息”中选择“元件本体”之后，按“检查项目信息”中的 [ 新建 ] 按钮。
2. 选择“错件”或“极性相反”之后，按 [OK] 按钮。
3. 将“检出方法”设置为“文字识别”。
创建“文字识别”的检查对象
以“错件”为例
[新建]按钮
勾选“错件”
选择“元件本体”
26338-P7-00
2
设置“照明设定”参数。
1. 在元件图像上拖动检查对象框框住想要识别的文字。
2. 设置“照明设定”参数。
一般，将“提取照明类型”设置为“亮度”，“自动亮度值”设置为“启用”。
设置“照明设定”参数
框住想要识别的文字
文字识别
自动亮度值
选择“亮度”
26339-P7-00
