3-35
3
4. 亮度值滑动条
用鼠标拖动滑动条调节亮度值。
5. 降噪滤镜
选择滤镜的大小，消除噪点对图像的影响。
6. 屏蔽光倍率
设置进行图像运算处理时屏蔽光的倍率。按该按钮，可以打开屏蔽光倍率对话框输入任意的倍率。
7. 亮度值范围
灰色部分显示亮度值的范围，若按 [ 提取图像 ] 按钮，将以红色显示。设置了屏蔽光时，可以拖动灰色部分调节屏蔽光倍率。
8. [ 黑白图像 ] 按钮
按该按钮，左上图像中的检查对象显示为黑白图像。
9. [ 提取图像 ] 按钮
按该按钮，提取的区域显示为红色。
10. [ 应用 ] 按钮
保存在此所设置的内容。
11. [ 关闭 ] 按钮
不保存设置，直接关闭详细设定画面。
3-36
3

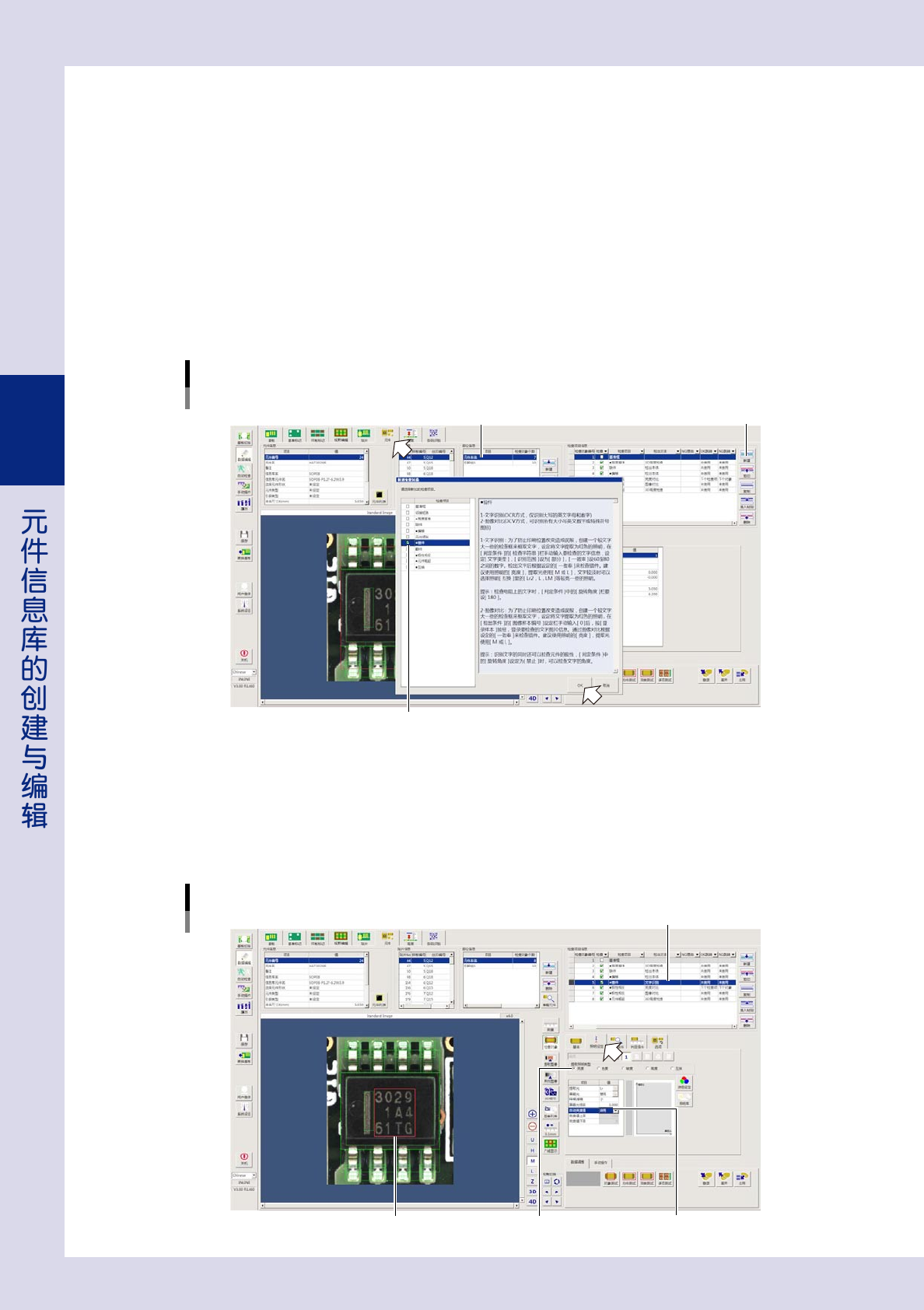

2.4.2 用户字符的登录
“文字识别”检出方法，是通过与预先登录在字符模板中的字符进行对比来检查的。字符模板中没有登录的字符，
可以登录之后再使用。
■ 登录新的字符
下面，介绍在字符模板中登录新字符的方法。
1
创建“文字识别”的检查对象。
1. 在“部位信息”中选择“元件本体”之后，按“检查项目信息”中的 [ 新建 ] 按钮。
2. 选择“错件”或“极性相反”之后，按 [OK] 按钮。
3. 将“检出方法”设置为“文字识别”。
创建“文字识别”的检查对象
以“错件”为例
[新建]按钮
勾选“错件”
选择“元件本体”
26338-P7-00
2
设置“照明设定”参数。
1. 在元件图像上拖动检查对象框框住想要识别的文字。
2. 设置“照明设定”参数。
一般，将“提取照明类型”设置为“亮度”，“自动亮度值”设置为“启用”。
设置“照明设定”参数
框住想要识别的文字
文字识别
自动亮度值
选择“亮度”
26339-P7-00
3-37
3
3

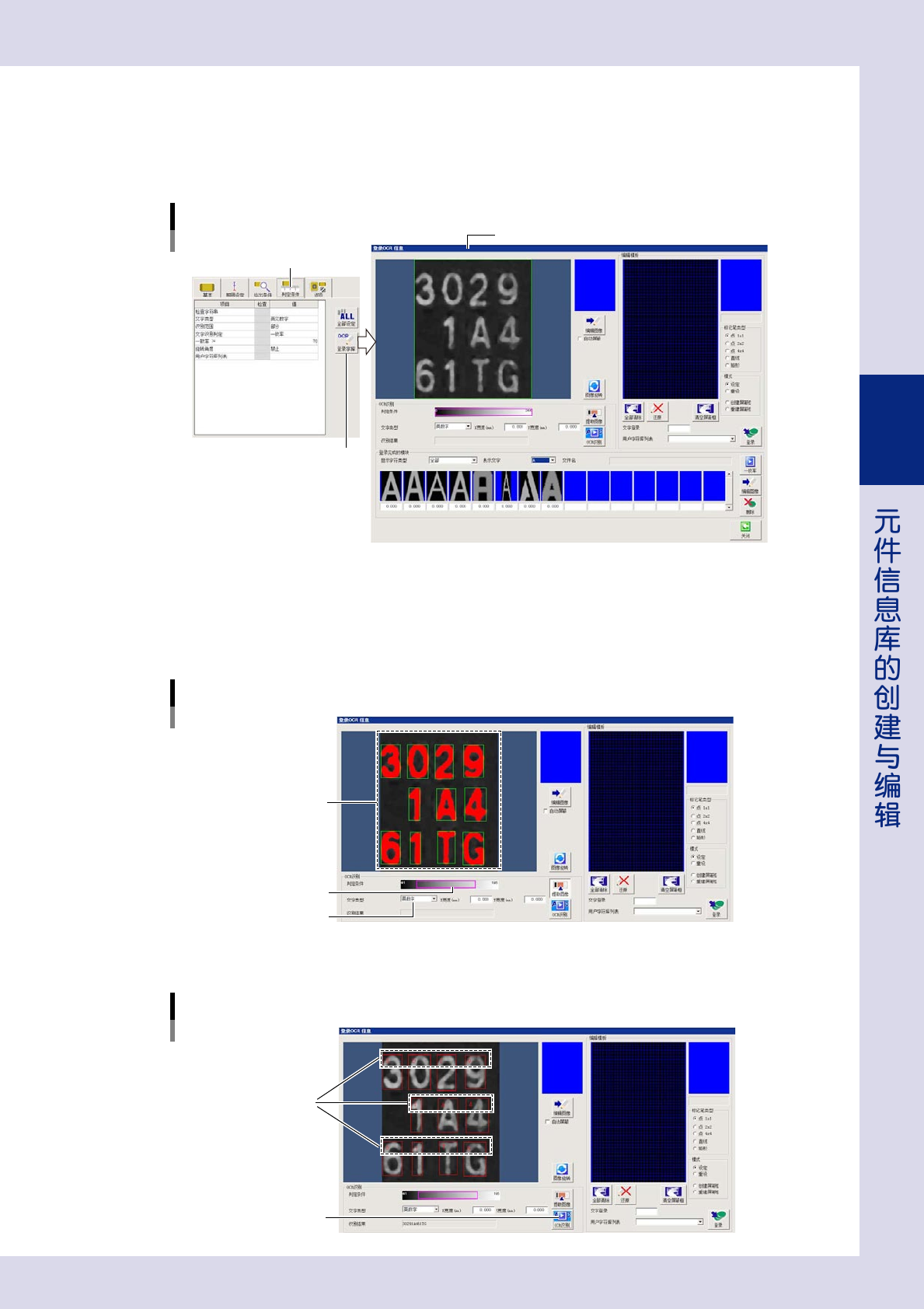

打开“判定条件”选项卡。
4
按 [ 登录字库 ] 按钮。
打开“登录 OCR 信息”画面。
“登录OCR信息”画面
“登录OCR信息”画面
“判定条件”选项卡
[登录字库]按钮
26340-P7-00
5
进行 OCR 识别。
1. 调节“判定条件”滑动条，使字符显示为红色。
2. “文字类型”从下拉框中选择“英数字”或“英文”或“数字”。
“登录OCR信息”画面
OCR识别
调节“判定条件”滑动条
使字符显示为红色
选择文字类型
26341-P7-00
3. 按 [OCR 识别 ] 按钮，使识别结果显示在画面中。
登录OCR信息画面
识别结果
显示识别到的字符
[OCR识别]按钮
26342-P7-00
