3-38
3
6

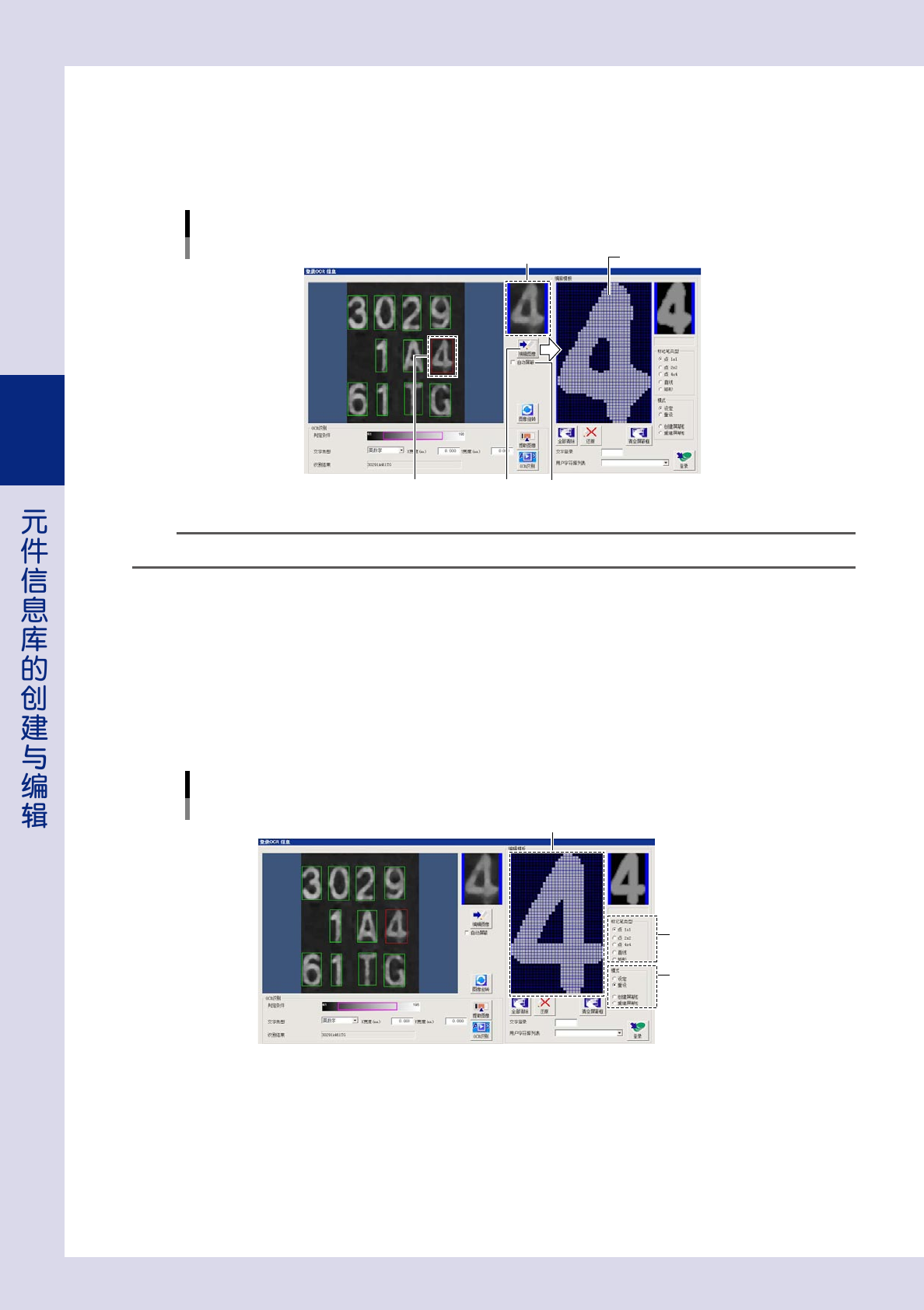

选择想要登录的字符。
1. 点击想要登录的字符。选择多个字符时，可以边按 [Ctrl] 键边点击想要选择的字符。
[ 编辑图像 ] 按钮上方会显示选定的字符。
2. 按 [ 编辑图像 ] 按钮，使字符的图像显示在“编辑模板”画面中。
登录OCR信息画面
选择字符
选择字符 [编辑图像]按钮
显示选定的字符 “编辑模板”画面
“自动屏蔽”选择框
26343-P7-00
参考
若勾选“自动屏蔽”选择框之后再按 [ 编辑图像 ] 按钮，与识别到的字符邻接的网格中会被设置屏蔽框。
7
修改“编辑模板”画面中的字符图像。
1. 从“标记笔类型”中选择网格的大小与形状。
2. 在“模式”中选择“设定”或“重设”之后，点击想要编辑的网格，修改字符。
选择“设定”之后点击空网格，该网格会被填色 ；选择“重设”之后点击已填色的网格，该网格中的
颜色会被清除。
选择“创建屏蔽框”之后点击网格，该网格会被设置屏蔽框 ；选择“重建屏蔽框”之后点击被设置了
屏蔽框的网格，该网格的屏蔽框会被删除。
登录OCR信息画面
修改识别到的字符图像
选择标记笔类型
点击网格修改字符
选择模式
26344-P7-00
3-39
3
8

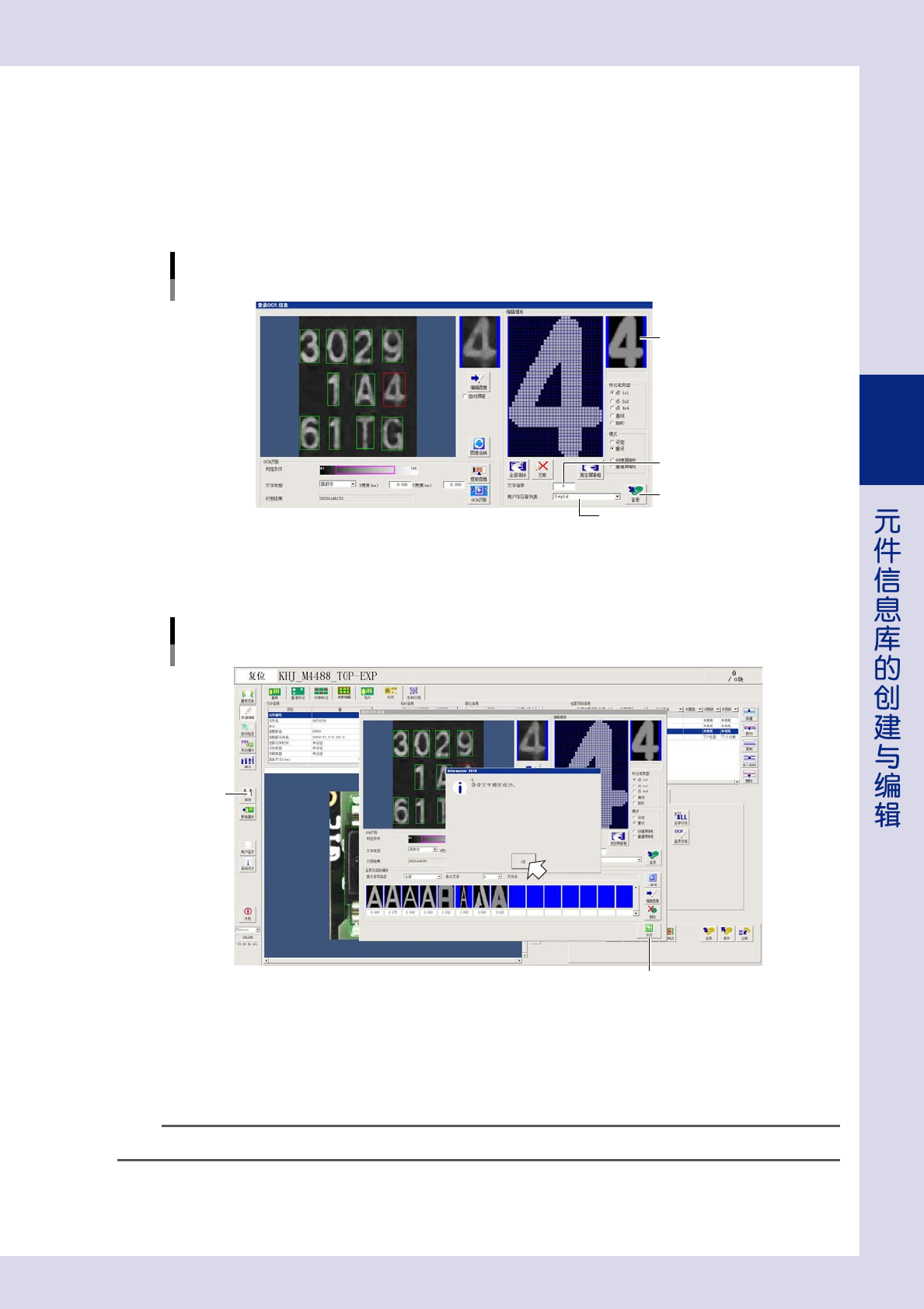

登录修改后的字符图像。
1. 在“文字登录”输入框中输入想要登录的字符。可以登录的字符如下 ：
英文字母 ：A 〜 Z
数字：0〜9
2. 指定用户字符库。
想添加到已登录的用户字符库中时，从下拉框中选择。登录新的用户字符库时，直接输入字符库名。
登录OCR信息画面
登录文字
输入想要登录的文字
指定想要登录的字符库
显示想要登录的
字符图像
[登录]按钮
26345-P7-00
3. 确认想要登录的字符图像之后，按 [ 登录 ] 按钮，显示确认对话框。确认内容之后，按 [ 是 ] 按钮。
若登录成功，会显示下图所示的对话框。按 [OK] 按钮，关闭对话框，返回登录 OCR 信息画面。
登录OCR信息画面
登录成功的提示对话框
26346-P7-00
9
按 [ 关闭 ] 画面，退出“登录 OCR 信息”画面。
0
按按钮区的 [ 保存 ] 按钮。
登录的用户字符被保存到检查程序中。
参考
将含有使用用户字符的检查对象数据 ( 文字识别 ) 的元件登录到信息库中时，用户字符也会同时被登录到信息库中。
3-40
3

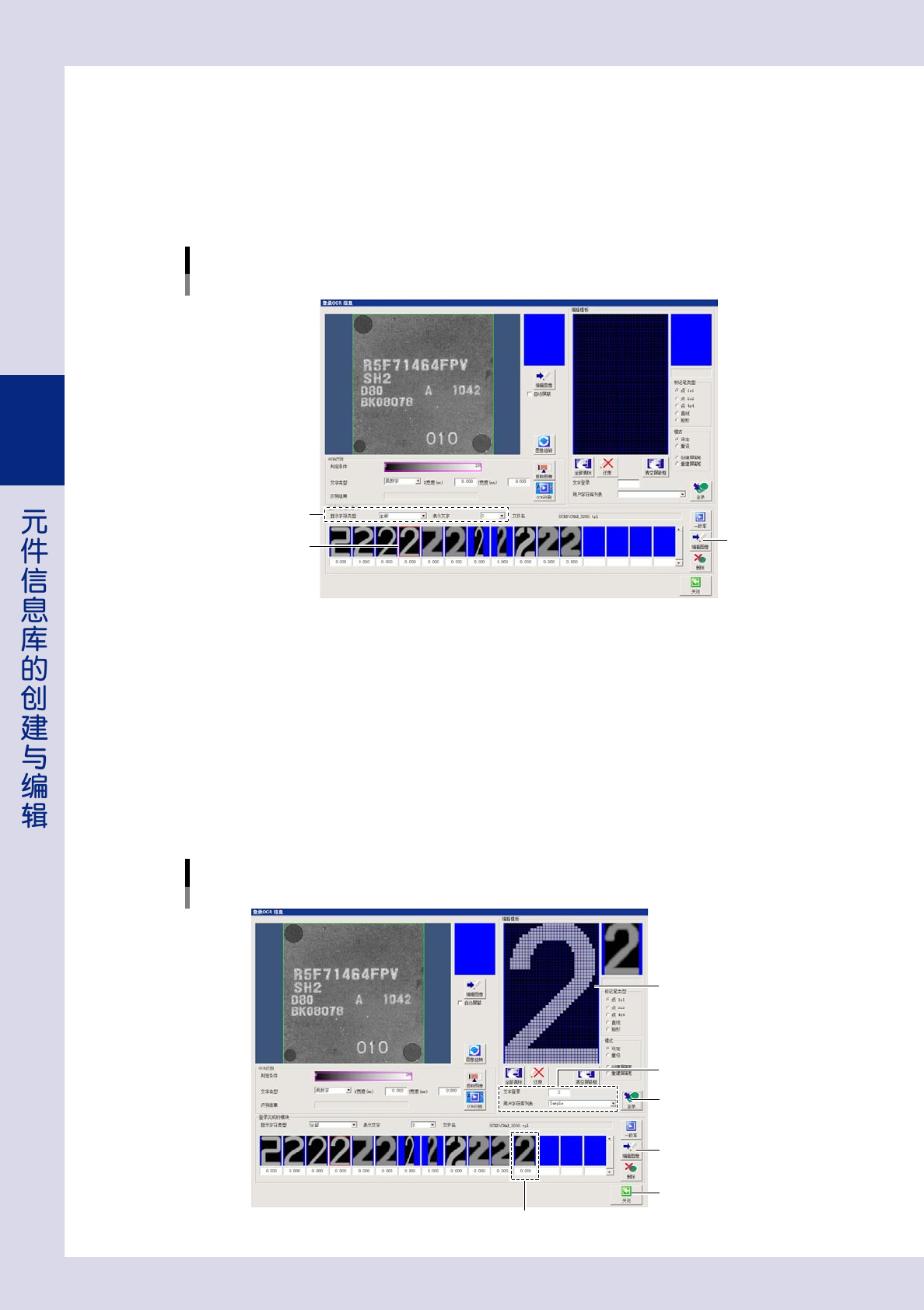

■ 利用已登录的字符进行登录的方法
下面，介绍利用已登录的字符进行修改之后再登录的方法。
1
选择想要编辑的字符。
1. 将“显示字符类型”选择为“全部”，将“表示文字”选择为想要编辑的文字。
2. 从字体列表中选择想要编辑的字体。
登录OCR信息画面
选择想要编辑的字符
选择想要显示的
字符类型与文字
选择字体
Step 2
26347-P7-00
2
按右下部的 [ 编辑图像 ] 按钮。
选定的字符字体显示在“编辑模板”画面中。
3
编辑字符。
选择“标记笔类型”、“模式”编辑字符。
4
登录字符。
编辑完后，在“文字登录”输入框中输入想要登录的字符，并设置用户字符库之后，按 [ 登录 ] 按钮。
登录完成之后，登录的字符显示在下部字体列表中。
登录OCR信息画面
修改字符图像
[登录]按钮
显示登录的字符字体
修改字符图像
输入想要登录的字符，
设置字符库
[编辑图像]按钮
26348-P7-00
