3-40
3
■ 利用已登录的字符进行登录的方法
下面，介绍利用已登录的字符进行修改之后再登录的方法。
1
选择想要编辑的字符。
1. 将“显示字符类型”选择为“全部”，将“表示文字”选择为想要编辑的文字。
2. 从字体列表中选择想要编辑的字体。
登录OCR信息画面
选择想要编辑的字符
选择想要显示的
字符类型与文字
选择字体
Step 2
26347-P7-00
2
按右下部的 [ 编辑图像 ] 按钮。
选定的字符字体显示在“编辑模板”画面中。
3
编辑字符。
选择“标记笔类型”、“模式”编辑字符。
4
登录字符。
编辑完后，在“文字登录”输入框中输入想要登录的字符，并设置用户字符库之后，按 [ 登录 ] 按钮。
登录完成之后，登录的字符显示在下部字体列表中。
登录OCR信息画面
修改字符图像
[登录]按钮
显示登录的字符字体
修改字符图像
输入想要登录的字符，
设置字符库
[编辑图像]按钮
26348-P7-00
3-41
3
5
按 [ 关闭 ] 画面，退出“登录 OCR 信息”画面。
6
按按钮区的 [ 保存 ] 按钮。
登录的用户字符被保存到检查程序中。

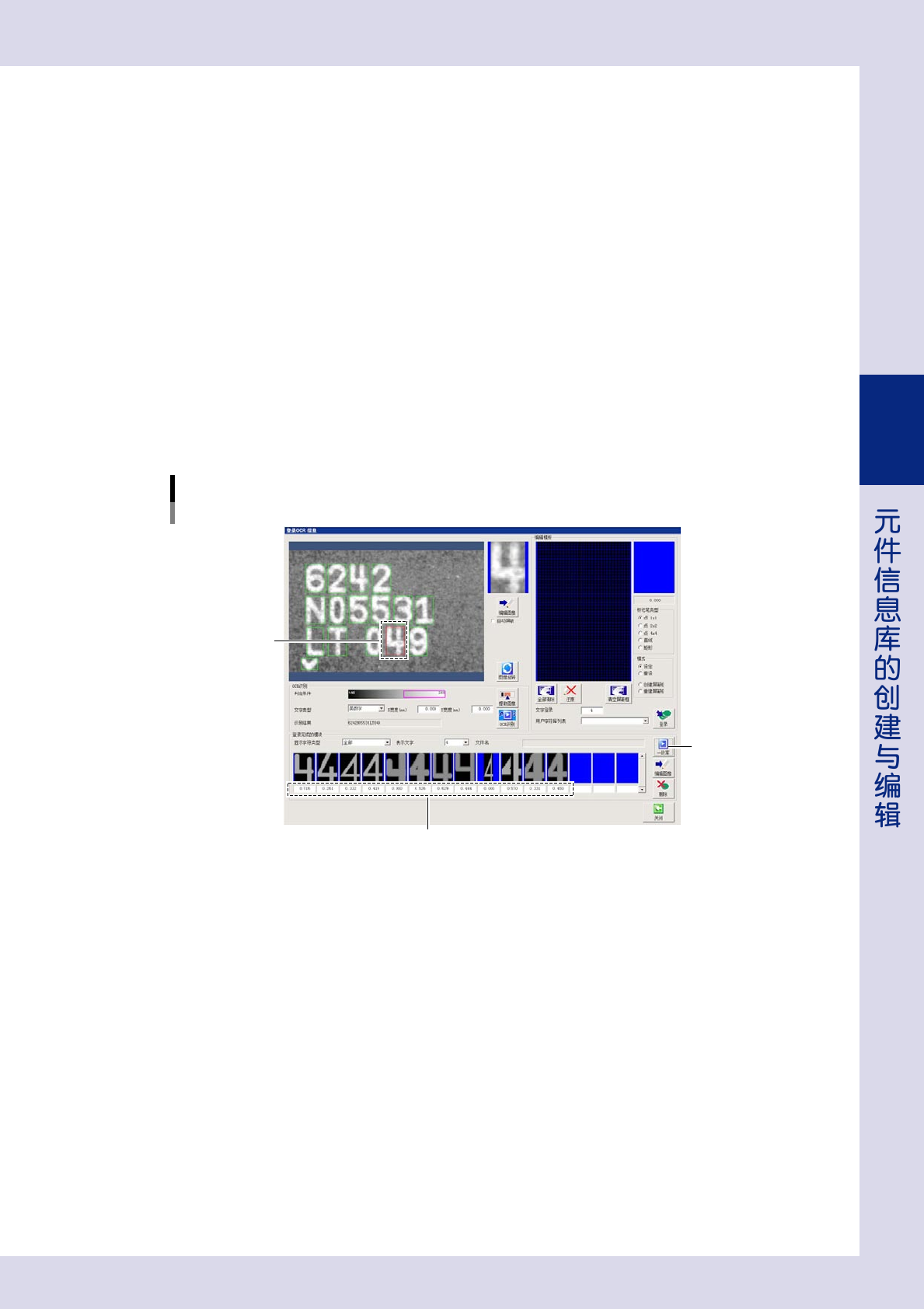

■ 确认字符的一致率
下面，介绍确认字符一致率的操作方法。
1
进行 OCR 识别。
1. 调节“判定条件”滑动条，使字符显示为红色。
2. 按 [OCR 识别 ] 按钮，识别字符。
2
选定想要确认一致率的字符。
3
按 [ 一致率 ] 按钮。
想要确认的字符与所登录的字符的一致率显示在字符列表中。
登录OCR信息画面
一致率
[一致率]按钮
一致率
选择字符
26349-P7-00
3-42
3
2.4.3 图像样本的登录
“图像对比”检出方法，是通过将元件的图像与预先登录的图像样本进行对比来检查的。
下面，介绍登录新的图像样本的方法。

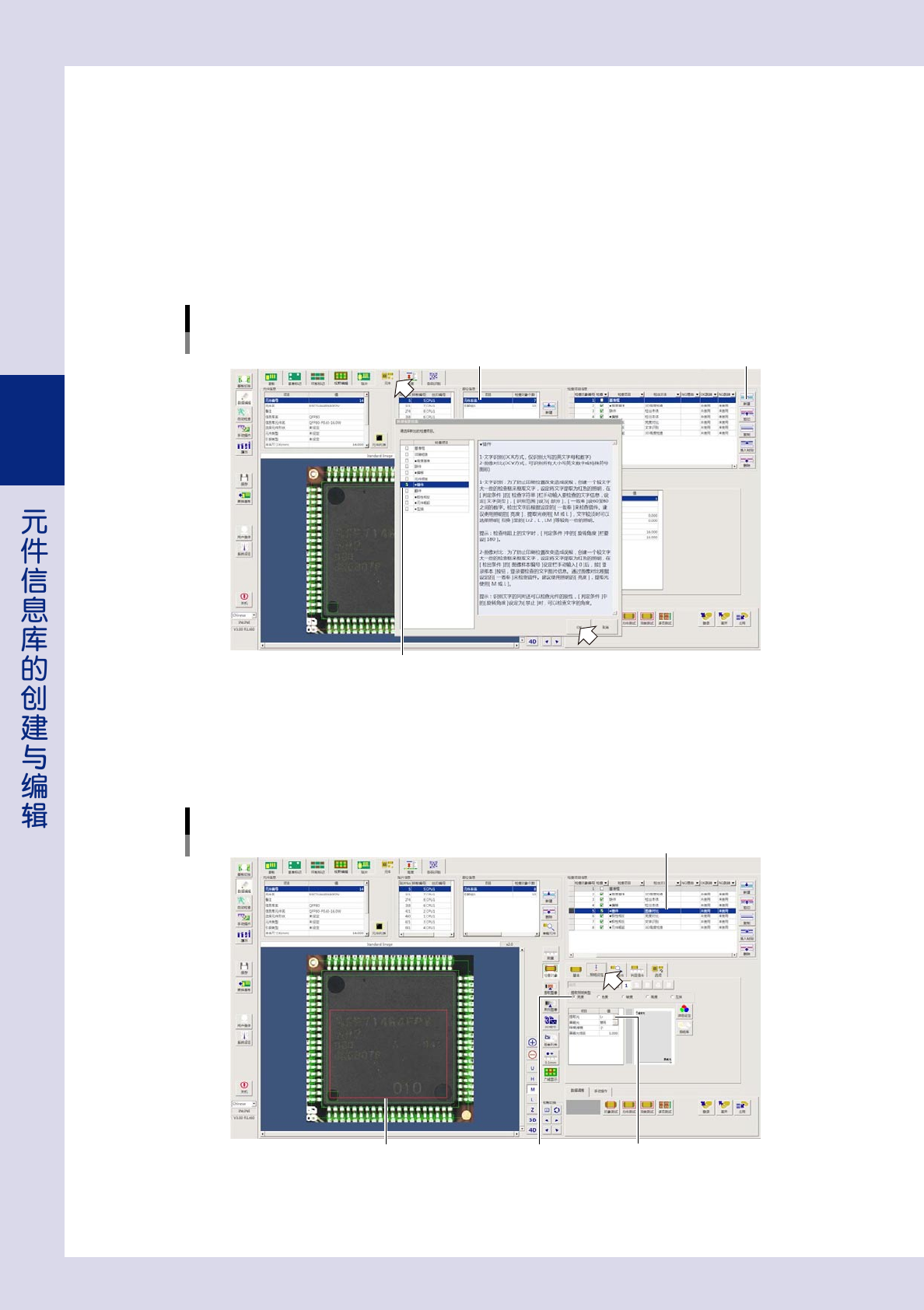

1
创建“图像对比”的检查对象。
1. 在“部位信息”中选择“元件本体”之后，按“检查项目信息”中的 [ 新建 ] 按钮。
2. 选择“错件”或“极性相反”之后，按 [OK] 按钮。
3. 将“检出方法”设置为“图像对比”。
创建“图像对比”检查对象
以“错件”为例
[新建]按钮
勾选“错件”
选择“元件本体”
26370-P7-00
2
设置“照明设定”参数。
1. 在元件图像上拖动检查对象框框住想要识别的范围之后，打开“照明设定”选项卡画面。
2. 将“提取照明类型”设置为“亮度”之后，选择提取光。
设置“照明设定”参数
框住想要识别的范围
图像对比
选择提取光
选择“亮度”
26350-P7-00
