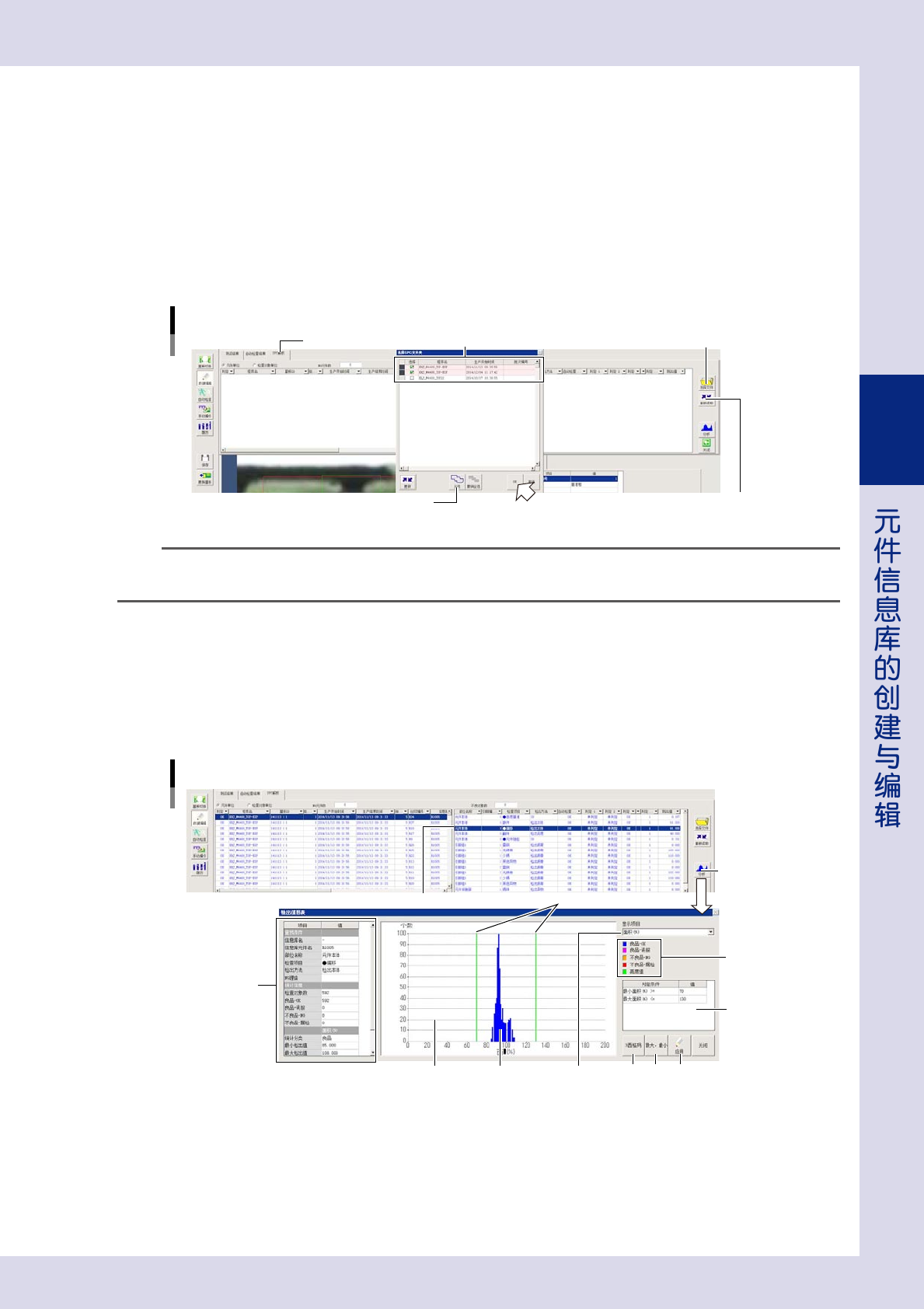

■ SPC 解析
在“SPC 解析”画面，可以将自动检查之后输出的 SPC 履历数据 ( 检查结果 ) 以图表形式显示，有助于设置最佳
判定基准值。
1
按“SPC 解析”画面的 [ 选择文件 ] 按钮。
显示“选择 SPC 文件夹”对话框。
2
选择要读入的 SPC 履历文件，按 [OK] 按钮。
自动从 SPC 履历文件中抽出并读入与“元件”画面中选定的元件的信息库元件名相同的 SPC 履历数据。
SPC解析画面
[选择文件]按钮SPC解析 选择SPC履历文件
[重新读取]按钮[全选]按钮
26359-P7-00
参考
选择所有 SPC 履历文件时，还可以按 [ 全选 ] 按钮一次性选择所有文件。
将读入的 SPC 履历数据更新为最新的 SPC 履历数据时，按 [ 重新读取 ] 按钮。
3
以图表形式显示 SPC 履历数据。
选择想要确认的检查对象之后，按 [ 分析 ] 按钮。
4
设置判定基准值。
参照曲线图中的实绩值，设置判定基准值。
显示图表
选择检查对象
[分析]按钮
选择显示项目
凡例
曲线图
判定条件
基板上的
检查对象信息
1 2 3
判定基准值
实绩值
26360-P7-00
1.[3 西格玛 ] 按钮
在曲线图上显示 3 西格玛值的位置。
2.[ 最大、最小 ] 按钮
在曲线图上显示最大、最小值的位置。
3.[ 应用 ] 按钮
修改了“判定条件”的“值”栏时，按 [ 应用 ] 按钮，可以使修改的值反映到检查程序中。
想要将修改的值保存到元件信息库中时，按“数据调整”选项卡中的 [ 登录 ] 按钮登录信息库。
3-50
3
2.4.6 测定结果
按“元件”-“数据调整”选项卡中 [ 对象测试 ] 按钮对检查对象进行了测试之后，按“检出条件”选项卡画面中
的 [ 测定结果 ] 按钮，可以打开“检查结果”画面。在该画面中可以查看该检查对象范围内检测得到的结果数据。
“检查结果”画面
1
2
3
■ 以检出方法为“检出引脚”为例 ■ 以检出方法为“文字识别”为例
5
[测定结果]按钮
「检出条件」选项卡
4
1
5
4
26361-P7-00
1. 检出的详细数据
检出引脚 ：显示进行对象测试时检测到的面积详细数据。
文字识别 ：显示进行对象测试时识别到的文字与一致率。
2. 检出数 ( 检出引脚 )
显示检测到的数量。
3. 面积 ( 检出引脚 )
以 % 为单位显示识别到的范围的最大与最小面积值。
4. X 宽度、Y 宽度 (mm)
检出引脚 ：显示识别到的范围的 X 宽度与 Y 宽度的最大与最小值。
文字识别 ：显示识别到的文字的 X 宽度与 Y 宽度的最大与最小值。
5. [ 自动计算 ] 按钮
目前尚未使用。
参考
“检查结果”画面中显示的内容，随检出方法的不同会有所不同。
3-51
3
2.4.7 照明库的使用
照明库，是保存照明设定用的数据库。照明库分“标准”与“用户”照明库 2 大类。检查机在出厂之前，本公司
已将各部位用的标准照明设定保存在“标准”照明库中了。使用时，可以选定部位之后将适合使用的“照明设定”
设置到检查对象中。新建的“照明设定”也可以登录在“用户”照明库中以备使用。
■ 照明设定的应用
下面，介绍将保存在照明库中的“照明设定”设置到检查对象中的方法。
1
选择准备设置照明设定的检查对象。
1. 在“贴片”画面中选择准备设置照明设定的元件之后，打开“元件”画面。
2. 从“部位信息”-“检查项目信息”中选择准备设置照明设定的检查对象。
2
打开“照明设定”选项卡，按 [ 照明库 ] 按钮。
显示“Check Image List”画面。
3
选择适合使用的照明设定。
从“照明设定”下拉框中选择检查对象物。
应用照明设定
[照明库]按钮
[应用]按钮
选择检查对象物
“照明设定”选项卡
选定的对象物的照明设定
选定的对象物的检查对象图像
26362-P7-00
4
按[应用]按钮。
选定的照明设定被设置到指定的检查对象中。
