4-4
4
检查部位 检查项目 检出方法 参照
波峰焊检查
孔 / 洞 检出异物 本章“2.8”
缺针 / 脚 检出锡膏 本章“2.7”
无引脚 检出锡膏 本章“2.7”
红胶溢出 检出锡膏 本章“2.7”
露铜 检出锡膏 本章“2.7”
短路
检出锡膏 本章“2.7”
检出异物 本章“2.8”
少锡 检出锡膏 本章“2.7”
元件邻接部
锡珠 检出异物 本章“2.8”
无红胶 检出锡膏 本章“2.7”
其他 ( 互换 ) 互换
调用 V2.2 软件版本中的常用
检查项目进行检查
－
*1
只有选配了激光高度感应器的检查机才可以使用。
*2
只有选配了 3D 投影仪的检查机与 iPro 离线编程软件 ( 选配 ) 才可以使用。
4-5
4
2.检出方法
本章节，介绍各检出方法的检出条件与判定条件参数的设置方法。
2.1 检出本体
检出元件的本体，根据检出的本体面积进行判定。
对象检查项目 ：缺件、偏移、元件倾倒、元件翘起
1
设置检出条件参数。
检出条件参数
检出方法：检出本体
＜以检查项目“缺件”为例＞
26401-P7-00
检出范围 (mm)
需要在比检查对象大的范围内进行检查时设置。
对象检查项目 ：缺件
提取尺寸
选择“自动”或“手动”设置识别元件的最小检出尺寸。
选择“手动”时，需输入“提取尺寸 X、Y(mm)”。一般，选择“自动”。
对象检查项目 ：缺件、偏移、元件倾倒、元件翘起
位置修正类型
选择进行位置修正时的位置基准。
对象检查项目 ：缺件、偏移、元件倾倒、元件翘起
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
检查对象伸缩 ：
修正检查对象的检查位置，但对元件外侧方向上不进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
对象检查项目 ：缺件、偏移、元件倾倒、元件翘起
4-6
4
2

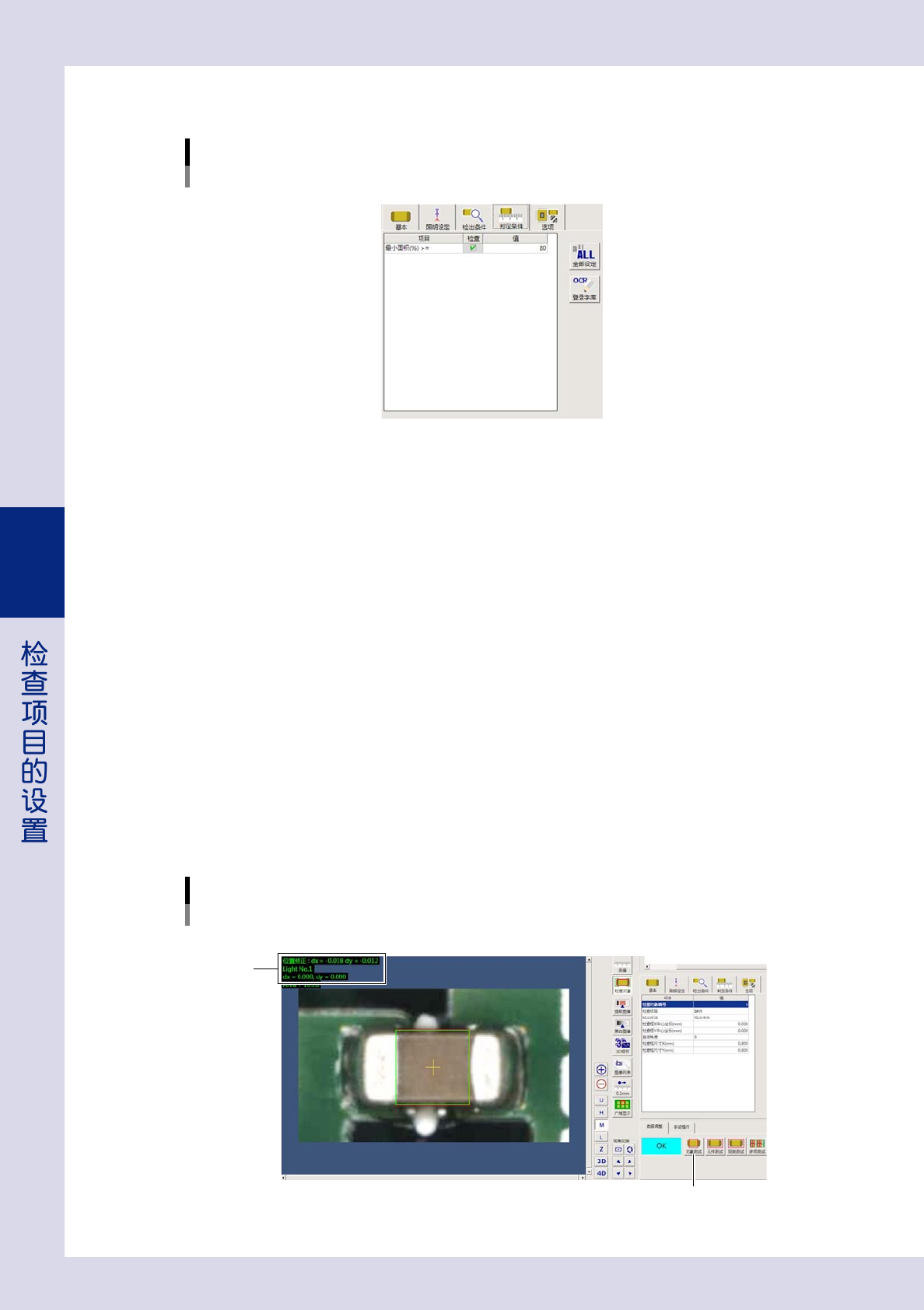

设置判定条件参数。
判定条件参数
检出方法：检出本体
＜以检查项目“缺件”为例＞
26402-P7-10
最小面积 (%) ＞＝
检出的面积相对于检查对象面积的比率，若大于或等于此处的设定值时，判定为 OK。
对象检查项目 ：缺件、偏移、元件倾倒、元件翘起
最大面积 (%) ＜＝
检出的面积相对于检查对象面积的比率，若小于或等于此处的设定值时，判定为 OK。
对象检查项目 ：偏移、元件翘起
最大偏移量上、下、右、左 (mm)
对识别到的面积的各条边，设置允许超出检查对象框时的超出量。
检出的各条边若超过此处的设定值时，判定为 NG。
对象检查项目 ：偏移、元件倾倒
角度偏移 公差 ( 度 )
检出的元件 θ 角度偏移量在此处设定的值以下时，判定为 OK。
对象检查项目 ：偏移
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：检出本体
检出值
[对象测试]按钮
＜以检查项目“缺件”为例＞
26403-P7-00
